Sortie de cloison à sertir sortie F1/2" 10 - 12

Raccords à sertir type radial pour tube PER et PB
Sortie de cloison à sertir
search
  • Sortie de cloison à sertir

Photo non contractuelle

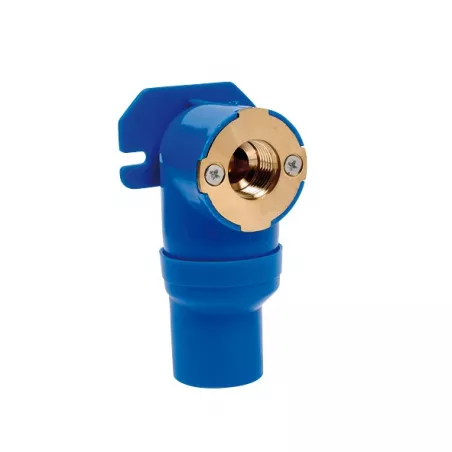

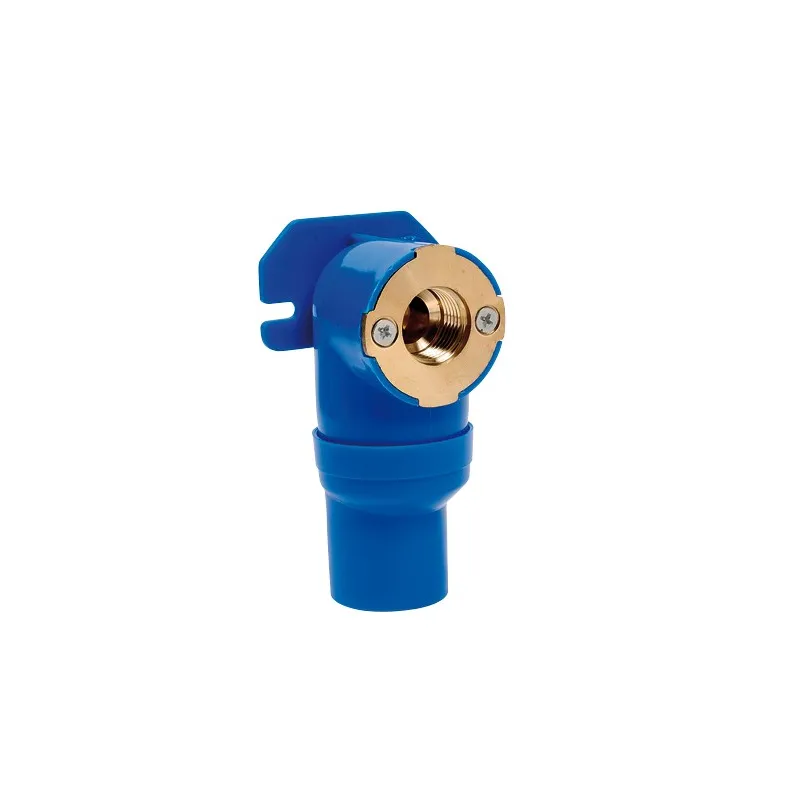

Sortie de cloison à sertir Sertigliss Femelle 1/2"

Description :

Raccord métallique à sertir type radial en laiton, pour tubes en matériaux de synthèse en PEX ou PB. Dimensions : 12x1,1 – 16x1,5 – 20x1,9 et 25x2,3 (tubes de série S=5 selon ISO 4065). Inséré dans une coque plastique. La sortie est en 1/2" pas du gaz (BSP) dans tous les cas.

Normes, certifications :

Avis Technique 14/15-2135

Plus de détails
Normes et certifications : Avis Technique 14/15-2135Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
10 - 12
Are you an individual?
Are you a professional?

Log in to find out your discount.

€6.66

6.66 € tax excl.

Unité de vente : Pièce
RSRSCL000000012
Diameter Ø: 10 - 12
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Sortie de cloison à sertir sortie F1/2"

Champs d'application :

  • Classe 2 : 6 bars - Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20 °C /10 bars)
  • Classe 4 : 6 bars - Radiateurs basse température, chauffage par le sol,
  • Classe 5 : 6 bars - Radiateurs haute température,
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Les différents composants des raccords sont en laiton de décolletage ou de matriçage de désignation respective CW614 ET CW617.
  • La douille de sertissage est en acier inoxydable.

Mise en oeuvre :

Le principe d’assemblage consiste à comprimer le tube plastique entre un insert cannelé et une bague en acier inoxydable par déformation mécanique à l’aide d’une pince à sertir et d’un jeu de mâchoires.
Les opérations d'évasement et de sertissage ne doivent être réalisées qu'à l'aide des outillages spécifiques. Les sertisseuses électro-hydrauliques PINPFL000000000  ou PINK20000000000 et leurs accessoires sont préconisées pour la réalisation de l’assemblage.

Caractéristiques techniques Sortie de cloison à sertir sortie F1/2"

Data sheet

Reference
RSRSCL000000012
Système
PER/PB
Matière
laiton + coque plastique
Forme
Applique
Type de raccordement
Sertissage radial Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis Technique 14/15-2135
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3519610018864

Download documentation

FT42

Fiche technique Sortie de cloison à sertir FT42-V2

Download (395.66KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Sortie de cloison à sertir sortie F1/2"

Voici la liste des références et poids correspondants aux options séléctionnées.
RSRSCL000000012 - Sortie de cloison à sertir sortie F1/2" - 10 - 12
Diameter Ø 10 - 12
Packed weight 0,1764kg
6.66 € tax excl.
Consulter
RSRSCL000000016 - Sortie de cloison à sertir sortie F1/2" - 13 - 16
Diameter Ø 13 - 16
Packed weight 0,1764kg
6.66 € tax excl.
Consulter
RSRSCL000000020 - Sortie de cloison à sertir sortie F1/2" - 16 x 20
Diameter Ø 16 x 20
Packed weight 0,16065kg
6.47 € tax excl.
Consulter
Référence - Désignation Diameter Ø Packed weight Prix
RSRSCL000000012 - Sortie de cloison à sertir sortie F1/2" - 10 - 12 10 - 12 0,1764kg 6.66 € tax excl.
RSRSCL000000016 - Sortie de cloison à sertir sortie F1/2" - 13 - 16 13 - 16 0,1764kg 6.66 € tax excl.
