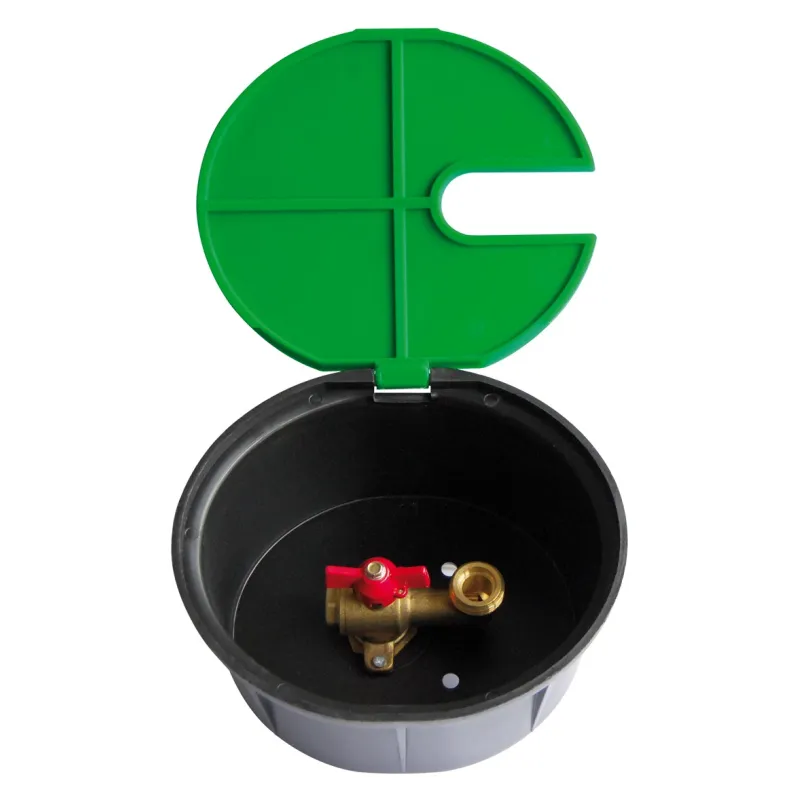

Plastic sprinkler head with ball valve and right-angle outlet 1/2" (15/21)

Vannes à sphère laiton de puisage
bouche d'arrosage plastique avec vanne à sphère sortie équerre
search
  • bouche d'arrosage plastique avec vanne à sphère sortie équerre
  • NOMENCLATURE 695
  • bouche d'arrosage plastique avec vanne à sphère sortie équerre boite
  • DIMENSIONS 695
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 695

Photos non contractuelles

Polypropylene garden spigot with ball valve and right-angle outlet


Bib cock ball valve

Use:

  • Irrigation
  • Minimum permissible temperature Ts: -10°C
  • Maximum permissible temperature Ts: +100°C
  • Maximum allowable pressure Ps: 16 bar

DN15, 3/4" male outlet / 3/4" + 1/2" female
inlet DN20, 1" male outlet / 3/4" female inlet

Plus de détails
Normes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
1/2" (15/21)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€39.66 Tax included

33.05 € tax excl.

Unité de vente : Pièce
69500L000000020
Diameter (in inches): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Plastic sprinkler head with ball valve and right-angle outlet

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Nose connection
  • Non-ejectable pin
  • Solid ball
  • Shaft sealed with 2 O-rings
  • Stainless steel handle
  • Lockable

Construction:

  • Brass ball
  • PTFE ball seals
  • PTFE gland
  • Aluminum butterfly handle
  • Size: DN 3/4" to 1"
  • Connections: Male, Female BSP
  • Material: Polypropylene housing

Standardization:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • Cylindrical BSP male thread in accordance with ISO 228-1

Nominal Ø 15 20
Male Outlet 3/4" 1"
Female Inlet 3/4" + 1/2" 3/4"
PS 16 16

Caractéristiques techniques Plastic sprinkler head with ball valve and right-angle outlet

Data sheet

Reference
69500L000000020
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton
Obturateur
Joint de sphère PTFE laiton
Siège
PTFE
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Mâle
Diamètre
1/2" 3/4"
Pression de service
16B
Température minimum
-10°C
Température maximum
100°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable
Normes et certifications
ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3544000000501

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 695

Fiche technique bouche d'arrosage plastique avec vanne à sphère sortie équerre 695

Download (738.62KB)

Caractéristiques liées à la version du produit Plastic sprinkler head with ball valve and right-angle outlet

Voici la liste des références et poids correspondants aux options séléctionnées.
69500L000000020 - Plastic sprinkler head with ball valve and right-angle outlet - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,7959kg
33.05 € tax excl.
Consulter
69500L000000025 - Plastic sprinkler head with ball valve and right-angle outlet - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,819kg
38.19 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
69500L000000020 - Plastic sprinkler head with ball valve and right-angle outlet - 1/2" (15/21) 1/2" (15/21) 0,7959kg 33.05 € tax excl.
69500L000000025 - Plastic sprinkler head with ball valve and right-angle outlet - 3/4" (20/27) 3/4" (20/27) 0,819kg 38.19 € tax excl.
