Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS dn 50

Bride inox
Lap joint face plate (type 15/A) PN20 150LBS 304L
search
  • Lap joint face plate (type 15/A) PN20 150LBS 304L

Photo non contractuelle

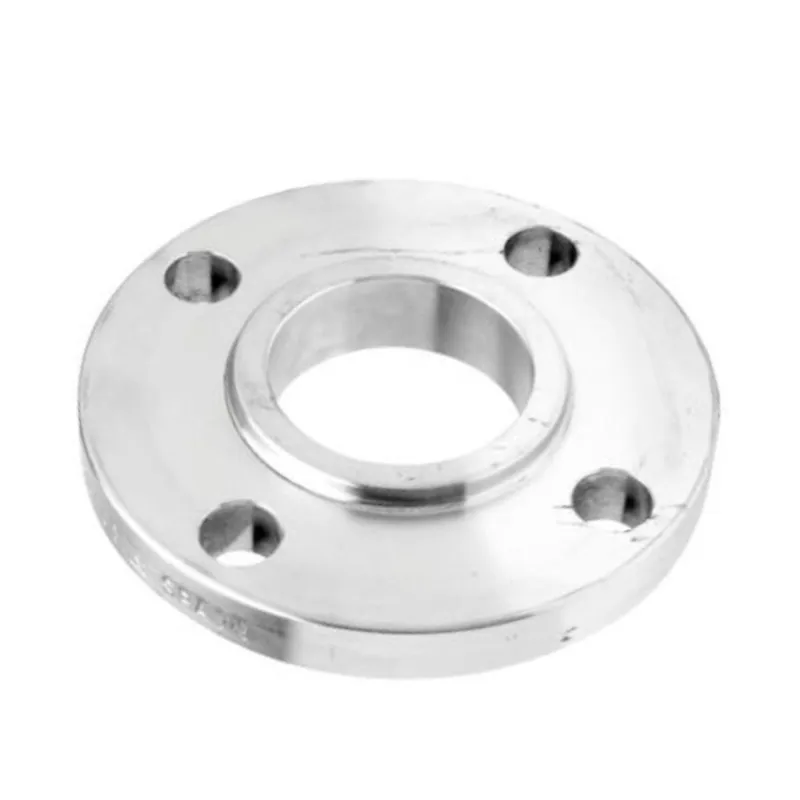

Lap joint face plate (type 15/A) EN1759-1 ISO PN20 150LBS 304L

Bride tournante Lap Joint inox 304L Type 15/A Class 150 PN20 suivant ANSI B16.9 pour transport de fluides ou de gaz.
Montage avec collet Stub end.
Permet le raccordement d’appareils de robinetterie à brides Class 150 PN20 (robinet, clapet, filtre…).

Disponible du DN15 à DN200

  • PN20 du DN 15 au DN200

Le nombre de trous de la bride dépend de son diamètre :

DN15 au DN80 : 4 trous
DN100 au DN200 : 8 trous

Veuillez nous consulter pour des diamètres ou PN différents

Normes et certifications : Certification ACSNormes et certifications : EN 1092-11
dn 50
Are you an individual?
Are you a professional?

Log in to find out your discount.

€48.20 Tax included

40.17 € tax excl.

Unité de vente : Pièce
BR15A40150L0050
Flanges: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Caractéristiques techniques Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS

Data sheet

Reference
BR15A40150L0050
Matière
Inox 304
Raccordement
Class 150 PN20
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température maximum
+425°C
Normes et certifications
Certification ACS Directive 2014/68/UE EN 1092-1 ISO 9001 : 2015
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 2LJ15

Fiche technique bride tournante inox 304L

Download (548.33KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS

Voici la liste des références et poids correspondants aux options séléctionnées.
BR15A40150L0015 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 15
Flanges DN 15
Packed weight 0,5kg
€48.20 € tax excl.
Consulter
BR15A40150L0020 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 20
Flanges DN 20
Packed weight 0,6kg
€48.20 € tax excl.
Consulter
BR15A40150L0025 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 25
Flanges DN 25
Packed weight 0,8kg
€48.20 € tax excl.
Consulter
BR15A40150L0032 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 32
Flanges DN 32
Packed weight 1,1kg
€48.20 € tax excl.
Consulter
BR15A40150L0040 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 40
Flanges DN 40
Packed weight 1,4kg
€48.20 € tax excl.
Consulter
BR15A40150L0050 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 50
Flanges DN 50
Packed weight 2,3kg
40.17 € tax excl.
Consulter
BR15A40150L0065 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 65
Flanges DN 65
Packed weight 3,2kg
44.01 € tax excl.
Consulter
BR15A40150L0080 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 80
Flanges DN 80
Packed weight 3,6kg
56.88 € tax excl.
Consulter
BR15A40150L0100 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 100
Flanges DN 100
Packed weight 5,8kg
72.36 € tax excl.
Consulter
BR15A40150L0125 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 125
Flanges DN 125
Packed weight 6,8kg
132.54 € tax excl.
Consulter
BR15A40150L0150 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 150
Flanges DN 150
Packed weight 8,6kg
149.7 € tax excl.
Consulter
BR15A40150L0200 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 200
Flanges DN 200
Packed weight 13,6kg
179.4 € tax excl.
Consulter
Référence - Désignation Flanges Packed weight Prix
BR15A40150L0050 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 50 DN 50 2,3kg 40.17 € tax excl.
BR15A40150L0065 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 65 DN 65 3,2kg 44.01 € tax excl.
BR15A40150L0080 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 80 DN 80 3,6kg 56.88 € tax excl.
BR15A40150L0100 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 100 DN 100 5,8kg 72.36 € tax excl.
BR15A40150L0125 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 125 DN 125 6,8kg 132.54 € tax excl.
BR15A40150L0150 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 150 DN 150 8,6kg 149.7 € tax excl.
BR15A40150L0200 - Lap joint (15) face plate (type A) 304L EN1759-1 et/ou B16.5 ISO PN20 150LBS - DN 200 DN 200 13,6kg 179.4 € tax excl.
