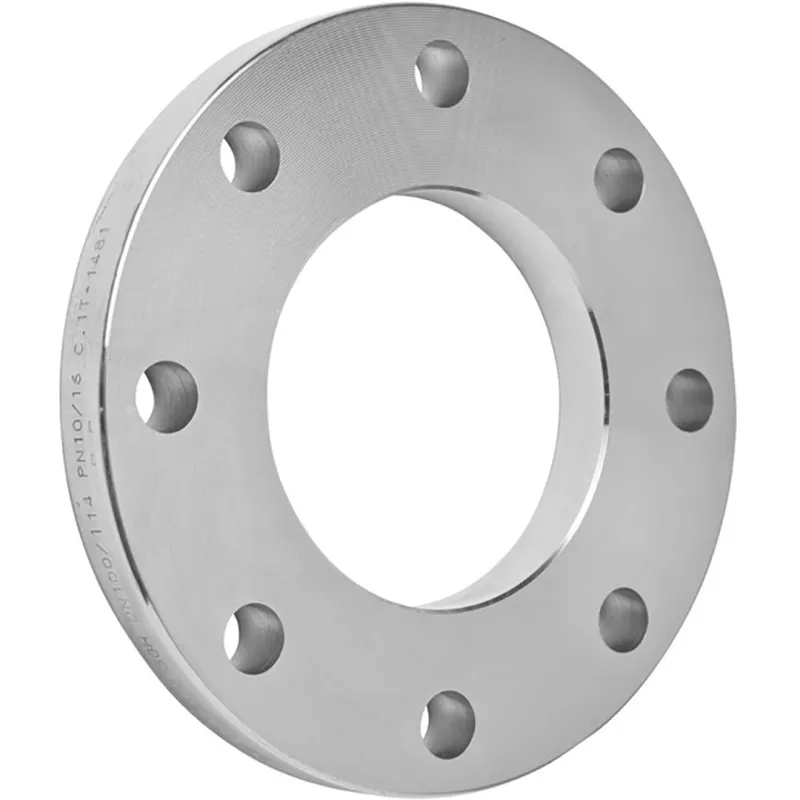

Bride plate à souder face droite sans portée de joint PN 10 - série normale - nuance d'acier P245GH ou P250GH

PN 10 - type 01 A

Les brides en acier carbone sont fabriquées selon la norme NF EN 1092-1 qui a pris effet le 20 août 2002 et a été modifiée, afin d'être simplifiée en novembre 2007.

  • Matière : Les brides sont exécutées avec les nuances d'acier P245GH ou P245GH
  • Température : Les brides ne peuvent pas être utilisées en dehors de la fourchette de température de -10°C à +100°C
  • Utilisation : Les brides sont notamment préconisées pour le transport de fluides ou de gaz.
Plus de détails
1
219.1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€65.39

65.39 € tax excl.

Unité de vente : Pièce
BR01AC0PN100200
diamètre tube: 219.1
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH

PN 10 - type 01 A

DN D K L Nbre
Trous		 TUBE B1 C1 Poids
kg
200 340 295 22 8 219.1 221.5 24 9.5
250 395 350 22 12 273.0 276.5 26 12
300 445 400 22 12 323.9 327.5 26 13.5
350 505 460 22 16 355.6 359.5 28 20.5
400 565 515 26 16 406.4 411.0 32 27.5
450 615 565 26 20 457.0 462.0 36 33.5
500 670 620 26 20 508.0 513.5 38 40
600 780 725 28 20 610.0 616.5 42 54.5

Pourquoi je ne trouve pas de diamètres plus petits sur cette page?

Tout simplement parce que le PN10 correspond à un PN supérieur pour les diamètres inférieurs à 200. Ainsi, si vous recherchez un DN15 en PN10, il faudra sélectionner le PN40. Voici un récapitulatif pour trouver votre bride rapidement :

Vous recherchez une bride en Correspondances Disponibilités
PN6 PN6 Usinage possible sur demande du DN10 au DN1200
PN10 Du DN10 au DN40 : voir PN40
Du DN50 au DN150 : voir PN16		 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN1200
PN16 Du DN10 au DN40 : voir PN40 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN1200
PN25 Du DN10 au DN150 : voir PN40 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN1200
PN40 PN40 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN600
PN63 Du DN10 au DN40 : voir PN100 Usinage possible sur demande du DN10 au DN400
PN100 PN100 Usinage possible sur demande du DN10 au DN300

Caractéristiques techniques Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH

Data sheet

Reference
BR01AC0PN100200
Type
Plate type 01
Matière
Acier P245GH Acier P250GH
Diamètre
En fonction du modèle choisi
Pression nominale
PN 10
Température minimum
-10°C
Température maximum
100°C
Normes et certifications
EN 1092-1
Normalisation
Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT Bride Plate acier

Fiche technique Bride plate acier à souder

Download (212.18KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH

Voici la liste des références et poids correspondants aux options séléctionnées.
BR01AC0PN100200 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 219.1
diamètre tube 219.1
Packed weight 9,975kg
65.39 € tax excl.
Consulter
BR01AC0PN100250 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 273.0
diamètre tube 273.0
Packed weight 12,6kg
44.1 € tax excl.
Consulter
BR01AC0PN100300 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 323.9
diamètre tube 323.9
Packed weight 14,175kg
50.83 € tax excl.
Consulter
BR01AC0PN100350 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 355.6
diamètre tube 355.6
Packed weight 21,525kg
103.97 € tax excl.
Consulter
BR01AC0PN100400 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 406.4
diamètre tube 406.4
Packed weight 28,875kg
100.23 € tax excl.
Consulter
BR01AB0PN100450 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 457.0
diamètre tube 457.0
Packed weight 35,175kg
136.14 € tax excl.
Consulter
BR01AC0PN100500 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 508.0
diamètre tube 508.0
Packed weight 42kg
234.13 € tax excl.
Consulter
BR01AC0PN100600 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 610.0
diamètre tube 610.0
Packed weight 57,225kg
€65.39 € tax excl.
Consulter
Référence - Désignation diamètre tube Packed weight Prix
BR01AC0PN100200 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 219.1 219.1 9,975kg 65.39 € tax excl.
BR01AC0PN100250 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 273.0 273.0 12,6kg 44.1 € tax excl.
BR01AC0PN100300 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 323.9 323.9 14,175kg 50.83 € tax excl.
BR01AC0PN100350 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 355.6 355.6 21,525kg 103.97 € tax excl.
BR01AC0PN100400 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 406.4 406.4 28,875kg 100.23 € tax excl.
BR01AB0PN100450 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 457.0 457.0 35,175kg 136.14 € tax excl.
BR01AC0PN100500 - Bride plate à souder face droite sans portée de joint PN 10 série normale - type 01 A - P245GH ou P250GH - 508.0 508.0 42kg 234.13 € tax excl.
