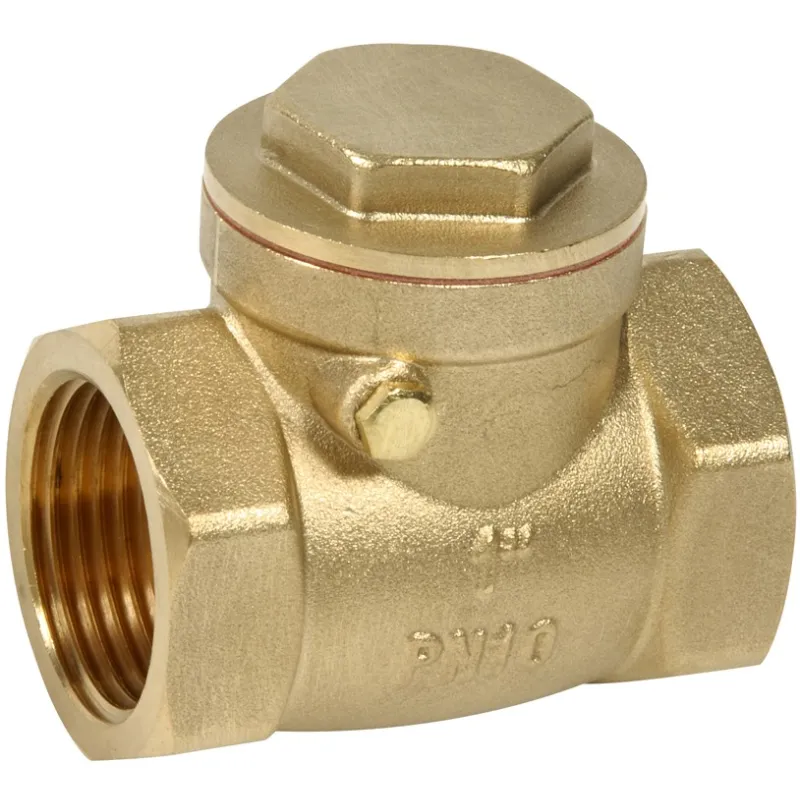

Clapet de non-retour simple battant laiton titré CW617N 10 bars 3/8" (12/17) siège métal

Clapet anti retour simple battant
Clapet de non-retour simple battant laiton titré CW617N 10 bars
search
  • Clapet de non-retour simple battant laiton titré CW617N 10 bars
  • NOMENCLATURE MODELES SIEGE METAL REF.301 et 321
  • NOMENCLATURE MODELES SIEGE EPDM REF.302 et 322
  • DIMENSIONS MODELE PN10 SIEGE METAL REF.301
  • DIMENSIONS MODELE PN10 SIEGE EPDM - NBR REF.302
  • POSITIONS DE MONTAGE 301 302 321 322

Photos non contractuelles

Clapet de non-retour simple battant laiton titré CW617N siège métal ou élastomère 10 bars

Utilisation :

Clapet de non-retour simple battant laiton 4MS siège EPDM pour les réseaux d’adduction, de distribution et d’évacuation d’eau. Montage horizontal ou vertical avec fluide ascendant.

  • Réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts :+ 60°C
  • Pression maxi admissible Ps : 10 bars

Disponible en :

  • Raccordement taraudé femelle BSP cylindrique avec siège EPDM PN10 du DN3/8" au DN2" Ref. 302
  • Raccordement taraudé femelle BSP cylindrique avec siège NBR PN10 du DN2"1/2 au DN4" Ref. 302

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : ISO 9001 ACM-UKASType de raccordement : Á visser BSP (pas du gaz)1
3/8" (12/17) siège métal
Are you an individual?
Are you a professional?

Log in to find out your discount.

€10.64 Tax included

8.87 € tax excl.

Unité de vente : Pièce
30100L000BFF010
Siège: Siège métal
Diameter (in inches): 3/8" (12/17)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Clapet de non-retour simple battant laiton titré CW617N 10 bars

Caractéristiques :

  • Corps laiton CW617N-4MS
  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Montage vertical avec fluide ascendant ou horizontal
  • Modèles taraudés femelle BSP
  • Simple battant
  • Siège EPDM (NBR à partir du DN2"1/2) pour la REF : 302 / Etanchéité métal / méta pour la REF 301

Construction :

  • Corps, battant et chapeau Laiton titré CW617N
  • Dimensions : DN 3/8" à 4"
  • Raccordement : Femelle BSP
  • Matière : Corps Laiton CW617N-4MS suivant EN12165

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive ( Article 1, § 2.b )
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4"
Ø P 12 12.5 18.5 23.5 30 35 47 55 68 88
Écartement 47 47 53 63 70 88 97 116 135 164

Caractéristiques techniques Clapet de non-retour simple battant laiton titré CW617N 10 bars

Data sheet

Reference
30100L000BFF010
Type de clapet / filtre
Horizontal Système à simple battant Vertical avec fluide ascendant
Corps
Laiton titré CW617N
Siège
En fonction du modèle choisi
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
10B
Température minimum
0°C
Température maximum
En fonction du modèle choisi
Fluide admissible
réseaux d'adduction et distribution d'eau
Normes et certifications
ISO 9001 ACM-UKAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598780005751

Download documentation

FT 301

Fiche technique Clapet de non-retour simple battant laiton titré CW617N 301

Download (925.04KB)

FT 302

Fiche Technique clapet de non-retour simple battant laiton titré CW617N 302

Download (943.41KB)

Caractéristiques liées à la version du produit Clapet de non-retour simple battant laiton titré CW617N 10 bars

Voici la liste des références et poids correspondants aux options séléctionnées.
30100L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1" (26/34)
Siège Siège métal
Diameter (in inches) 1" (26/34)
Packed weight 0,3885kg
15.57 € tax excl.
Consulter
30100L000BFF065 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 2"1/2 (66/76)
Siège Siège métal
Diameter (in inches) 2"1/2 (66/76)
Packed weight 1,64745kg
70.49 € tax excl.
Consulter
30100L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 2" (50/60)
Siège Siège métal
Diameter (in inches) 2" (50/60)
Packed weight 1,071kg
42.02 € tax excl.
Consulter
30100L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 3/4" (20/27)
Siège Siège métal
Diameter (in inches) 3/4" (20/27)
Packed weight 0,23205kg
11.15 € tax excl.
Consulter
30100L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1"1/2 (40/49)
Siège Siège métal
Diameter (in inches) 1"1/2 (40/49)
Packed weight 0,7833kg
29.8 € tax excl.
Consulter
30100L000BFF100 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 4" (102/114)
Siège Siège métal
Diameter (in inches) 4" (102/114)
Packed weight 3,99kg
148.04 € tax excl.
Consulter
30100L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1/2" (15/21)
Siège Siège métal
Diameter (in inches) 1/2" (15/21)
Packed weight 0,17535kg
8.19 € tax excl.
Consulter
30100L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1"1/4 (33/42)
Siège Siège métal
Diameter (in inches) 1"1/4 (33/42)
Packed weight 0,4725kg
21.81 € tax excl.
Consulter
30100L000BFF080 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 3" (80/90)
Siège Siège métal
Diameter (in inches) 3" (80/90)
Packed weight 1,97295kg
92.3 € tax excl.
Consulter
30100L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 3/8" (12/17)
Siège Siège métal
Diameter (in inches) 3/8" (12/17)
Packed weight 0,20475kg
8.87 € tax excl.
Consulter
30200L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1"1/2 (40/49)
Siège Siège élatomère
Diameter (in inches) 1"1/2 (40/49)
Packed weight 0,7665kg
29.8 € tax excl.
Consulter
30200L000BFF100 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 4" (102/114)
Siège Siège élatomère
Diameter (in inches) 4" (102/114)
Packed weight 3,95325kg
148.04 € tax excl.
Consulter
30200L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1/2" (15/21)
Siège Siège élatomère
Diameter (in inches) 1/2" (15/21)
Packed weight 0,1659kg
8.19 € tax excl.
Consulter
30200L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1"1/4 (33/42)
Siège Siège élatomère
Diameter (in inches) 1"1/4 (33/42)
Packed weight 0,47985kg
21.81 € tax excl.
Consulter
30200L000BFF080 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 3" (80/90)
Siège Siège élatomère
Diameter (in inches) 3" (80/90)
Packed weight 2,3499kg
92.3 € tax excl.
Consulter
30200L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 3/8" (12/17)
Siège Siège élatomère
Diameter (in inches) 3/8" (12/17)
Packed weight 0,19635kg
8.87 € tax excl.
Consulter
30200L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1" (26/34)
Siège Siège élatomère
Diameter (in inches) 1" (26/34)
Packed weight 0,3906kg
15.57 € tax excl.
Consulter
30200L000BFF065 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 2"1/2 (66/76)
Siège Siège élatomère
Diameter (in inches) 2"1/2 (66/76)
Packed weight 1,617kg
70.49 € tax excl.
Consulter
30200L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 2" (50/60)
Siège Siège élatomère
Diameter (in inches) 2" (50/60)
Packed weight 1,3314kg
42.02 € tax excl.
Consulter
30200L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 3/4" (20/27)
Siège Siège élatomère
Diameter (in inches) 3/4" (20/27)
Packed weight 0,24255kg
11.15 € tax excl.
Consulter
Référence - Désignation Siège Diameter (in inches) Packed weight Prix
30100L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1" (26/34) Siège métal 1" (26/34) 0,3885kg 15.57 € tax excl.
30100L000BFF065 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 2"1/2 (66/76) Siège métal 2"1/2 (66/76) 1,64745kg 70.49 € tax excl.
30100L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 2" (50/60) Siège métal 2" (50/60) 1,071kg 42.02 € tax excl.
30100L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 3/4" (20/27) Siège métal 3/4" (20/27) 0,23205kg 11.15 € tax excl.
30100L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1"1/2 (40/49) Siège métal 1"1/2 (40/49) 0,7833kg 29.8 € tax excl.
30100L000BFF100 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 4" (102/114) Siège métal 4" (102/114) 3,99kg 148.04 € tax excl.
30100L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1/2" (15/21) Siège métal 1/2" (15/21) 0,17535kg 8.19 € tax excl.
30100L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 1"1/4 (33/42) Siège métal 1"1/4 (33/42) 0,4725kg 21.81 € tax excl.
30100L000BFF080 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 3" (80/90) Siège métal 3" (80/90) 1,97295kg 92.3 € tax excl.
30100L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège métal - 3/8" (12/17) Siège métal 3/8" (12/17) 0,20475kg 8.87 € tax excl.
30200L000BFF040 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1"1/2 (40/49) Siège élatomère 1"1/2 (40/49) 0,7665kg 29.8 € tax excl.
30200L000BFF100 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 4" (102/114) Siège élatomère 4" (102/114) 3,95325kg 148.04 € tax excl.
30200L000BFF015 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1/2" (15/21) Siège élatomère 1/2" (15/21) 0,1659kg 8.19 € tax excl.
30200L000BFF032 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1"1/4 (33/42) Siège élatomère 1"1/4 (33/42) 0,47985kg 21.81 € tax excl.
30200L000BFF080 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 3" (80/90) Siège élatomère 3" (80/90) 2,3499kg 92.3 € tax excl.
30200L000BFF010 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 3/8" (12/17) Siège élatomère 3/8" (12/17) 0,19635kg 8.87 € tax excl.
30200L000BFF025 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 1" (26/34) Siège élatomère 1" (26/34) 0,3906kg 15.57 € tax excl.
30200L000BFF065 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 2"1/2 (66/76) Siège élatomère 2"1/2 (66/76) 1,617kg 70.49 € tax excl.
30200L000BFF050 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 2" (50/60) Siège élatomère 2" (50/60) 1,3314kg 42.02 € tax excl.
30200L000BFF020 - Clapet de non-retour simple battant laiton titré CW617N 10 bars - Siège élatomère - 3/4" (20/27) Siège élatomère 3/4" (20/27) 0,24255kg 11.15 € tax excl.
