Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides dn 50

Clapet anti retour toutes positions à simple guidage
Clapet de non-retour fonte en GJL-250 toutes positions simple guidage à brides
search
  • Clapet de non-retour fonte en GJL-250 toutes positions simple guidage à brides
  • Schéma 366
  • NOMENCLATURE DN 125-300 366 363
  • NOMENCLATURE DN 350-400 366 363
  • NOMENCLATURE DN 450-600 366 363
  • DIMENSIONS BRIDES REF.366
  • DIAGRAMME PERTES DE CHARGES 366 363

Photos non contractuelles

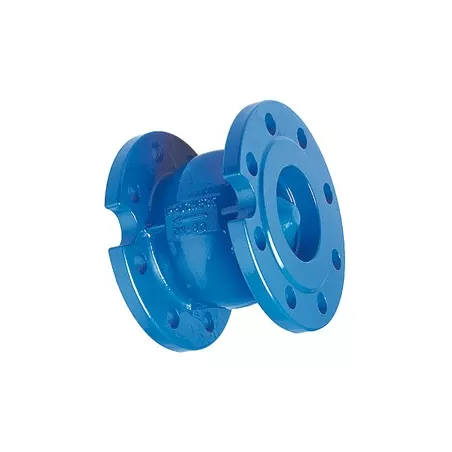

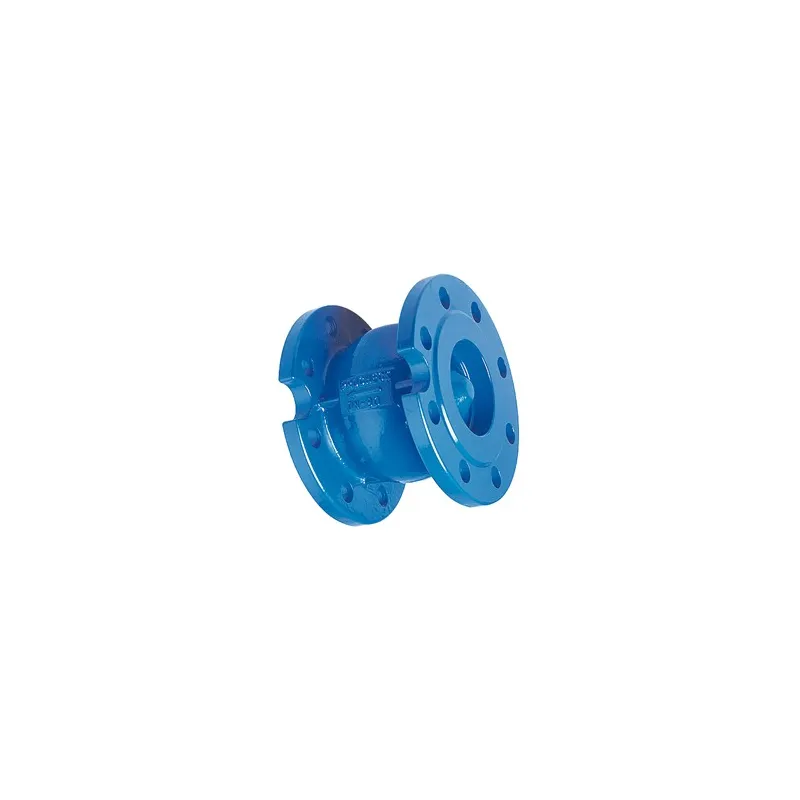

Clapet de non-retour fonte en GJL-250 toutes positions simple guidage à brides, obturateur fonte en GJS-400-15

Utilisation :

  • Pour réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 120°C
  • Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà

Disponible en : À brides R.F. PN10/16 du DN50 au DN 150, PN16 du DN 200 au 300 et PN10 du DN350 au DN 600

Respecter le sens de passage indiqué sur le corps par une flèche
Du DN350 au DN600 : produits sur demande (délai de préparation plus long)
Option : Bossage percé sur demande pour bypass ou contrôle vidange (délai de préparation plus long)
Certificat CCPU 3.1 : cliquez ici

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 Bureau VERITAS1
dn 50
Are you an individual?
Are you a professional?

Log in to find out your discount.

€168.95 Tax included

140.79 € tax excl.

Unité de vente : Pièce
36600F00PN16050
Flanges: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides

Caractéristiques :

  • Clapet à ogive toutes positions
  • Respecter le sens de passage indiqué sur le corps par une flèche
  • A brides R.F. PN10/16 jusqu’au DN150, PN16 du DN200 au 300, PN10 au-delà
  • Faible pertes de charge
  • Peinture époxy couleur bleue RAL 5017 épaisseur 100μ
  • Contre pression minimum pour étanchéité 0.2 bars

Construction :

  • Corps :
    - Fonte EN GJL-250 du DN50 au DN300,
    - Fonte EN GJS-400-15 à partir du DN350
  • Obturateur Fonte EN GJS-400-15
  • Ressort Inox 302
  • Joint EPDM
  • Peinture Epoxy
  • Dimensions : DN 50 à 600
  • Raccordement : A brides R.F. PN10/16
  • Matière : Fonte

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 15 ACC LY 514
  • Tests d’étanchéité suivant la norme ISO 5208, catégorie A
  • Brides R.F. suivant la norme EN 1092-2 PN10-16

Ø nominal 50 65 80 100 125 150 200 250 300 350 400 500 600
PS 16 16 16 16 16 16 16 16 16 10 10 10 10
Écartement 100 120 140 165 195 230 290 355 400 480 550 680 800
PN 10/16 10/16 10/16 10/16 10/16 10/16 16 16 16 10 10 10 10

Caractéristiques techniques Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides

Data sheet

Reference
36600F00PN16050
Avis de l'équipe
Faibles pertes de charge
Type de clapet / filtre
Système à simple guidage Toutes positions
Corps
Fonte EN GJL-250 du DN50 au DN300 / Fonte EN GJS-400-15 à partir du DN350
Obturateur
Fonte EN GJS-400-15 Ressort inox 302
Joint
EPDM
Entraxe
En fonction du modèle choisi
Type de raccordement
À brides PN16 du DN50 au DN300 / à brides PN10 à partir du DN350
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
réseaux d'adduction et distribution d'eau
Normes et certifications
Certification ACS ISO 9001 Bureau VERITAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Peinture Epoxy
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781112700

Download documentation

FT 366

Fiche technique clapet non retour simple guidage fonte à brides ACS

Download (2.02MB)

NM clapets à brides

Notice montage clapets à brides

Download (38.79KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides

Voici la liste des références et poids correspondants aux options séléctionnées.
36600F00PN16050 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 50
Flanges DN 50
Packed weight 5,26785kg
140.79 € tax excl.
Consulter
36600F00PN16065 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 65
Flanges DN 65
Packed weight 6,174kg
174.04 € tax excl.
Consulter
36600F00PN16080 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 80
Flanges DN 80
Packed weight 10,63125kg
221.65 € tax excl.
Consulter
36600F00PN16100 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 100
Flanges DN 100
Packed weight 14,2044kg
303.36 € tax excl.
Consulter
36600F00PN16125 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 125
Flanges DN 125
Packed weight 21kg
410.57 € tax excl.
Consulter
36600F00PN16150 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 150
Flanges DN 150
Packed weight 28,42035kg
557.64 € tax excl.
Consulter
36600F00PN16200 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 200
Flanges DN 200
Packed weight 49,14kg
932.43 € tax excl.
Consulter
36600F00PN16250 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 250
Flanges DN 250
Packed weight 81,06kg
2581.7 € tax excl.
Consulter
36600F00PN16300 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 300
Flanges DN 300
Packed weight 134,4kg
4236.08 € tax excl.
Consulter
36600F00PN10350 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 350
Flanges DN 350
Packed weight 189kg
6179.45 € tax excl.
Consulter
36600F00PN10400 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 400
Flanges DN 400
Packed weight 273kg
11597.04 € tax excl.
Consulter
36600F00PN10500 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 500
Flanges DN 500
Packed weight 525kg
16789.96 € tax excl.
Consulter
36600F00PN10600 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 600
Flanges DN 600
Packed weight 682,5kg
23189.95 € tax excl.
Consulter
Référence - Désignation Flanges Packed weight Prix
36600F00PN16050 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 50 DN 50 5,26785kg 140.79 € tax excl.
36600F00PN16065 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 65 DN 65 6,174kg 174.04 € tax excl.
36600F00PN16080 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 80 DN 80 10,63125kg 221.65 € tax excl.
36600F00PN16100 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 100 DN 100 14,2044kg 303.36 € tax excl.
36600F00PN16125 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 125 DN 125 21kg 410.57 € tax excl.
36600F00PN16150 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 150 DN 150 28,42035kg 557.64 € tax excl.
36600F00PN16200 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 200 DN 200 49,14kg 932.43 € tax excl.
36600F00PN16250 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 250 DN 250 81,06kg 2581.7 € tax excl.
36600F00PN16300 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 300 DN 300 134,4kg 4236.08 € tax excl.
36600F00PN10350 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 350 DN 350 189kg 6179.45 € tax excl.
36600F00PN10400 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 400 DN 400 273kg 11597.04 € tax excl.
36600F00PN10500 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 500 DN 500 525kg 16789.96 € tax excl.
36600F00PN10600 - Clapet de non-retour fonte en GJL-250 obturation fonte toutes positions simple guidage à brides - DN 600 DN 600 682,5kg 23189.95 € tax excl.
