Filtre à tamis en Y acier à brides acier haute température dn 15 standard (raised joint face)

Name: Filtre à tamis en Y acier à brides acier haute température dn 15 standard (raised joint face)
Brand: THERSANE
SKU: 23500A00PN40015
Price: 118.02 EUR
Availability: InStock

Filtres à brides

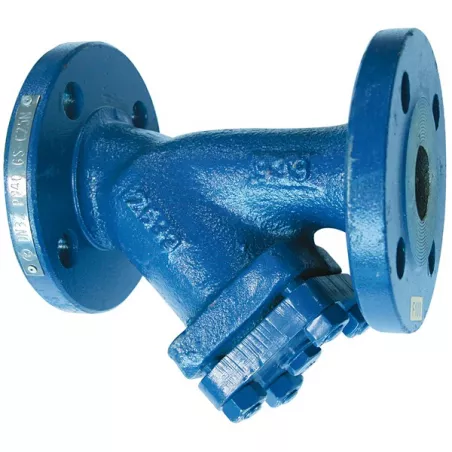

Filtre à tamis en Y fonte à brides acier haute température

Photos non contractuelles

Filtre à tamis en Y acier à brides acier haute température PN25/40

Utilisation :

Pour fluides courants compatibles
Température mini admissible Ts : - 29°C
Température maxi admissible Ts :+ 425°C
Pression maxi admissible Ps : 40 bars ( voir courbe )

Disponible en :
Filtre acier à brides R. F. PN25/40 du DN 15 au DN 150 et PN40 en DN200
Filtre acier à brides CPCU ( SEM-SEF) PN25/40 du DN 15 au DN 80 "sur demande"

Respecter le sens de passage indiqué sur le corps par une flèche
Certificat CCPU 3.1 : cliquez ici

Plus de détails

Normes et certifications : ISO 9001 - 2008 DAS

Type de raccordement : À brides EN1092-1 PN40

dn 15 standard (raised joint face)

Are you an individual?

Are you a professional?

€118.02 Tax included

98.35 € tax excl.

Unité de vente : Pièce

Reference : 23500A00PN40015

Type: Standard (raised joint face)

Diameter DN: DN 15

Quantity

Consulter les produits disponibles sous forme de liste

Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Your PRO THERSANE access

Ranges / Conditions / Benefits

View benefits

FREE SHIPPING

From €150 incl. VAT

For a cart not exceeding 30Kg

NEED HELP?

(+33) 04 28 54 00 69

Certificates materials pour Filtre à tamis en Y acier à brides acier haute température

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Filtre à tamis en Y acier à brides acier haute température

Caractéristiques :

Tamis inox démontable
A brides R.F. PN25/40 jusqu’au DN150, PN40 en DN200 ( sur demande à brides CPCU SEM-SEF)
Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
Filtration 1mm jusqu’au DN 50 , 1.25 mm du DN 65 au 80 et 1.6 mm au delà
Chapeau boulonné avec bouchon de purge taraudage BSP
Peinture bleue couleur RAL 5002 épaisseur 120 μm

Construction :

Corps et chapeau Acier ASTM A216 WCB
Chapeau boulonné avec bouchon de purge taraudé BSP
Joint de chapeau Graphite
Tamis Acier Inox ASTM A182 F304
Dimensions : DN 15 au DN 200
Raccordement : A brides PN25/40 R.F.
Matière : Acier

Normalisation :

Fabrication suivant la norme ISO 9001 : 2008
DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3)
Tests d’étanchéité suivant la norme EN 12266-1
Écartement suivant la norme EN 558 Série 1 ( DIN 3202 F1 – NF 29354 )
Brides R.F. suivant la norme EN 1092-2 PN25/40

Ø nominal	15	20	25	32	40	50	65	80	100	125	150	200
PS	40	40	40	40	40	40	40	40	40	40	40	40
PN	25/40	25/40	25/40	25/40	25/40	25/40	25/40	25/40	25/40	25/40	25/40	25/40
Maille (mm)	10/10°	10/10°	10/10°	10/10°	10/10°	10/10°	11.5/10°	11.5/10°	16/10°	16/10°	16/10°	16/10°
Purge	3/8"	3/8"	3/4"	3/4"	1"	1"	1"	1"	1" 1/2	1" 1/2	1" 1/2	1" 1/2
Écartement	130	150	160	180	200	230	290	310	350	400	480	600

Caractéristiques techniques Filtre à tamis en Y acier à brides acier haute température

Data sheet

Reference: 23500A00PN40015
Type de clapet / filtre: Horizontal Vertical avec fluide ascendant
Crépine / tamis: Inox ASTM A182 F304
Maille et filtration: En fonction du modèle choisi
Corps: Acier A216WCB
Chapeau: Acier A216WCB
Joint: Graphite
Entraxe: Écartement EN558 série 1 (DIN 3202 ) - NF 29354
Type de raccordement: À brides EN1092-1 PN40
Diamètre: En fonction du modèle choisi
Pression de service: 40B
Température minimum: -29°C
Température maximum: +425°C
Fluide admissible: Fluides courants compatibles
Normes et certifications: CE ISO 9001 - 2008 DAS
Normalisation: Directive 97/23/CE Directive 2014/68/UE
Équipements: Bouchon
Possibilité de certificat 3.1: Oui
Unité de vente: Pièce
Garantie fabricant: 1 an

Specific References

ean13: 3598780013831

Download documentation

NM filtres à brides

Notice montage filtres à brides

Download (38.18KB)

FT 235

Fiche technique Filtre à tamis en Y fonte à brides acier haute température 235

Download (1.4MB)

Accessoires et équipements (vendus séparément)

Quick view

Caractéristiques liées à la version du produit Filtre à tamis en Y acier à brides acier haute température

Voici la liste des références et poids correspondants aux options séléctionnées.

23500A00PN40032 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 32

Type	Standard (raised joint face)
Diameter DN	DN 32
Packed weight	6,8775kg

182.13 € tax excl.

Type	Socket/Spigot Joint (SEM-SEF)
Diameter DN	DN 32
Packed weight	7,14kg

Référence - Désignation	Type	Diameter DN	Packed weight	Prix
23500A00PN40032 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 32	Standard (raised joint face)	DN 32	6,8775kg	182.13 € tax excl.
23500A00PN40080 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 80	Standard (raised joint face)	DN 80	22,05kg	474.83 € tax excl.
23500A00PN40200 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 200	Standard (raised joint face)	DN 200	120,75kg	2177.18 € tax excl.
23500A00PN40025 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 25	Standard (raised joint face)	DN 25	5,061kg	149.21 € tax excl.
23500A00PN40065 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 65	Standard (raised joint face)	DN 65	19,425kg	391.5 € tax excl.
23500A00PN40150 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 150	Standard (raised joint face)	DN 150	74,55kg	1229.7 € tax excl.
23500A00PN40050 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 50	Standard (raised joint face)	DN 50	11,445kg	285.06 € tax excl.
23500A00PN40125 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 125	Standard (raised joint face)	DN 125	57,75kg	823.55 € tax excl.
23500A00PN40020 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 20	Standard (raised joint face)	DN 20	3,675kg	122.98 € tax excl.
23500A00PN40040 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 40	Standard (raised joint face)	DN 40	9,177kg	223.44 € tax excl.
23500A00PN40100 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 100	Standard (raised joint face)	DN 100	38,85kg	673.69 € tax excl.
23500A00PN40015 - Filtre à tamis en Y acier à brides acier haute température - Standard (raised joint face) - DN 15	Standard (raised joint face)	DN 15	2,9925kg	98.35 € tax excl.
23530A00PN40032 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 32	Socket/Spigot Joint (SEM-SEF)	DN 32	7,14kg	300.33 € tax excl.
23530A00PN40080 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 80	Socket/Spigot Joint (SEM-SEF)	DN 80	19,11kg	1658.67 € tax excl.
23530A00PN40025 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 25	Socket/Spigot Joint (SEM-SEF)	DN 25	4,515kg	248.33 € tax excl.
23530A00PN40065 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 65	Socket/Spigot Joint (SEM-SEF)	DN 65	16,905kg	634.89 € tax excl.
23530A00PN40020 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 20	Socket/Spigot Joint (SEM-SEF)	DN 20	3,15kg	209.3 € tax excl.
23530A00PN40050 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 50	Socket/Spigot Joint (SEM-SEF)	DN 50	11,235kg	475.31 € tax excl.
23530A00PN40015 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 15	Socket/Spigot Joint (SEM-SEF)	DN 15	2,73kg	183.3 € tax excl.
23530A00PN40040 - Filtre à tamis en Y acier à brides acier haute température - Socket/Spigot Joint (SEM-SEF) - DN 40	Socket/Spigot Joint (SEM-SEF)	DN 40	9,45kg	379.54 € tax excl.
