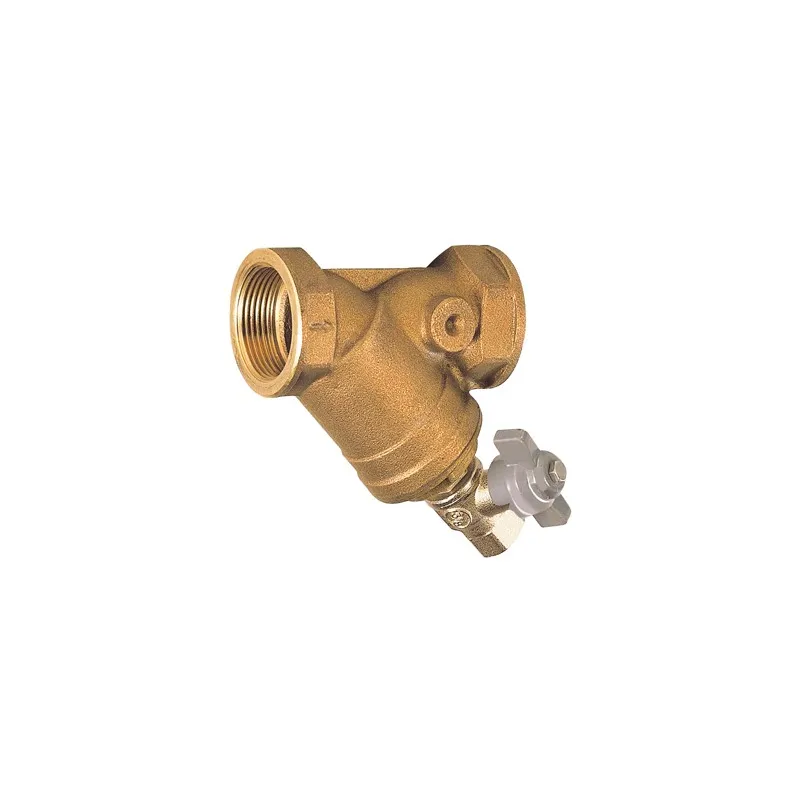

Filtre à tamis en Y bronze taraudé avec vanne de rinçage 1/2" (15/21)

Filtres Taraudés
Filtre à tamis en Y bronze taraudé avec vanne de rinçage
search
  • Filtre à tamis en Y bronze taraudé avec vanne de rinçage
  • NOMENCLATURE 210
  • DIMENSIONS FILTRE TYPE 210 ( en mm )
  • POSITIONS DE MONTAGE 210
  • DIAGRAMME PERTES DE CHARGES 202_203_210

Photos non contractuelles

Filtre à tamis en Y bronze taraudé avec vanne de rinçage

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 110°C
  • Pressions maxi admissibles Ps : 16 bars jusqu’au DN 2“

Disponible en : Filtre avec vanne de rinçage taraudé femelle BSP cylindrique du DN 1/2“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertNormes et certifications : WRASType de raccordement : Á visser BSP (pas du gaz)1
1/2" (15/21)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€39.24 Tax included

32.7 € tax excl.

Unité de vente : Pièce
21000B000BFF015
Diameter (in inches): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Filtre à tamis en Y bronze taraudé avec vanne de rinçage

Caractéristiques :

  • Tamis inox démontable
  • Modèle femelle / femelle
  • Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
  • Filtration 3/10° mm ( soit 300 μ )
  • Avec vanne de rinçage laiton taraudée femelle BSP à manette papillon aluminium pour le modèle 210

Construction :

  • Corps Bronze
  • Joint PTFE
  • Bouchon Laiton brossé
  • Tamis Acier Inox ASTM A182 F304 démontable
  • Dimensions : DN 3/8" à 4"
  • Raccordement : Femelle BSP
  • Matière : Corps Bronze

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 461
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228/1

Ø nominal 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Maille (mm) 3/10° 3/10° 3/10° 3/10° 3/10° 3/10°
Pression de service 16 16 16 16 16 16
Écartement 59 69 82 117.5 128 150

Caractéristiques techniques Filtre à tamis en Y bronze taraudé avec vanne de rinçage

Data sheet

Reference
21000B000BFF015
Type de clapet / filtre
Horizontal Vertical avec fluide ascendant
Crépine / tamis
Inox ASTM A182 F304
Maille et filtration
3/10°
Corps
Bronze
Joint
PTFE
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
110°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
Cermet Certification ACS Sincert WRAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Vanne
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704000299

Download documentation

NM filtres taraudés

Notice montage filtres taraudés

Download (39.26KB)

FT 210

Fiche technique filtre à tamis en Y bronze avec robinet de rinçage NF BSP ACS

Download (1.24MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Filtre à tamis en Y bronze taraudé avec vanne de rinçage

Voici la liste des références et poids correspondants aux options séléctionnées.
21000B000BFF015 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,315kg
32.7 € tax excl.
Consulter
21000B000BFF020 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,4305kg
39.85 € tax excl.
Consulter
21000B000BFF025 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 0,609kg
46.28 € tax excl.
Consulter
21000B000BFF032 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1"1/4 (33/42)
Diameter (in inches) 1"1/4 (33/42)
Packed weight 1,008kg
64.55 € tax excl.
Consulter
21000B000BFF040 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1"1/2 (40/49)
Diameter (in inches) 1"1/2 (40/49)
Packed weight 1,176kg
74.95 € tax excl.
Consulter
21000B000BFF050 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 2" (50/60)
Diameter (in inches) 2" (50/60)
Packed weight 1,785kg
111.54 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
21000B000BFF015 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1/2" (15/21) 1/2" (15/21) 0,315kg 32.7 € tax excl.
21000B000BFF020 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 3/4" (20/27) 3/4" (20/27) 0,4305kg 39.85 € tax excl.
21000B000BFF025 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1" (26/34) 1" (26/34) 0,609kg 46.28 € tax excl.
21000B000BFF032 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1"1/4 (33/42) 1"1/4 (33/42) 1,008kg 64.55 € tax excl.
21000B000BFF040 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 1"1/2 (40/49) 1"1/2 (40/49) 1,176kg 74.95 € tax excl.
21000B000BFF050 - Filtre à tamis en Y bronze taraudé avec vanne de rinçage - 2" (50/60) 2" (50/60) 1,785kg 111.54 € tax excl.
