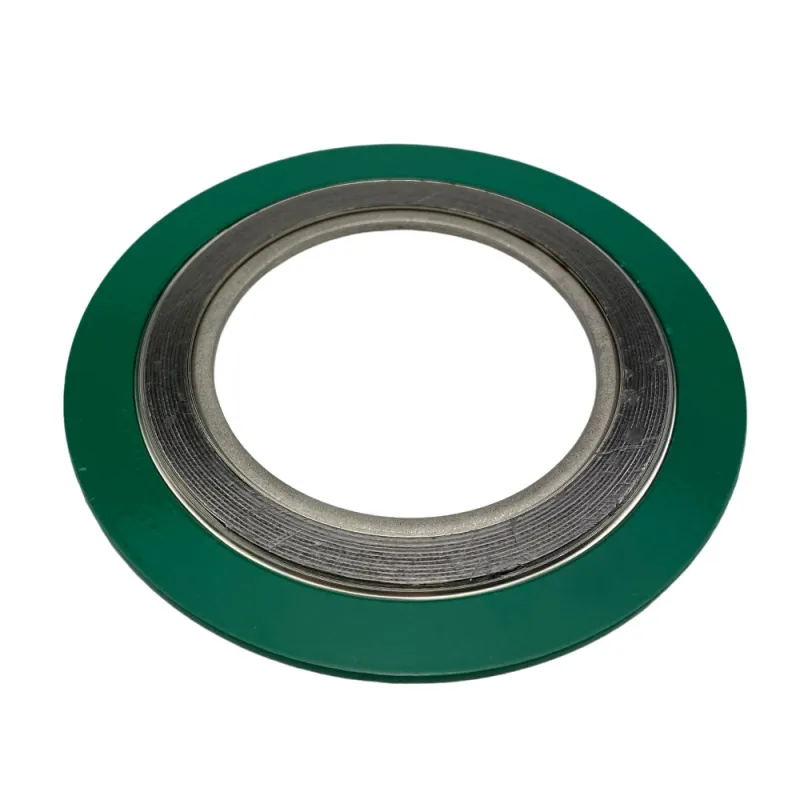

Joint Spiralé acier / graphite / inox 316L Ep.4,5mm EN1514-2

Les joints spiralés se composent d'un feuillard métallique nervuré en forme de V enroulé en spirale.

Fonction :

Les joints spiralés sont particulièrement adaptés pour étancher les fortes pressions en liquide et en gaz

  • PN10 / PN16 / PN25 / PN40 du DN15 au DN80
  • PN10 / PN16 du DN100 au DN200

Disponible autres PN et jusqu'au DN600 sur devis

Plus de détails
Gamme : Professionnelle
pn10 / pn16 / pn25 / pn40 dn15
Are you an individual?
Are you a professional?

Log in to find out your discount.

€3.74

3.74 € tax excl.

Unité de vente : Pièce
JSPIAGI50400015
PN / DN: PN10 / PN16 / PN25 / PN40 DN15
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Joint Spiralé acier / graphite / inox 316L

Dimensions des joints de brides PN10/16/25 et PN40 ( en mm ) :

DN DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80
Ø extérieur (D) 51 61 71 82 92 107 127 142
Ø intérieur (Di) 22 27 34 43 49 61 77 89
Épaisseur (b) 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5
Poids (Kg) 0.01 0.01 0.01 0.01 0.015 0.02 0.03 0.03

Dimensions des joints de brides PN10/16 ( en mm ) :

DN DN100 DN125 DN150 DN200
Ø extérieur (D) 162 192 218 273
Ø intérieur (Di) 115 141 169 220
Épaisseur (b) 4.5 4.5 4.5 4.5
Poids (Kg) 0.03 0.065 0.065 0.085

Dimensions des joints de brides PN10 ( en mm ) :

DN DN250 DN300 DN350 DN400 DN450 DN500 DN600
Ø extérieur (D) 328 378 438 489 539 594 695
Ø intérieur (Di) 273 324 356 407 458 508 610
Épaisseur (b) 4.5 4.5 4.5 4.5 4.5 4.5 4.5
Poids (Kg) 0.12 0.135 0.16 0.24 0.31 0.43 0.78

Caractéristiques techniques Joint Spiralé acier / graphite / inox 316L

Data sheet

Reference
JSPIAGI50400015
Gamme
Professionnelle
Avis de l'équipe
Meilleur rapport qualité/prix
Application
Étanchéifier
Matière
fibres aramides-minérales liées NBR
Forme
Rond
Épaisseur
4.5mm
Température maximum
150°C
Fluide admissible
Air comprimé Eau Eau chauffage Eau de pluie Eau glacée et climatisation Eau glycolée Gaz Hydrocarbures
Normes et certifications
NF EN1514-1
Unité de vente
Pièce

Download documentation

FT Joint spiralé

Fiche Technique Joint spiralé

Download (410.13KB)

Caractéristiques liées à la version du produit Joint Spiralé acier / graphite / inox 316L

Voici la liste des références et poids correspondants aux options séléctionnées.
JSPIAGI50400015 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN15
PN / DN PN10 / PN16 / PN25 / PN40 DN15
Packed weight 0,005kg
3.74 € tax excl.
Consulter
JSPIAGI50400020 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN20
PN / DN PN10 / PN16 / PN25 / PN40 DN20
Packed weight 0,007kg
3.77 € tax excl.
Consulter
JSPIAGI50400025 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN25
PN / DN PN10 / PN16 / PN25 / PN40 DN25
Packed weight 0,01kg
3.84 € tax excl.
Consulter
JSPIAGI50400032 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN32
PN / DN PN10 / PN16 / PN25 / PN40 DN32
Packed weight 0,013kg
4.03 € tax excl.
Consulter
JSPIAGI50400040 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN40
PN / DN PN10 / PN16 / PN25 / PN40 DN40
Packed weight 0,015kg
4.81 € tax excl.
Consulter
JSPIAGI50400050 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN50
PN / DN PN10 / PN16 / PN25 / PN40 DN50
Packed weight 0,017kg
6.96 € tax excl.
Consulter
JSPIAGI50400065 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN65
PN / DN PN10 / PN16 / PN25 / PN40 DN65
Packed weight 0,02kg
9.26 € tax excl.
Consulter
JSPIAGI50400080 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN80
PN / DN PN10 / PN16 / PN25 / PN40 DN80
Packed weight 0,03kg
9.72 € tax excl.
Consulter
JSPIAGI50160100 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN100
PN / DN PN10 / PN16 DN100
Packed weight 0,035kg
11.41 € tax excl.
Consulter
JSPIAGI50160125 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN125
PN / DN PN10 / PN16 DN125
Packed weight 0,064kg
14.56 € tax excl.
Consulter
JSPIAGI50160150 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN150
PN / DN PN10 / PN16 DN150
Packed weight 0,065kg
14.92 € tax excl.
Consulter
JSPIAGI50160200 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN200
PN / DN PN10 / PN16 DN200
Packed weight 0,085kg
32.05 € tax excl.
Consulter
Référence - Désignation PN / DN Packed weight Prix
JSPIAGI50400015 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN15 PN10 / PN16 / PN25 / PN40 DN15 0,005kg 3.74 € tax excl.
JSPIAGI50400020 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN20 PN10 / PN16 / PN25 / PN40 DN20 0,007kg 3.77 € tax excl.
JSPIAGI50400025 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN25 PN10 / PN16 / PN25 / PN40 DN25 0,01kg 3.84 € tax excl.
JSPIAGI50400032 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN32 PN10 / PN16 / PN25 / PN40 DN32 0,013kg 4.03 € tax excl.
JSPIAGI50400040 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN40 PN10 / PN16 / PN25 / PN40 DN40 0,015kg 4.81 € tax excl.
JSPIAGI50400050 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN50 PN10 / PN16 / PN25 / PN40 DN50 0,017kg 6.96 € tax excl.
JSPIAGI50400065 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN65 PN10 / PN16 / PN25 / PN40 DN65 0,02kg 9.26 € tax excl.
JSPIAGI50400080 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 / PN25 / PN40 DN80 PN10 / PN16 / PN25 / PN40 DN80 0,03kg 9.72 € tax excl.
JSPIAGI50160100 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN100 PN10 / PN16 DN100 0,035kg 11.41 € tax excl.
JSPIAGI50160125 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN125 PN10 / PN16 DN125 0,064kg 14.56 € tax excl.
JSPIAGI50160150 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN150 PN10 / PN16 DN150 0,065kg 14.92 € tax excl.
JSPIAGI50160200 - Joint Spiralé acier / graphite / inox 316L - PN10 / PN16 DN200 PN10 / PN16 DN200 0,085kg 32.05 € tax excl.
