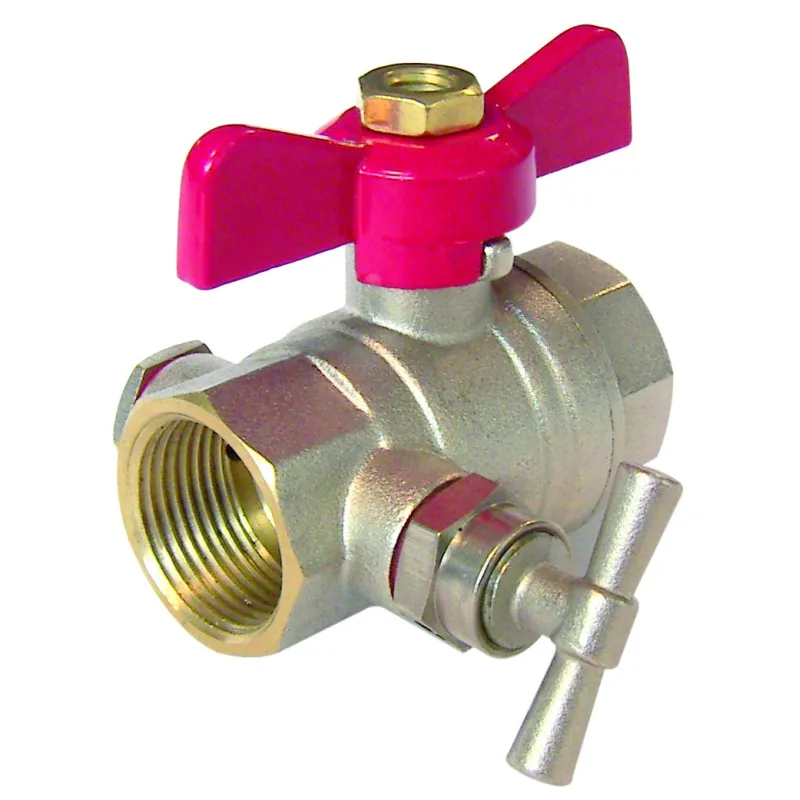

Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge 1" (26/34) red butterfly lever

RBS série laiton référence +
Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge poignée papillon rouge
search
  • Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge poignée papillon rouge
  • NOMENCLATURE FEMELLE – FEMELLE A PURGE Série Référence+

Photos non contractuelles

Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge sans plomb

Robinet à boisseau sphérique laiton avec purge ~ Brass ball valve with drain

Utilisation :

Chauffage sanitaire, eau potable, climatisation, arrosage et irrigation
Température mini admissible Ts : - 10°C
Température maxi admissible Ts :+ 120°C
Pressions maxi admissibles Ps : 40 bars jusqu’au DN 1“ , 30 bars en 1“1/4 , 25 bars en 1“1/2 , 20 bars en 2“

Disponible en :
Femelle / Femelle avec purge avec poignée acier plate rouge du 1/2" au 2"
Femelle / Femelle avec purge avec manette papillon rouge du 1/2“ au 1“

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Normes et certifications : Sans plombType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
1" (26/34) red butterfly lever
Are you an individual?
Are you a professional?

Log in to find out your discount.

€30.35 Tax included

25.29 € tax excl.

Unité de vente : Pièce
53000NAP0BFF025
Diameter (in inches): 1" (26/34)
Handle type: Red butterfly lever
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge

Caractéristiques techniques :

  • Corps laiton sans plomb CW510L (CuZn42)
  • Laiton conforme à la liste des matériaux autorisés par la 4MS
  • Passage intégral
  • Axe inéjectable
  • Sphère inox à partir du DN3/4"
  • Presse étoupe PTFE
  • Poignée acier plate ou manette papillon aluminium
  • Ecrou poignée revêtu Dacromet ( protection brouillard salin )
  • Marquage corps “ 9SP “ avec ACS, date de fabrication et logo
  • Numéro ACS sur la poignée
  • Poignée réversible

Construction :

  • Corps Laiton titré CW510L interne brossé et externe nickelé.
  • Laiton en conformité avec la liste des matériaux autorisés par la 4MS.
  • Sphère Inox à partir du DN3/4", Laiton chromé pour les DN inférieurs.
  • Joints de sphère PTFE.
  • Presse-étoupe PTFE.
  • Axe inéjectable.
  • Poignée réversible.

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 469
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 15 20 24.5 32 40 50
PS 40 40 40 30 25 20
Écartement 58.5 64 76 88.8 99.5 110.5

Caractéristiques techniques Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge

Data sheet

Reference
53000NAP0BFF025
Avis de l'équipe
Meilleur rapport qualité/prix
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW510L interne brossé et externe nickelé
Obturateur
Joint de sphère PTFE Sphère inox à partir du 3/4" Sphère laiton chromé du 1/4" au 1/2"
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
1"1/2 : 25B 1"1/4 : 30B 2" : 20B De 1/4" à 1" : 40 B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Certification ACS ISO 9001 : 2008 (BSI) Sans plomb
Normalisation
Directive 97/23/CE
Équipements
Purge
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781131411

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 509-571

Fiche technique vanne à sphère laiton titré CW510L référence

Download (2.18MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge

Voici la liste des références et poids correspondants aux options séléctionnées.
53000NAP0BFF015 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1/2" (15/21) - Red butterfly lever
Diameter (in inches) 1/2" (15/21)
Handle type Red butterfly lever
Packed weight 0,2562kg
13.62 € tax excl.
Consulter
51000NAP0BFF015 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1/2" (15/21) - Red flat handle
Diameter (in inches) 1/2" (15/21)
Handle type Red flat handle
Packed weight 0,2919kg
13.62 € tax excl.
Consulter
51000NAP0BFF020 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 3/4" (20/27) - Red flat handle
Diameter (in inches) 3/4" (20/27)
Handle type Red flat handle
Packed weight 0,3801kg
17.97 € tax excl.
Consulter
53000NAP0BFF020 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 3/4" (20/27) - Red butterfly lever
Diameter (in inches) 3/4" (20/27)
Handle type Red butterfly lever
Packed weight 0,3528kg
17.97 € tax excl.
Consulter
51000NAP0BFF025 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1" (26/34) - Red flat handle
Diameter (in inches) 1" (26/34)
Handle type Red flat handle
Packed weight 0,567kg
25.29 € tax excl.
Consulter
53000NAP0BFF025 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1" (26/34) - Red butterfly lever
Diameter (in inches) 1" (26/34)
Handle type Red butterfly lever
Packed weight 0,50925kg
25.29 € tax excl.
Consulter
51000NAP0BFF032 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1"1/4 (33/42) - Red flat handle
Diameter (in inches) 1"1/4 (33/42)
Handle type Red flat handle
Packed weight 0,7875kg
35.04 € tax excl.
Consulter
51000NAP0BFF040 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1"1/2 (40/49) - Red flat handle
Diameter (in inches) 1"1/2 (40/49)
Handle type Red flat handle
Packed weight 1,1865kg
50.02 € tax excl.
Consulter
51000NAP0BFF050 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 2" (50/60) - Red flat handle
Diameter (in inches) 2" (50/60)
Handle type Red flat handle
Packed weight 1,6695kg
66.17 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Handle type Packed weight Prix
53000NAP0BFF015 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1/2" (15/21) - Red butterfly lever 1/2" (15/21) Red butterfly lever 0,2562kg 13.62 € tax excl.
51000NAP0BFF015 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1/2" (15/21) - Red flat handle 1/2" (15/21) Red flat handle 0,2919kg 13.62 € tax excl.
51000NAP0BFF020 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 3/4" (20/27) - Red flat handle 3/4" (20/27) Red flat handle 0,3801kg 17.97 € tax excl.
53000NAP0BFF020 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 3/4" (20/27) - Red butterfly lever 3/4" (20/27) Red butterfly lever 0,3528kg 17.97 € tax excl.
51000NAP0BFF025 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1" (26/34) - Red flat handle 1" (26/34) Red flat handle 0,567kg 25.29 € tax excl.
53000NAP0BFF025 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1" (26/34) - Red butterfly lever 1" (26/34) Red butterfly lever 0,50925kg 25.29 € tax excl.
51000NAP0BFF032 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1"1/4 (33/42) - Red flat handle 1"1/4 (33/42) Red flat handle 0,7875kg 35.04 € tax excl.
51000NAP0BFF040 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 1"1/2 (40/49) - Red flat handle 1"1/2 (40/49) Red flat handle 1,1865kg 50.02 € tax excl.
51000NAP0BFF050 - Vanne à sphère laiton titré CW510L référence + femelle - femelle à purge - 2" (50/60) - Red flat handle 2" (50/60) Red flat handle 1,6695kg 66.17 € tax excl.
