vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM dn 100

Robinet à papillon gamme Initiale
vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM
search
  • vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM
  • NOMENCLATURE ROBINETS DN 32-40 – 300 1123
  • NOMENCLATURE ROBINET DN 350 1123
  • NOMENCLATURE REDUCTEURS DN40-450 1123
  • NOMENCLATURE REDUCTEURS DN500-600 1123
  • NOMENCLATURE REDUCTEURS DN700-1200 1123
  • NOMENCLATURE ROBINETS DN 400-600 1123
  • NOMENCLATURE ROBINETS DN 700 – 1200 1123
  • ROBINET A COMMANDE PAR REDUCTEUR A VOLANT DN 350 1123
  • ROBINETS A COMMANDE PAR REDUCTEUR A VOLANT DN 400 - 600 1123
  • ROBINETS A COMMANDE PAR REDUCTEUR A VOLANT DN 700 - 1200 1123
  • DIMENSIONS COL ET PAPILLON 1123
  • DIMENSIONS PLATINE ISO ( en mm ) DN 32 – 600 1123
  • DIMENSIONS PLATINE ISO ( en mm ) DN 700 – 1200 1123
  • CARACTERISTIQUES REDUCTEURS 1123
  • COEFFICIENT DE DEBIT Kv 1123
  • COUPLES DE MANOEUVRE 1123

Photos non contractuelles

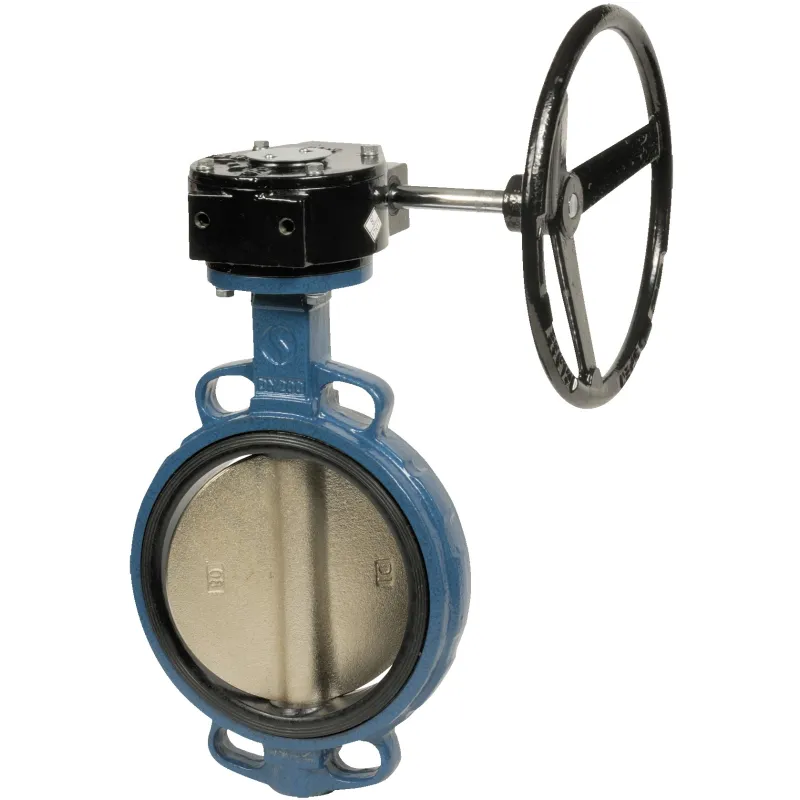

Vanne à papillon avec réducteur monté à oreilles de centrage corps fonte GL avec papillon inox et manchette EPDM

Utilisation :

  • Eau froide et chaude, eau de mer, eau déminéralisée, alcool, lait de chaux, mercure, alcalins, hydroxyde de soude
  • Température mini et maxi admissible Ts : - 10°C à + 110°C ( 130°C en pointe )
  • Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà

Disponible en :

  • Commande par réducteur du DN100 au DN1200
  • Diamètres supérieurs au DN 600: Nous consulter
Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001Normes et certifications : TUV CERT ISO 9001 : 2008Normes et certifications : ISO 9001 Bureau VERITASNormes et certifications : API qualityNormes et certifications : Lloyd's register1
dn 100
Are you an individual?
Are you a professional?

Log in to find out your discount.

€125.30 Tax included

104.42 € tax excl.

Unité de vente : Pièce
1123FIRL1620100
Diameter DN: DN 100
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM

Caractéristiques :

  • Col long pour calorifuge
  • Platine ISO5211
  • Oreillesde centrage
  • Montage entre brides PN6 du DN40 au 150 et en DN300, PN10/16 du DN32 au 600, Class 150 (PN20) du DN40 au 600
  • Montage entre brides JIS10K du DN40 au DN300
  • Montage entre brides PN10 à partir du DN 700
  • Axe traversantjusqu’au DN600
  • Poignée crantée10 positions , cadenassablejusqu’au DN150
  • Double étanchéité PTFE à l’axejusqu’au DN600
  • Papillon inox
  • Peinture époxy épaisseur 80 microns couleur RAL 003
  • Manchette EPDM vulcanisée

Construction :

  • Dimensions : DN 100 au DN 1200
  • Raccordement : Entre brides PN6, PN10/16, Class 150 et JIS10K*
  • Corps : Fonte EN GJL-250
  • Papillon : Inox ASTM A351 CF8M
* suivant DN

Normalisations :

  • Fabricant certifié ISO 9001 :2015
  • Conception suivant la norme API 609
  • DIRECTIVE 2014/68/UE : CE N° 0035 (jusqu’au DN600)
    Catégorie de risque III module H (jusqu’au DN600)
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Ecartement suivant la norme ISO 5752 série 20, EN 558 série 20 ( NF 29305 )
  • Platine suivant la nome ISO 5211
  • Raccordement entre brides suivant la norme EN 1092-1 PN6-PN10/16 et ASME B16.5 Class 150 (PN20)
  • Robinet papillon conforme aux règles et règlements pour la classification des navires, Juillet 2018 (Type Approval certificate) Marine LLOYD’S REGISTER. Applications Marine et Offshore conformes aux règles et règlements LR pour les services particuliers.
    o API 607 - 2016
    o ISO 19921:2005
    o GB/T 22218 - 2008

Caractéristiques techniques vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM

Data sheet

Reference
1123FIRL1620100
Gamme
Initiale
Type de vanne
Vanne papillon
Corps
Fonte EN GJL-250
Membrane
EPDM
Joint
EPDM
Type de raccordement
Entre brides PN6, PN10/16, Class 150 et JIS10K*
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-10°C
Température maximum
110°C
Fluide admissible
Alcool Eau Eau de mer Eau démineralisée Hydroxyde de soude Lait de chaux Mercure
Normes et certifications
API quality CE Directive 2014/68/UE ISO 5752 série 20 ISO 9001 ISO 9001 Bureau VERITAS Lloyd's register TUV CERT ISO 9001 : 2008
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 1123

Fiche technique robinet à papillon Wafer initiale fonte/EPDM papillon inox

Download (4.12MB)

FT 1198

Fiche technique réducteur manuel à volant pour robinet à papillon gamme Initiale

Download (690KB)

Caractéristiques liées à la version du produit vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM

Voici la liste des références et poids correspondants aux options séléctionnées.
1123FIRL1620100 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 100
Diameter DN DN 100
Packed weight 9kg
104.42 € tax excl.
Consulter
1123FIRL1620125 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 125
Diameter DN DN 125
Packed weight 12kg
125.29 € tax excl.
Consulter
1123FIRL1620150 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 150
Diameter DN DN 150
Packed weight 14kg
149.57 € tax excl.
Consulter
1123FIRL1620200 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 200
Diameter DN DN 200
Packed weight 22kg
244.04 € tax excl.
Consulter
1123FIRL1620250 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 250
Diameter DN DN 250
Packed weight 32kg
389.77 € tax excl.
Consulter
1123FIRL1620300 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 300
Diameter DN DN 300
Packed weight 44,5kg
541.45 € tax excl.
Consulter
1123FIRL1620350 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 350
Diameter DN DN 350
Packed weight 54,5kg
754.13 € tax excl.
Consulter
1123FIRL1620400 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 400
Diameter DN DN 400
Packed weight 89,85kg
1194.05 € tax excl.
Consulter
1123FIRL1620450 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 450
Diameter DN DN 450
Packed weight 104,4kg
1567.05 € tax excl.
Consulter
1123FIRL1620500 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 500
Diameter DN DN 500
Packed weight 155,8kg
2374.58 € tax excl.
Consulter
1123FIRL1620600 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 600
Diameter DN DN 600
Packed weight 231,1kg
3489.23 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
1123FIRL1620100 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 100 DN 100 9kg 104.42 € tax excl.
1123FIRL1620125 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 125 DN 125 12kg 125.29 € tax excl.
1123FIRL1620150 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 150 DN 150 14kg 149.57 € tax excl.
1123FIRL1620200 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 200 DN 200 22kg 244.04 € tax excl.
1123FIRL1620250 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 250 DN 250 32kg 389.77 € tax excl.
1123FIRL1620300 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 300 DN 300 44,5kg 541.45 € tax excl.
1123FIRL1620350 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 350 DN 350 54,5kg 754.13 € tax excl.
1123FIRL1620400 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 400 DN 400 89,85kg 1194.05 € tax excl.
1123FIRL1620450 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 450 DN 450 104,4kg 1567.05 € tax excl.
1123FIRL1620500 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 500 DN 500 155,8kg 2374.58 € tax excl.
1123FIRL1620600 - vanne à papillon 1123 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 600 DN 600 231,1kg 3489.23 € tax excl.
