Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM dn 32/40

Robinet à papillon gamme Initiale
vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM
search
  • vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM
  • Nomenclature vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM
  • Dimensions col et papillon vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM
  • Dimensions platine vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM
  • Robinets a commande par levier vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM
  • Dimensions réducteurs vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM
  • Couple et manoeuvre vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM
  • Coéfficient de débit vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM
  • Caractéristiques réducteurs vanne à papillon 1125 corps fonte GL avec papillon fonte et manchette EPDM

Photos non contractuelles

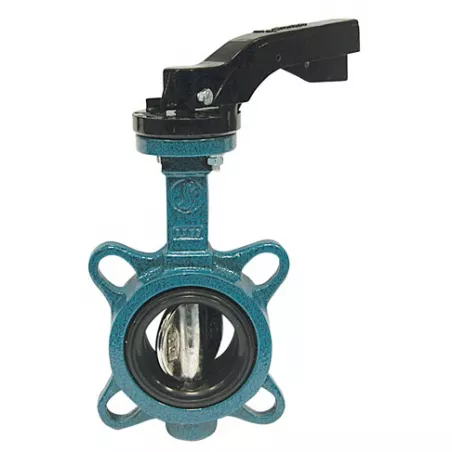

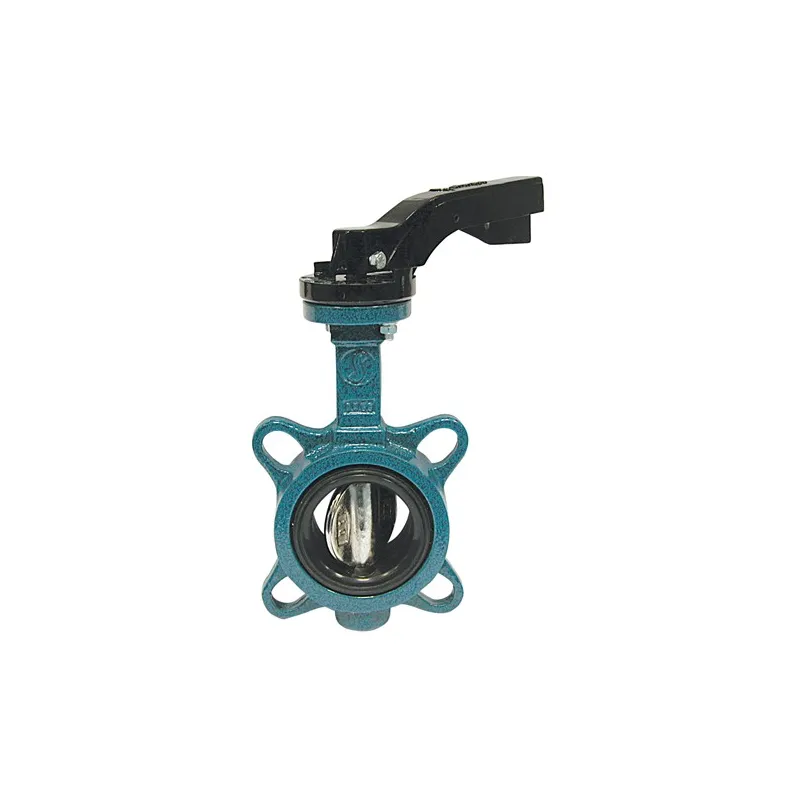

Vanne à papillon à oreilles de centrage corps fonte GL avec papillon fonte et manchette EPDM

Utilisation :

  • Eau froide et chaude
  • Température mini et maxi admissible Ts : - 15°C à + 110°C ( 130°C en pointe )
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Commande par levier du DN32/40 au DN300
  • Commande par réducteur possible du DN32/40 au DN300
Plus de détails
Normes et certifications : CENormes et certifications : API qualityNormes et certifications : Lloyd's registerNormes et certifications : TUV PED/2014/68/UE1
dn 32/40
Are you an individual?
Are you a professional?

Log in to find out your discount.

€29.36 Tax included

24.47 € tax excl.

Unité de vente : Pièce
1125FFOL1620040
Diameter DN: DN 32/40
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Caractéristiques :

  • Col long pour calorifuge
  • Platine ISO 5211
  • Oreilles de centrage
  • Montage entre brides PN6 du DN40 au 150, PN10/16 du DN32 au 600, Class 150 (PN20) du DN40 au 350
  • Montage entre brides JIS10K du DN40 au DN300
  • Axe traversant
  • Poignée crantée 10 positions, cadenassable jusqu’au DN150
  • Double étanchéité PTFE à l’axe
  • Papillon fonte nickelé ( épaisseur 20-30 microns )
  • Peinture époxy épaisseur 80 microns couleur RAL 5005
  • Manchette EPDM vulcanisée

Construction :

  • Dimensions : DN 32/40 au DN 300
  • Raccordement : Entre brides PN6, PN10/16, Class 150 et JIS10K*
  • Corps : Fonte EN GJL-250
  • Papillon : Fonte EN GJS-400-15 nickelé

Normalisations :

  • Fabricant certifié ISO 9001 :2015
  • Conception suivant la norme API 609
  •  DIRECTIVE 2014/68/UE : CE N° 0035 (jusqu’au DN600)
    Catégorie de risque III module H (jusqu’au DN600)
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Ecartement suivant la norme ISO 5752 série 20, EN 558 série 20 ( NF 29305 )
  • Platine suivant la norme ISO 5211
  • Raccordement entre brides suivant la norme EN 1092-1 PN6-PN10/16 et ASME B16.5 Class 150 (PN20)
  • Robinet papillon conforme aux règles et règlements pour la classification des navires, Juillet 2018 (Type Approval certificate) Marine LLOYD’S REGISTER. Applications Marine et Offshore conformes aux règles et règlements LR pour les services particuliers.
    o API 607 - 2016
    o ISO 19921:2005
    o GB/T 22218 - 2008

Caractéristiques techniques Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Data sheet

Reference
1125FFOL1620040
Gamme
Initiale
Type de vanne
Vanne papillon
Corps
Fonte EN GJL-250
Membrane
EPDM
Joint
EPDM
Type de raccordement
Entre brides PN6, PN10/16, Class 150 et JIS10K*
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-15°C
Température maximum
110°C
Fluide admissible
Eau
Normes et certifications
API quality CE ISO 5752 série 20 Lloyd's register TUV PED/2014/68/UE Test d'étanchéité API 598
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 1125

Fiche technique robinet à papillon à oreilles de centrage

Download (4.12MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Voici la liste des références et poids correspondants aux options séléctionnées.
1125FFOL1620040 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 32/40
Diameter DN DN 32/40
Packed weight 1,95kg
24.47 € tax excl.
Consulter
1125FFOL1620050 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 50
Diameter DN DN 50
Packed weight 2,63kg
26.23 € tax excl.
Consulter
1125FFOL1620065 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 65
Diameter DN DN 65
Packed weight 2,86kg
29.71 € tax excl.
Consulter
1125FFOL1620080 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 80
Diameter DN DN 80
Packed weight 3,26kg
33.15 € tax excl.
Consulter
1125FFOL1620100 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 100
Diameter DN DN 100
Packed weight 4,31kg
42.09 € tax excl.
Consulter
1125FFOL1620125 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 125
Diameter DN DN 125
Packed weight 6,77kg
55.77 € tax excl.
Consulter
1125FFOL1620150 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 150
Diameter DN DN 150
Packed weight 7,76kg
66.2 € tax excl.
Consulter
1125FFOL1620200 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 200
Diameter DN DN 200
Packed weight 14,77kg
104.42 € tax excl.
Consulter
1125FFOL1620250 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 250
Diameter DN DN 250
Packed weight 23,5kg
176.02 € tax excl.
Consulter
1125FFOL1620300 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 300
Diameter DN DN 300
Packed weight 33,9kg
224.61 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
1125FFOL1620040 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 32/40 DN 32/40 1,95kg 24.47 € tax excl.
1125FFOL1620050 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 50 DN 50 2,63kg 26.23 € tax excl.
1125FFOL1620065 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 65 DN 65 2,86kg 29.71 € tax excl.
1125FFOL1620080 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 80 DN 80 3,26kg 33.15 € tax excl.
1125FFOL1620100 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 100 DN 100 4,31kg 42.09 € tax excl.
1125FFOL1620125 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 125 DN 125 6,77kg 55.77 € tax excl.
1125FFOL1620150 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 150 DN 150 7,76kg 66.2 € tax excl.
1125FFOL1620200 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 200 DN 200 14,77kg 104.42 € tax excl.
1125FFOL1620250 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 250 DN 250 23,5kg 176.02 € tax excl.
1125FFOL1620300 - Vanne à papillon 1125 à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 300 DN 300 33,9kg 224.61 € tax excl.
