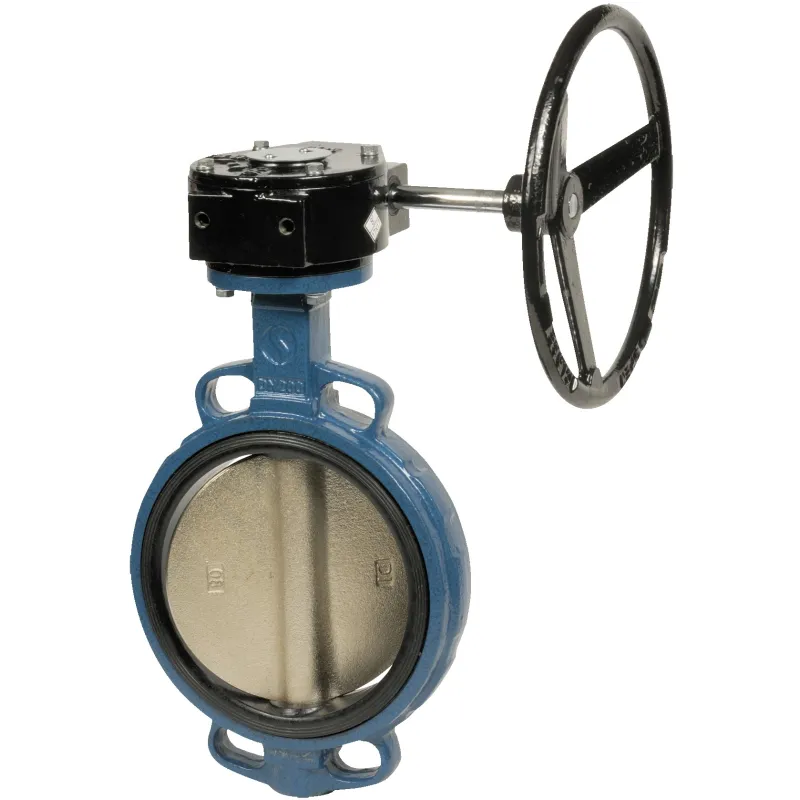

Vanne à papillon avec réducteur monté à oreilles de centrage corps fonte GL avec papillon fonte et manchette EPDM

Utilisation :

  • Eau froide et chaude
  • Température mini et maxi admissible Ts : - 15°C à + 110°C ( 130°C en pointe )
  • Pression maxi admissible Ps : 16 Bars jusqu’au DN300 (10 bars au-delà)

Disponible en :

  • Commande par réducteur du DN100 au DN1000
Plus de détails
Normes et certifications : CENormes et certifications : API qualityNormes et certifications : Lloyd's registerNormes et certifications : TUV PED/2014/68/UE1
dn 100
Are you an individual?
Are you a professional?

Log in to find out your discount.

€99.56 Tax included

82.97 € tax excl.

Unité de vente : Pièce
1125FFRL1620100
Diameter DN: DN 100
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Caractéristiques :

  • Col long pour calorifuge
  • Platine ISO 5211
  • Oreilles de centrage
  • Montage entre brides PN6 du DN40 au 150, PN10/16 du DN32 au 600, Class 150 (PN20) du DN40 au 350 et du DN450 au 600
  • Montage entre brides JIS10K du DN40 au DN300
  • Montage entre brides PN10 à partir du DN 700
  • Axe traversant
  • Double étanchéité PTFE à l’axe
  • Papillon fonte nickelé ( épaisseur 20-30 microns )
  • Peinture époxy épaisseur 80 microns couleur RAL 5005
  • Manchette EPDM vulcanisée

Construction :

  • Dimensions : DN 100 au DN 1000
  • Raccordement : Entre brides PN6, PN10/16, Class 150 et JIS10K*
  • Corps : Fonte EN GJL-250
  • Papillon : Fonte EN GJS-400-15 nickelé

Normalisations :

  • Fabricant certifié ISO 9001 :2015
  • Conception suivant la norme API 609
  •  DIRECTIVE 2014/68/UE : CE N° 0035 (jusqu’au DN600)
    Catégorie de risque III module H (jusqu’au DN600)
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Ecartement suivant la norme ISO 5752 série 20, EN 558 série 20 ( NF 29305 )
  • Platine suivant la norme ISO 5211
  • Raccordement entre brides suivant la norme EN 1092-1 PN6-PN10/16 et ASME B16.5 Class 150 (PN20)
  • Robinet papillon conforme aux règles et règlements pour la classification des navires, Juillet 2018 (Type Approval certificate) Marine LLOYD’S REGISTER. Applications Marine et Offshore conformes aux règles et règlements LR pour les services particuliers.
    o API 607 - 2016
    o ISO 19921:2005
    o GB/T 22218 - 2008

Caractéristiques techniques Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Data sheet

Reference
1125FFRL1620100
Gamme
Initiale
Type de vanne
Vanne papillon
Corps
Fonte EN GJL-250
Membrane
EPDM
Joint
EPDM
Type de raccordement
Entre brides PN6, PN10/16, Class 150 et JIS10K*
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 Bars jusqu’au DN300 (10 bars au-delà)
Température minimum
-15°C
Température maximum
110°C
Fluide admissible
Eau
Normes et certifications
API quality CE Directive 2014/68/UE ISO 5752 série 20 ISO 9001 : 2015 Lloyd's register TUV PED/2014/68/UE Test d'étanchéité API 598
Normalisation
Directive 97/23/CE : CE N° 0035
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 1125

Fiche technique robinet à papillon à oreilles de centrage

Download (4.12MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM

Voici la liste des références et poids correspondants aux options séléctionnées.
1125FFRL1620100 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 100
Diameter DN DN 100
Packed weight 8,82kg
82.97 € tax excl.
Consulter
1125FFRL1620125 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 125
Diameter DN DN 125
Packed weight 10,98kg
96.56 € tax excl.
Consulter
1125FFRL1620150 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 150
Diameter DN DN 150
Packed weight 10,98kg
107.28 € tax excl.
Consulter
1125FFRL1620200 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 200
Diameter DN DN 200
Packed weight 22kg
164.68 € tax excl.
Consulter
1125FFRL1620250 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 250
Diameter DN DN 250
Packed weight 30,92kg
235.95 € tax excl.
Consulter
1125FFRL1620300 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 300
Diameter DN DN 300
Packed weight 43,5kg
299.59 € tax excl.
Consulter
1125FFRL1620350 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 350
Diameter DN DN 350
Packed weight 54,6kg
453.47 € tax excl.
Consulter
1125FFRL1620400 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 400
Diameter DN DN 400
Packed weight 78,5kg
703.95 € tax excl.
Consulter
1125FFRL1620450 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 450
Diameter DN DN 450
Packed weight 107,5kg
873.96 € tax excl.
Consulter
1125FFRL1620500 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 500
Diameter DN DN 500
Packed weight 155,9kg
1524.41 € tax excl.
Consulter
1125FFRL1620600 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 600
Diameter DN DN 600
Packed weight 231,2kg
2106.29 € tax excl.
Consulter
1125FFRLPN10700 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 700
Diameter DN DN 700
Packed weight 373kg
4879.19 € tax excl.
Consulter
1125FFRLPN10800 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 800
Diameter DN DN 800
Packed weight 429kg
5397.93 € tax excl.
Consulter
1125FFRLPN10900 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 900
Diameter DN DN 900
Packed weight 832kg
8035.33 € tax excl.
Consulter
1125FFRLPN10990 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 1000
Diameter DN DN 1000
Packed weight 983kg
9781.04 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
1125FFRL1620100 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 100 DN 100 8,82kg 82.97 € tax excl.
1125FFRL1620125 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 125 DN 125 10,98kg 96.56 € tax excl.
1125FFRL1620150 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 150 DN 150 10,98kg 107.28 € tax excl.
1125FFRL1620200 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 200 DN 200 22kg 164.68 € tax excl.
1125FFRL1620250 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 250 DN 250 30,92kg 235.95 € tax excl.
1125FFRL1620300 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 300 DN 300 43,5kg 299.59 € tax excl.
1125FFRL1620350 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 350 DN 350 54,6kg 453.47 € tax excl.
1125FFRL1620400 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 400 DN 400 78,5kg 703.95 € tax excl.
1125FFRL1620450 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 450 DN 450 107,5kg 873.96 € tax excl.
1125FFRL1620500 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 500 DN 500 155,9kg 1524.41 € tax excl.
1125FFRL1620600 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 600 DN 600 231,2kg 2106.29 € tax excl.
1125FFRLPN10700 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 700 DN 700 373kg 4879.19 € tax excl.
1125FFRLPN10800 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 800 DN 800 429kg 5397.93 € tax excl.
1125FFRLPN10900 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 900 DN 900 832kg 8035.33 € tax excl.
1125FFRLPN10990 - Vanne à papillon 1125 avec réducteur monté à oreilles lisses de centrage corps fonte GL avec papillon fonte et manchette EPDM - DN 1000 DN 1000 983kg 9781.04 € tax excl.
