Photos non contractuelles

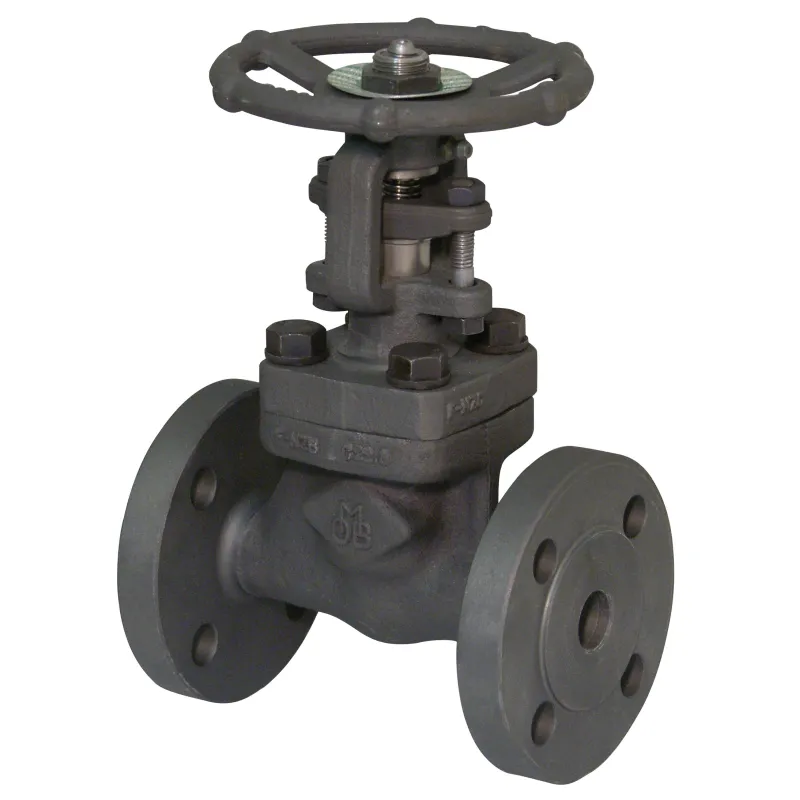

Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral

Utilisation :

  • Industries pétrolières, vapeur, haute pression
  • Température mini et maxi admissible Ts : - 29°C à + 425°C
  • Pression maxi admissible Ps : 20 bars ( voir courbe )

Disponible en :

  • vanne à opercule acier forgé A105N à brides intégrales Class 150 (PN20) RF  du DN 15 au 50 ( NPS 1/2“ à 2“ )
Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001Normes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : TUV ISO 9001Type de raccordement : À brides 150LBS (ISO PN20)Fluide admissible : Vapeur1
dn 15
Are you an individual?
Are you a professional?

Log in to find out your discount.

€208.38 Tax included

173.65 € tax excl.

Unité de vente : Pièce
13000A00150L015
Diameter DN: DN 15
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral

Caractéristiques :

  • Passage intégral
  • Brides intégrales
  • Tige montante non tournante (OS&Y)
  • Chapeau boulonné
  • Presse étoupe boulonné
  • Acier forgé A105N
  • Full stellite ( Trim 5 )
  • A brides RF Class 150 (PN20)

Construction :

  • Dimensions : DN 10 à 50 (NPS 1/2" à 2")
  • Raccordement : A brides RF CLASS 150 (PN20)
  • Matière : Acier forgé A105N
  • Siège : Inox ASTM A182 F316 + graphite
  • Opercule : Acier ASTM A182 F6a Stellité
  • Corps : Acier ASTM A105N

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : CE N° 0036 Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Conception suivant la norme ISO 15761 et API 602 8° édition
  • Robinets vannes conformes à la norme API 6D
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Robinets vannes agréés par les principales compagnies pétrolières ( Certificats sur demande )
  • ATEX Groupe II Catégorie 2 GD T3 Zone 1 & 21 Zone 2 &22 (marquage en option) suivant directive 2014/34/EU
  • Brides intégrales R.F. suivant la norme ASME B16.05 Class 150
  • Ecartement suivant la norme EN 558 Série 3 ( ASME B16.10 Table 1, Colonne 8 et 9)

Caractéristiques techniques Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral

Data sheet

Reference
13000A00150L015
Matière
Acier forgé A105N
Corps
Acier ASTM A105N
Siège
Inox ASTM A276 Tp 410 Stellité
Chapeau
Acier ASTM A105N
Joint
Inox ASTM A182 F316 + graphite
Type de raccordement
À brides 150LBS (ISO PN20)
Diamètre
En fonction du modèle choisi
Pression maximum
20 bars
Température minimum
-29°C
Température maximum
+425°C
Fluide admissible
Industries pétrochimiques Vapeur
Normes et certifications
ATEX CE ISO 9001 TUV ISO 9001 TUV PED 97/23/CE Test d'étanchéité API 598
Normalisation
Directive 97/23/CE
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 130

Fiche technique vanne à opercule forgé class150 RF trim5 PN20

Download (773.25KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral

Voici la liste des références et poids correspondants aux options séléctionnées.
13000A00150L015 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 15
Diameter DN DN 15
Packed weight 3,465kg
173.65 € tax excl.
Consulter
13000A00150L020 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 20
Diameter DN DN 20
Packed weight 5,04kg
186.58 € tax excl.
Consulter
13000A00150L025 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 25
Diameter DN DN 25
Packed weight 7,035kg
246.16 € tax excl.
Consulter
13000A00150L040 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 40
Diameter DN DN 40
Packed weight 13,125kg
440.18 € tax excl.
Consulter
13000A00150L050 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 50
Diameter DN DN 50
Packed weight 15,855kg
714.9 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
13000A00150L015 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 15 DN 15 3,465kg 173.65 € tax excl.
13000A00150L020 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 20 DN 20 5,04kg 186.58 € tax excl.
13000A00150L025 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 25 DN 25 7,035kg 246.16 € tax excl.
13000A00150L040 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 40 DN 40 13,125kg 440.18 € tax excl.
13000A00150L050 - Vanne à opercule acier A105N forgé à brides class 150 PN20 RF trim 5 chapeau boulonné passage intégral - DN 50 DN 50 15,855kg 714.9 € tax excl.
