Vanne à opercule fonte à brides PN10 dn 40

Vannes à opercule fonte et acier à brides
Vanne à opercule fonte PN10
search
  • Vanne à opercule fonte PN10
  • Vanne à opercule fonte PN10
  • Nomenclature Vanne à opercule fonte PN10
  • Dimension Vanne à opercule fonte PN10
  • Dimension bride Vanne à opercule fonte PN10
  • Taux de Fuites bride Vanne à opercule fonte PN10

Photos non contractuelles

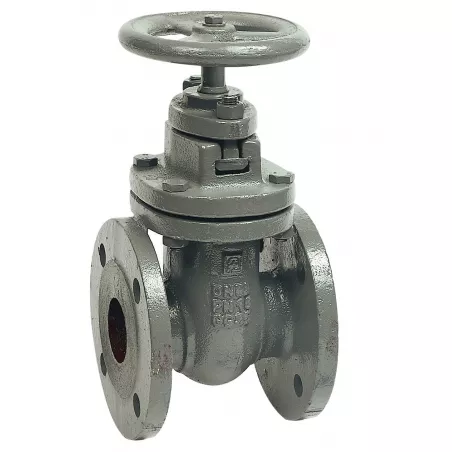

Vanne à opercule fonte PN10 à brides

Utilisation :

  • Fluides courants compatibles
  • Température mini et maxi admissible Ts : - 10°C à + 90°C
  • Pression maxi admissible Ps : 10 bars

Disponible en :

  • Corps fonte à brides R.F. PN10 DN 40 au DN 300
Plus de détails
Normes et certifications : ISO 9001Type de raccordement : À brides EN1092-1 PN101
dn 40
Are you an individual?
Are you a professional?

Log in to find out your discount.

€171.64 Tax included

143.03 € tax excl.

Unité de vente : Pièce
15000G00PN16040
Diameter DN: DN 40
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à opercule fonte à brides PN10

Caractéristiques :

  • Simple opercule
  • Presse étoupe graphite
  • Tige et volant non montants tournants
  • Tige à vis intérieure
  • Siège laiton
  • A brides R.F. PN10
  • Peinture couleur grise RAL 7011 épaisseur 90 µm

Construction :

  • Dimensions : DN 40 au DN 300
  • Raccordement : A brides PN10 R.F.
  • Matière : Corps Fonte
  • Siège : Laiton
  • Opercule : Fonte EN GJL-250
  • Corps : Fonte EN GJL-250

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Tests d’étanchéité suivant la norme EN 12266-1, taux B
  • Ecartement suivant la norme EN 558 série 14 ( DIN 3202 F4 )
  • Brides R.F. suivant la norme EN 1092-2 PN10
  • Conception suivant la norme DIN 3352

Caractéristiques techniques Vanne à opercule fonte à brides PN10

Data sheet

Reference
15000G00PN16040
Corps
Fonte EN GJL-250
Siège
Laiton
Chapeau
Fonte EN GJL-250
Joint
Graphite
Type de raccordement
À brides EN1092-1 PN10
Diamètre
En fonction du modèle choisi
Pression maximum
10 bar
Température minimum
-10°C
Température maximum
90°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
ISO 9001
Normalisation
Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à opercule fonte à brides PN10

Voici la liste des références et poids correspondants aux options séléctionnées.
15000G00PN16040 - Vanne à opercule fonte à brides PN10 - DN 40
Diameter DN DN 40
Packed weight 9,87kg
143.03 € tax excl.
Consulter
15000G00PN16050 - Vanne à opercule fonte à brides PN10 - DN 50
Diameter DN DN 50
Packed weight 11,865kg
163.48 € tax excl.
Consulter
15000G00PN16065 - Vanne à opercule fonte à brides PN10 - DN 65
Diameter DN DN 65
Packed weight 14,805kg
214.21 € tax excl.
Consulter
15000G00PN16080 - Vanne à opercule fonte à brides PN10 - DN 80
Diameter DN DN 80
Packed weight 19,845kg
250.97 € tax excl.
Consulter
15000G00PN16100 - Vanne à opercule fonte à brides PN10 - DN 100
Diameter DN DN 100
Packed weight 26,355kg
310.51 € tax excl.
Consulter
15000G00PN16125 - Vanne à opercule fonte à brides PN10 - DN 125
Diameter DN DN 125
Packed weight 37,38kg
378.2 € tax excl.
Consulter
15000G00PN16150 - Vanne à opercule fonte à brides PN10 - DN 150
Diameter DN DN 150
Packed weight 49,455kg
507.75 € tax excl.
Consulter
15000G00PN10200 - Vanne à opercule fonte à brides PN10 - DN 200
Diameter DN DN 200
Packed weight 71,505kg
822.87 € tax excl.
Consulter
15000G00PN10250 - Vanne à opercule fonte à brides PN10 - DN 250
Diameter DN DN 250
Packed weight 146,055kg
1478.78 € tax excl.
Consulter
15000G00PN10300 - Vanne à opercule fonte à brides PN10 - DN 300
Diameter DN DN 300
Packed weight 168,21kg
2131.19 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
15000G00PN16040 - Vanne à opercule fonte à brides PN10 - DN 40 DN 40 9,87kg 143.03 € tax excl.
15000G00PN16050 - Vanne à opercule fonte à brides PN10 - DN 50 DN 50 11,865kg 163.48 € tax excl.
15000G00PN16065 - Vanne à opercule fonte à brides PN10 - DN 65 DN 65 14,805kg 214.21 € tax excl.
15000G00PN16080 - Vanne à opercule fonte à brides PN10 - DN 80 DN 80 19,845kg 250.97 € tax excl.
15000G00PN16100 - Vanne à opercule fonte à brides PN10 - DN 100 DN 100 26,355kg 310.51 € tax excl.
15000G00PN16125 - Vanne à opercule fonte à brides PN10 - DN 125 DN 125 37,38kg 378.2 € tax excl.
15000G00PN16150 - Vanne à opercule fonte à brides PN10 - DN 150 DN 150 49,455kg 507.75 € tax excl.
15000G00PN10200 - Vanne à opercule fonte à brides PN10 - DN 200 DN 200 71,505kg 822.87 € tax excl.
15000G00PN10250 - Vanne à opercule fonte à brides PN10 - DN 250 DN 250 146,055kg 1478.78 € tax excl.
15000G00PN10300 - Vanne à opercule fonte à brides PN10 - DN 300 DN 300 168,21kg 2131.19 € tax excl.
