Brass ball valve with rotating nut - male, straight-through model, pre-meter, brass butterfly handle

Vannes à sphère laiton avant ou après compteur

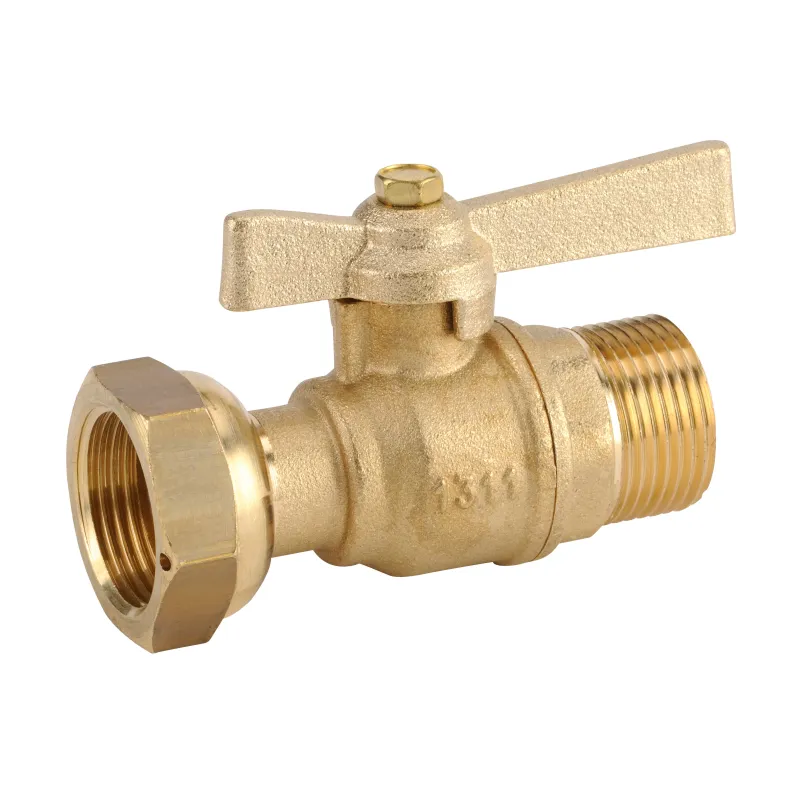

Vanne à sphère laiton écrou tournant modèle droit avant compteur mâle manette papillon laiton
search
  • Vanne à sphère laiton écrou tournant modèle droit avant compteur mâle manette papillon laiton
  • NOMENCLATURE MODELE ECROU PRISONNIER - MALE 636155
  • TEMPERATURE ( HORS VAPEUR ) 535 536 636155

Photos non contractuelles

Brass ball valve with rotating nut - male butterfly handle, brass, straight-through model, pre-meter, ACS-certified

Application:

  • Water supply and distribution networks
  • Minimum permissible temperature Ts: -10°C
  • Maximum permissible temperature Ts: +120°C
  • Maximum permissible pressure Ps: 20 bar

Available in:

Valve with captive nut / Male BSP with brass handle DN 3/4“

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€16.54 Tax included

13.78 € tax excl.

Unité de vente : Pièce
63610L000BMF020
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Brass ball valve with rotating nut - male, straight-through model, pre-meter, brass butterfly handle

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Before or after the meter
  • PTFE gland
  • Solid ball
  • With rotating nut
  • Sealing hole on the nut
  • 2/3-1/3 brass butterfly lever
  • Optional padlockable system for DN1/2" and 3/4" (Ref. 9810K0000000000)

Construction:

  • Body: Brushed CW617N-grade brass
  • Ball: CW617N-grade brass, chrome-plated
  • Ball seals: PTFE
  • Stuffing box: PTFE
  • Non-ejectable shaft
  • Rotating nut with sealing hole on the nut

Standards:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • A.C.S. Sanitary Compliance Certificate No. 13 ACC LY 133
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Captive nut diameter 3/4"
Connection Ø 3/4"
Flow 15
PS 20
Spacing 69

Caractéristiques techniques Brass ball valve with rotating nut - male, straight-through model, pre-meter, brass butterfly handle

Data sheet

Reference
63610L000BMF020
Type de vanne
RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Poignée papillon
Entraxe
69mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
3/4"
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation - Eau - Eau chauffage - Eau glacée et climatisation - Eau sanitaire et potable
Normes et certifications
Cermet - Certification ACS - Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704006314

Download documentation

FT 635

Fiche technique robinet de compteur droit Femelle- écrou tournant laiton 4MS ACS

Download (740.95KB)
