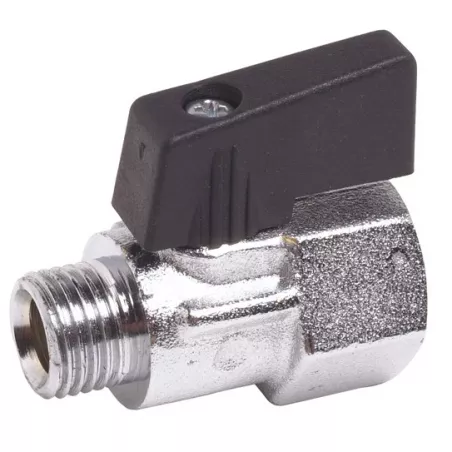

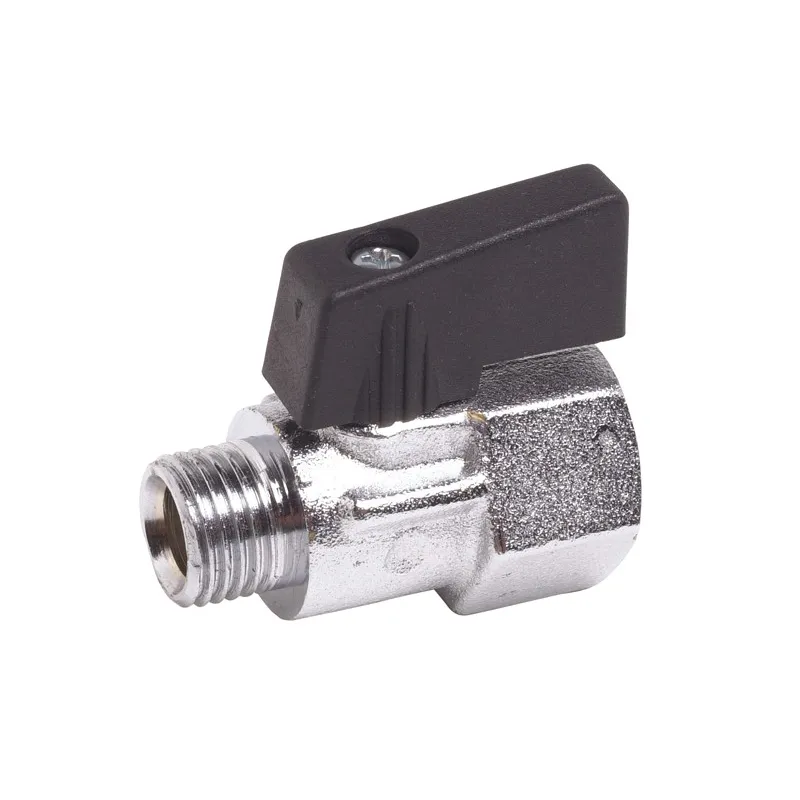

Mini nickel-plated brass ball valve (male-female) with pressure relief hole 1/4" (8/13)

Vannes à sphère laiton mini et micro
Mini vanne à sphère laiton nickelé mâle - femelle avec trou de décompression
search
  • Mini vanne à sphère laiton nickelé mâle - femelle avec trou de décompression
  • NOMENCLATURE MODELES MALE – FEMELLE ( REF. 674-694 )
  • DIMENSIONS MODELES MALE - FEMELLE ( en mm ) 674 694

Photos non contractuelles

Mini nickel-plated brass ball valve (male-female) with pressure relief hole

Brass ball valve

Application:

Water supply and distribution networks
Minimum permissible temperature Ts: -10°C Maximum permissible
temperature Ts: +90°C Maximum permissible
pressure Ps: 16 bar

Available in:

  • Male / Female with pressure relief DN 1/4" and 1/2"
Plus de détails
Normes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)1
1/4" (8/13)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€11.39 Tax included

9.49 € tax excl.

Unité de vente : Pièce
69400NAD0BMF008
Diameter (in inches): 1/4" (8/13)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Mini nickel-plated brass ball valve (male-female) with pressure relief hole

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Non-ejectable shaft
  • Solid ball
  • O-ring seal
  • Black aluminum lever
  • Tapered seat

Construction:

  • Nickel-plated brass body
  • Brass ball
  • PTFE ball seals
  • NBR seal on the shaft
  • Size: 1/4" to 1/2"
  • Connection: Male, Female BSP
  • Material: Nickel-plated brass body

Standardization:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Nominal Ø 1/4" 1/2"
Passage Ø 8 10
PS 16 16
Track gauge 41 43.5

Caractéristiques techniques Mini nickel-plated brass ball valve (male-female) with pressure relief hole

Data sheet

Reference
69400NAD0BMF008
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton
Siège
PTFE
Axe
Inéjectable Joint d'axe NBR
Commande
Couleur noire
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-10°C
Température maximum
90°C
Fluide admissible
Air comprimé Eau
Normes et certifications
ISO 9001 : 2008 (BSI)
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Trou de décompression
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781116142

Download documentation

FT 694

Fiche technique mini vanne à sphère laiton 4MS à décompression mâle femelle BSP

Download (682.3KB)
