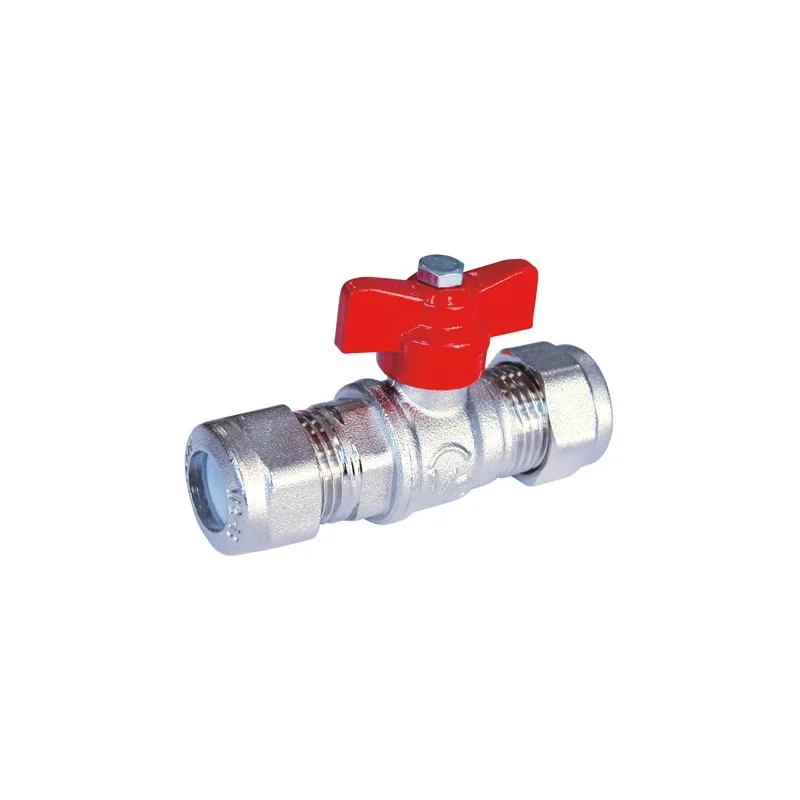

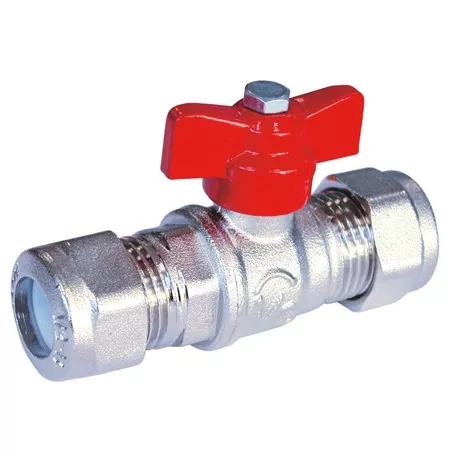

CW617N-grade brass ball valve with chrome-plated C+ fittings for copper tubing

Brass ball valve

Application:

For compatible standard fluids Minimum
permissible temperature Ts: +5°C Maximum permissible
temperature Ts: +90°C Maximum permissible
pressure PN: 16 bar (see curve in photo)

CAUTION: Spherical-conical fitting not included

Available in:

  • Male BSP / Male BSP with chrome-plated C+ fittings for copper and butterfly handle DN 10 to 16
Plus de détails
Normes et certifications : CermetNormes et certifications : SincertNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)1
10 ø
Are you an individual?
Are you a professional?

Log in to find out your discount.

€19.00 Tax included

15.83 € tax excl.

Unité de vente : Pièce
67000N000000010
Tube diameter: 10 Ø
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information CW617N-grade brass ball valve with chrome-plated C+ fittings for copper tubing

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Solid ball
  • PTFE gland
  • BSP male thread with chrome-plated C+ fittings for copper
  • Short aluminum butterfly handle

Construction:

  • Body: CW617N-alloyed brass, nickel-plated
  • Ball: CW617N-grade brass, chrome-plated
  • PTFE ball seals
  • PTFE gland
  • Non-ejectable stem
  • Size: DN 10 to 16
  • Connection: Male-Male BSP ball-and-socket with double cone for connection to copper tubing.
  • Material: Brass

Standardization:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • Cylindrical BSP male thread in accordance with ISO 228-1

Nominal Ø 10 12 14 16
Ø bore 9 9 12 12
PS 16 16 16 16
Track gauge 66 66 78 78

Caractéristiques techniques CW617N-grade brass ball valve with chrome-plated C+ fittings for copper tubing

Data sheet

Reference
67000N000000010
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
À compression Á visser BSP (pas du gaz)
Raccordement
Pour tube cuivre
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
Cermet ISO 9001 : 2008 (BSI) Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an
