PN20 brass ball valve with rotating nut - green brass handle 3/4" - 1/2"

Vannes à sphère laiton série NF et ACS
Vanne à sphère laiton PN20 à écrou tournant Mâle Femelle manette laiton 2/3 1/3 en 3/4"
search
  • Vanne à sphère laiton PN20 à écrou tournant Mâle Femelle manette laiton 2/3 1/3 en 3/4"
  • Momenclature Vanne à sphère laiton PN20 à écrou tournant Mâle Femelle manette laiton 2/3 1/3 en 3/4"
  • Courbe pression et température Vanne à sphère laiton PN20 à écrou tournant Mâle Femelle manette laiton 2/3 1/3 en 3/4"

Photos non contractuelles

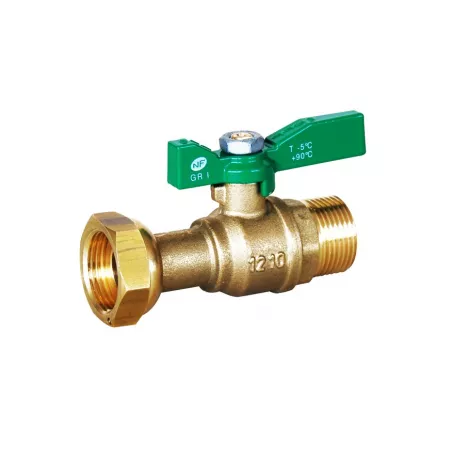

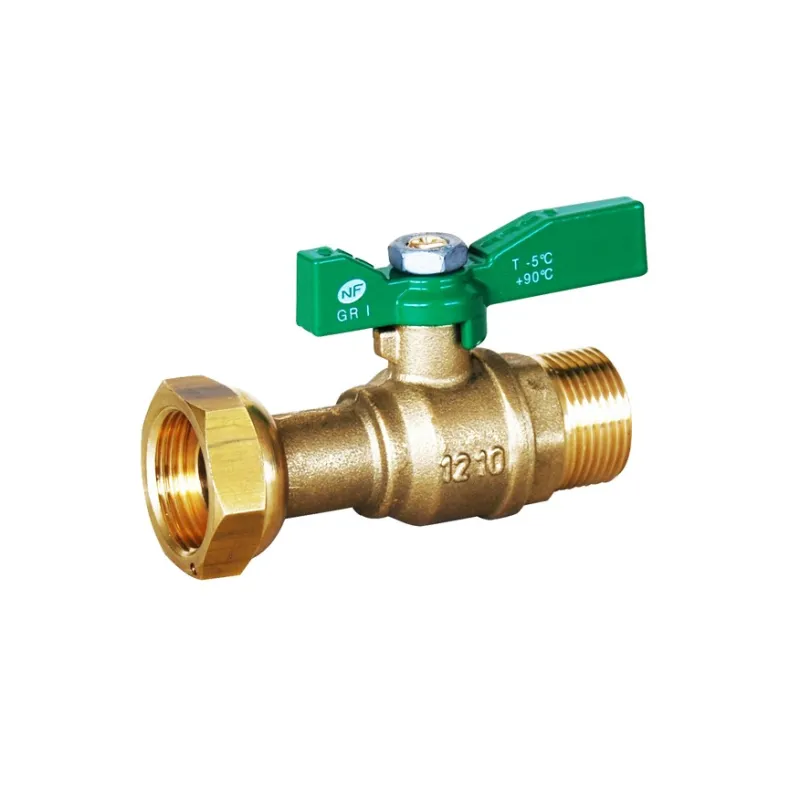

2/3-1/3 brass ball valve with rotating nut - male connection before the meter, NF and ACS certified, with green brass handle

Application:

Water supply and distribution networks
Minimum permissible temperature Ts: -10°C Maximum permissible
temperature Ts: +120°C Maximum permissible
pressure Ps: 20 bar

Available in:

  • Green aluminum butterfly handle, 1/2" or 3/4" connection, 3/4" captive nut

10-year manufacturer’s warranty (the manufacturer’s warranty does not cover installation defects or wear and tear) for DN 3/4" NF

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : NFType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
3/4" - 1/2"
Are you an individual?
Are you a professional?

Log in to find out your discount.

€20.00 Tax included

16.67 € tax excl.

Unité de vente : Pièce
64200LNFBMF2015
Ø Écrou prisonnier - Ø Raccordement: 3/4" - 1/2"
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information PN20 brass ball valve with rotating nut - green brass handle

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Before or after the meter
  • PTFE gland
  • Solid ball
  • With rotating nut
  • Sealing hole on the nut
  • 2/3-1/3 brass lever in DN 1/2" and 3/4"
  • Manufactured in accordance with NF079 standard for DN 3/4"-1/2" and 3/4"-3/4"
  • Made in Italy
  • Perforated ball (prevents water stagnation between the ball and the body) in DN 3/4"-1/2" and 3/4"-3/4"
  • PTFE gland + EPDM O-ring for DN 3/4"
  • Optional padlockable system for DN 1/2"-1/2", 3/4"-3/4", and 3/4"-1" (Ref. 9810K0000000000)

Construction:

  • Body: CW617N-grade brass, brushed interior and nickel-plated exterior.
  • Ball: Perforated CW617N-grade brass, chrome-plated: limited fluid retention.
  • Ball seals: PTFE.
  • Double shaft sealing via PTFE gland and EPDM O-ring.
  • Non-ejectable stem.
  • Handle and nut: corrosion-resistant.
  • Reversible handle.
  • Traceability of handle and body.

Standards:

  • Manufactured in accordance with ISO 9001:2008
  • Manufactured in accordance with the certification requirements of the NF079 mark (for DN 3/4"-1/2" and 3/4"-3/4")
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • A.C.S. Sanitary Conformity Certificate No. 13 ACC LY 132 for NF valves DN 3/4"-1/2" and 3/4"-3/4"
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Ø locknut 3/4" 3/4"
Connection Ø 1/2" 3/4"
Inlet diameter 15 15
PS 20 20
Track width 80 80

Caractéristiques techniques PN20 brass ball valve with rotating nut - green brass handle

Data sheet

Reference
64200LNFBMF2015
Type de vanne
RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur verte - Poignée et écrou anti-corrosion
Entraxe
80mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Eau sanitaire et potable
Normes et certifications
Certification ACS - NF
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Sphère percée (évite la rétention d'eau) jusqu'au 1"1/2 - Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704006932

Download documentation

FT 642

Fiche technique Vanne à sphère laiton PN20 à écrou tournant - M 641

Download (1.2MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit PN20 brass ball valve with rotating nut - green brass handle

Voici la liste des références et poids correspondants aux options séléctionnées.
64200LNFBMF2015 - PN20 brass ball valve with rotating nut - green brass handle - 3/4" - 1/2"
Ø Écrou prisonnier - Ø Raccordement 3/4" - 1/2"
Packed weight 0,27825kg
16.67 € tax excl.
Consulter
64200LNFBMF2020 - PN20 brass ball valve with rotating nut - green brass handle - 3/4" - 3/4"
Ø Écrou prisonnier - Ø Raccordement 3/4" - 3/4"
Packed weight 0,28875kg
16.67 € tax excl.
Consulter
Référence - Désignation Ø Écrou prisonnier - Ø Raccordement Packed weight Prix
64200LNFBMF2015 - PN20 brass ball valve with rotating nut - green brass handle - 3/4" - 1/2" 3/4" - 1/2" 0,27825kg 16.67 € tax excl.
64200LNFBMF2020 - PN20 brass ball valve with rotating nut - green brass handle - 3/4" - 3/4" 3/4" - 3/4" 0,28875kg 16.67 € tax excl.
