Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP 1/2" (15/21)

Vannes à sphère PVC bâtiment
Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP
search
  • Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP
  • NOMENCLATURE 583 584
  • DIMENSIONS MODELE AVEC EMBOUTS TARAUDES 584
  • DIAGRAMME PERTE DE CHARGES 583 584
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 583 584

Photos non contractuelles

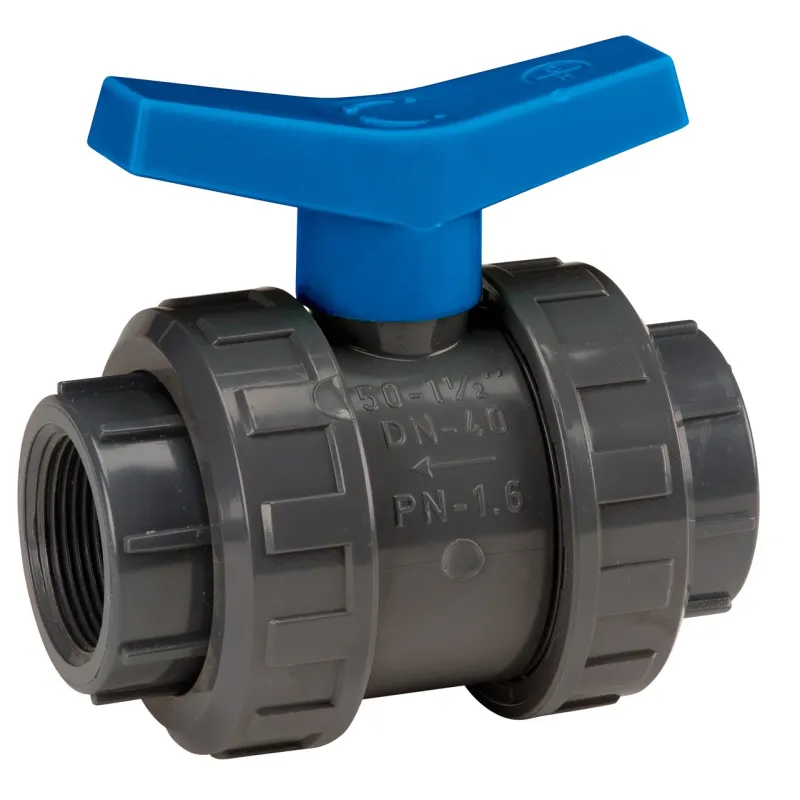

Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP pour réseaux d’adduction et distribution d’eau, piscine, irrigation, arrosage

Robinet à boisseau sphérique à bille en PVC-U ~
PVC-U ball valve

Utilisation :

  • Réseaux d'adduction et de distribution d'eau ( Piscine, irrigation et arrosage )
  • Δp maxi : 3 bars
  • Température mini admissible Ts : + 0 °C
  • Température maxi admissible Ts : + 60°C
  • Pression maxi admissible PN : 16 bars jusqu’au DN 50, 10 bars au-delà pour modèle à coller Ref.583 ( voir courbe ci-dessous )

Disponible en :

  • Avec embouts Femelle / Femelle taraudés BSP du DN 1/2“ au 3“
Plus de détails
Normes et certifications : ISO 9001 Bureau VERITASType de raccordement : Á visser BSP (pas du gaz)1
1/2" (15/21)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€12.41 Tax included

10.34 € tax excl.

Unité de vente : Pièce
58400P000BFF015
Diameter (in inches): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP

Caractéristiques techniques :

  • Respecter le sens de passage indiqué sur le corps par une flèche
  • Modèle 3 pièces
  • Presse étoupe PTFE
  • Double joint torique EPDM
  • Passage intégral ( sauf DN3“ )
  • Poignée en PP

Construction :

  • Corps et sphère en P.V.C-U
  • Joints de sphère HDPE
  • Double joint torique EPDM à l’axe
  • Poignée Polypropylène
  • Dimension : DN 1/2“ à 3“
  • Raccordement : Femelle - Femelle taraudés BSP
  • Matière : PVC-U

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Dimensions suivant la norme EN 1452
  • Test suivant la norme UNE EN 917
  • Taraudage cylindrique femelle BSP suivant la norme ISO 228-1

Ø raccord 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3"
Ø passage 15 20 25 32 40 50 63 63
PS 16 16 16 16 16 16 10 10
Écartement 94.5 102 115 130 144 166 224 230

Caractéristiques techniques Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP

Data sheet

Reference
58400P000BFF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégrale sauf modèle 3"
Corps
PVC-U
Obturateur
PVC-U
Siège
HDPE
Axe
Double joint torique EPDM
Presse-étoupe
Joint torique EPDM
Commande
Couleur bleu
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression différentielle
3B max
Pression de service
En fonction du modèle choisi
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Arrosage et irrigation Eau Piscine réseaux d'adduction et distribution d'eau
Normes et certifications
ISO 9001 Bureau VERITAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781113202

Download documentation

FT 584

Fiche technique vanne à sphère PVC-U série Bâtiment femelle femelle BSP

Download (1.07MB)

Caractéristiques liées à la version du produit Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP

Voici la liste des références et poids correspondants aux options séléctionnées.
58400P000BFF015 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,1575kg
10.34 € tax excl.
Consulter
58400P000BFF020 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,2142kg
12.51 € tax excl.
Consulter
58400P000BFF025 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 0,32445kg
15.7 € tax excl.
Consulter
58400P000BFF032 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1"1/4 (33/42)
Diameter (in inches) 1"1/4 (33/42)
Packed weight 0,483kg
19.79 € tax excl.
Consulter
58400P000BFF040 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1"1/2 (40/49)
Diameter (in inches) 1"1/2 (40/49)
Packed weight 0,819kg
23.5 € tax excl.
Consulter
58400P000BFF050 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 2" (50/60)
Diameter (in inches) 2" (50/60)
Packed weight 1,18755kg
34.42 € tax excl.
Consulter
58400P000BFF065 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 2"1/2 (66/76)
Diameter (in inches) 2"1/2 (66/76)
Packed weight 2,66385kg
120.35 € tax excl.
Consulter
58400P000BFF080 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 3" (80/90)
Diameter (in inches) 3" (80/90)
Packed weight 3,8598kg
176.87 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
58400P000BFF015 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1/2" (15/21) 1/2" (15/21) 0,1575kg 10.34 € tax excl.
58400P000BFF020 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 3/4" (20/27) 3/4" (20/27) 0,2142kg 12.51 € tax excl.
58400P000BFF025 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1" (26/34) 1" (26/34) 0,32445kg 15.7 € tax excl.
58400P000BFF032 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1"1/4 (33/42) 1"1/4 (33/42) 0,483kg 19.79 € tax excl.
58400P000BFF040 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 1"1/2 (40/49) 1"1/2 (40/49) 0,819kg 23.5 € tax excl.
58400P000BFF050 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 2" (50/60) 2" (50/60) 1,18755kg 34.42 € tax excl.
58400P000BFF065 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 2"1/2 (66/76) 2"1/2 (66/76) 2,66385kg 120.35 € tax excl.
58400P000BFF080 - Vanne à sphère PVC modèle bâtiment Femelle - Femelle taraudés BSP - 3" (80/90) 3" (80/90) 3,8598kg 176.87 € tax excl.
