Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH 21.3

Brides acier
Bride plate à souder face droite sans portée de joint PN 40 type 01 A - P250GH
search
  • Bride plate à souder face droite sans portée de joint PN 40 type 01 A - P250GH
  • Dimensions Bride plate à souder face droite sans portée de joint PN 40 type 01 A - P235GH
  • Bride plate à souder face droite sans portée de joint PN 40 type 01 A - P235GH
  • Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P235GH

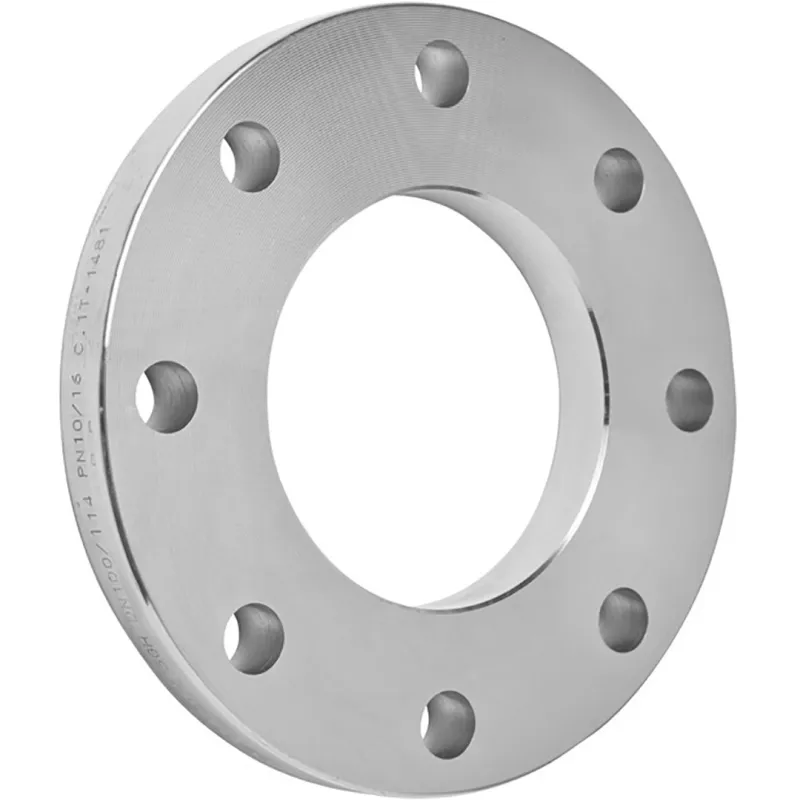

Photos non contractuelles

Bride plate à souder face droite sans portée de joint PN 40 - série normale - nuance d'acier P245GH ou P250GH

PN 40 - type 01 A

Les brides en acier carbone sont fabriquées selon la norme NF EN 1092-1 qui a pris effet le 20 août 2002 et a été modifiée, afin d'être simplifiée en novembre 2007.

  • Matière : Les brides sont exécutées avec les nuances d'acier P235GH
  • Température : Les brides ne peuvent pas être utilisées en dehors de la fourchette de température de -10°C à +100°C
  • Utilisation : Les brides sont notamment préconisées pour le transport de fluides ou de gaz.
Plus de détails
1
21.3
Are you an individual?
Are you a professional?

Log in to find out your discount.

€2.70

2.7 € tax excl.

Unité de vente : Pièce
BR01AC0PN400015
diamètre tube: 21.3
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH

PN 40 - type 01 A

DN D K L Nbre
Trous		 TUBE B1 C1 Poids
kg
15 95 65 14 4 21.3 22.0 14 0.6
20 105 75 14 4 26.9 27.5 16 1
25 115 85 14 4 33.7 34.5 16 1
32 140 100 18 4 42.4 43.5 18 2
40 150 110 18 4 48.3 49.5 18 2

Caractéristiques techniques Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH

Data sheet

Reference
BR01AC0PN400015
Type
Plate type 01
Matière
Acier P245GH Acier P250GH
Diamètre
En fonction du modèle choisi
Pression nominale
PN 40
Température minimum
-10°C
Température maximum
100°C
Normes et certifications
EN 1092-1
Normalisation
Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT Bride Plate acier

Fiche technique Bride plate acier à souder

Download (212.18KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH

Voici la liste des références et poids correspondants aux options séléctionnées.
BR01AC0PN400015 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 21.3
diamètre tube 21.3
Packed weight 0,63kg
2.7 € tax excl.
Consulter
BR01AC0PN400020 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 26.9
diamètre tube 26.9
Packed weight 1,05kg
3.74 € tax excl.
Consulter
BR01AC0PN400025 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 33.7
diamètre tube 33.7
Packed weight 1,05kg
4.49 € tax excl.
Consulter
BR01AC0PN400032 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 42.4
diamètre tube 42.4
Packed weight 2,1kg
7.15 € tax excl.
Consulter
BR01AC0PN400040 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 48.3
diamètre tube 48.3
Packed weight 2,1kg
8.16 € tax excl.
Consulter
Référence - Désignation diamètre tube Packed weight Prix
BR01AC0PN400015 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 21.3 21.3 0,63kg 2.7 € tax excl.
BR01AC0PN400020 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 26.9 26.9 1,05kg 3.74 € tax excl.
BR01AC0PN400025 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 33.7 33.7 1,05kg 4.49 € tax excl.
BR01AC0PN400032 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 42.4 42.4 2,1kg 7.15 € tax excl.
BR01AC0PN400040 - Bride plate à souder face droite sans portée de joint PN 40 série normale - type 01 A - P245GH ou P250GH - 48.3 48.3 2,1kg 8.16 € tax excl.
