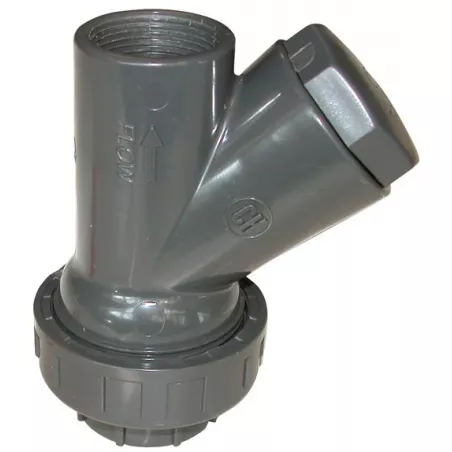

Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP 1"1/4 (33/42)

Clapet anti retour à boule
Clapet de non-retour fonte système à boule en P.V.C-U - EN
search
  • Clapet de non-retour fonte système à boule en P.V.C-U - EN
  • Clapet de non-retour fonte système à boule en P.V.C
  • NOMENCLATURE 334
  • DIMENSIONS ( en mm ) 334
  • DIAGRAMME PERTES DE CHARGES 334
  • POSITIONS DE MONTAGE 334

Photos non contractuelles

Clapet de non-retour système à boule en P.V.C-U - EN  femelle BSP pour station de relevage conforme NF EN 12050-4

Utilisation :

  • Réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini admissible Ts : 0°C
  • Température maxi admissible Ts :+ 60°C
  • Pression maxi admissible PN : 10 bars

Disponible en :

  • Femelle / femelle taraudé cylindrique BSP du DN1“1/4 au 3“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Type de raccordement : Á visser BSP (pas du gaz)1
1"1/4 (33/42)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€90.20 Tax included

75.17 € tax excl.

Unité de vente : Pièce
33400P000BFF032
Diameter (in inches): 1"1/4 (33/42)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP

Caractéristiques :

  • Clapet à boule
  • Montage vertical avec fluide ascendant ou horizontal (respecter le sens de passage indiqué sur le corps par une flèche )
  • Femelle / femelle BSP
  • Bouchon de visite
  • Faibles pertes de charges

Construction :

  • Corps et trappe de visite P.V.C-U
  • Boule Aluminium revêtue EPDM
  • Joint EPDM
  • Bouchon de visite P.V.C-U
  • Dimensions : DN 1“1/4 à 3“
  • Raccordement : Taraudé femelle BSP
  • Matière : PVC-U

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Conforme à la norme pour les stations de relevage NF EN 12050-4
  • Taraudage cylindrique femelle BSP suivant la norme ISO 228-1

Ø nominal 1"1/4 1"1/2 2" 2"1/2 3"
PS 10 10 10 10 10
Écartement 144 158 190 270 324

Caractéristiques techniques Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP

Data sheet

Reference
33400P000BFF032
Type de clapet / filtre
Horizontal Système à boule Vertical avec fluide ascendant
Corps
PVC-U
Obturateur
Boule aluminium revêtu EPDM
Joint
EPDM
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
10B
Température minimum
0°C
Température maximum
60°C
Fluide admissible
réseaux d'adduction et distribution d'eau
Normes et certifications
Conforme aux stations de relevage selon norme NF EN 12050-4
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781148389

Download documentation

FT 334

Fiche technique Clapet de non-retour fonte système à boule en P.V.C-U - EN 334

Download (871.14KB)

Caractéristiques liées à la version du produit Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP

Voici la liste des références et poids correspondants aux options séléctionnées.
33400P000BFF032 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 1"1/4 (33/42)
Diameter (in inches) 1"1/4 (33/42)
Packed weight 0,441kg
75.17 € tax excl.
Consulter
33400P000BFF040 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 1"1/2 (40/49)
Diameter (in inches) 1"1/2 (40/49)
Packed weight 0,72555kg
100.85 € tax excl.
Consulter
33400P000BFF050 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 2" (50/60)
Diameter (in inches) 2" (50/60)
Packed weight 1,18125kg
137.22 € tax excl.
Consulter
33400P000BFF065 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 2"1/2 (66/76)
Diameter (in inches) 2"1/2 (66/76)
Packed weight 2,53155kg
199.97 € tax excl.
Consulter
33400P000BFF080 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 3" (80/90)
Diameter (in inches) 3" (80/90)
Packed weight 4,305kg
309.47 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
33400P000BFF032 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 1"1/4 (33/42) 1"1/4 (33/42) 0,441kg 75.17 € tax excl.
33400P000BFF040 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 1"1/2 (40/49) 1"1/2 (40/49) 0,72555kg 100.85 € tax excl.
33400P000BFF050 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 2" (50/60) 2" (50/60) 1,18125kg 137.22 € tax excl.
33400P000BFF065 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 2"1/2 (66/76) 2"1/2 (66/76) 2,53155kg 199.97 € tax excl.
33400P000BFF080 - Clapet de non-retour système à boule en P.V.C-U - EN femelle BSP - 3" (80/90) 3" (80/90) 4,305kg 309.47 € tax excl.
