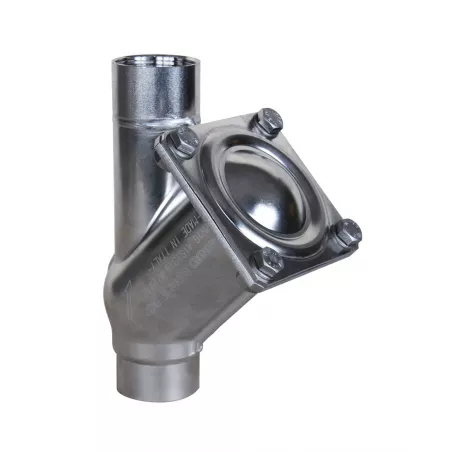

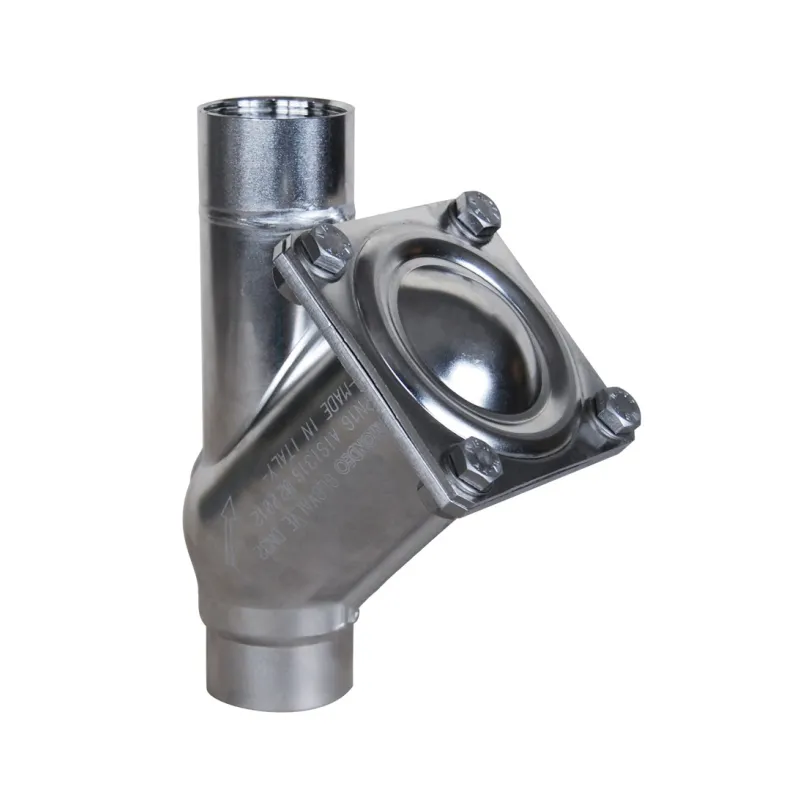

Clapet de non-retour système à boule acier inox ASTM A182 F316 Embouti femelle BSP 1"1/4 (33/42)

Clapet anti retour à boule
Clapet de non-retour système à boule acier inox ASTM A182 F316 Embouti
search
  • Clapet de non-retour système à boule acier inox ASTM A182 F316 Embouti
  • NOMENCLATURE 339
  • DIMENSIONS ( en mm ) 339
  • DIAGRAMME PERTES DE CHARGES 339
  • POSITIONS DE MONTAGE 339

Photos non contractuelles

Clapet de non-retour système à boule en acier inox ASTM A182 F316 Embouti femelle BSP pour station de relevage

Utilisation :

  • Eaux usées, fluides denses et visqueux
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts :+ 150°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Femelle / femelle taraudé cylindrique BSP du DN1“1/4 au 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : ISO 9001 : 2008 RINAType de raccordement : Á visser BSP (pas du gaz)1
1"1/4 (33/42)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€368.71

368.71 € tax excl.

Unité de vente : Pièce
33900I000BFF032
Diamètre (en pouce): 1"1/4 (33/42)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Clapet de non-retour système à boule acier inox ASTM A182 F316 Embouti femelle BSP

Caractéristiques :

  • Clapet à boule
  • Montage vertical avec fluide ascendant ou horizontal (respecter le sens de passage indiqué sur le corps par une flèche )
  • Femelle / femelle
  • Trappe de visite facilitant la maintenance
  • Corps inox 316
  • Joint FPM
  • Clapet testé unitairement à 3 bars d’air comprimé

Construction :

  • Corps et trappe de visite P.V.C-U
  • Boule Aluminium revêtue EPDM
  • Joint EPDM
  • Bouchon de visite P.V.C-U
  • Dimensions : DN 1“1/4 à 2“
  • Raccordement : Taraudé femelle BSP
  • Matière : Acier inox

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Taraudage cylindrique femelle BSP suivant la norme ISO 228-1

Ø nominal 1"1/4 1"1/2 2"
PS 16 16 16
Écartement 175 190 210

Caractéristiques techniques Clapet de non-retour système à boule acier inox ASTM A182 F316 Embouti femelle BSP

Data sheet

Reference
33900I000BFF032
Type de clapet / filtre
Horizontal Système à boule Vertical avec fluide ascendant
Corps
Inox ASTM A182 F316
Obturateur
Boule aluminium revêtu FKM
Joint
FKM
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
150°C
Fluide admissible
Évacuation eaux usées, chargées et visqueuses
Normes et certifications
ISO 9001 : 2008 RINA
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781170960

Download documentation

FT 339

Fiche technique Clapet de non-retour système à boule acier inox Embouti 339

Download (688.2KB)

Caractéristiques liées à la version du produit Clapet de non-retour système à boule acier inox ASTM A182 F316 Embouti femelle BSP

Voici la liste des références et poids correspondants aux options séléctionnées.
