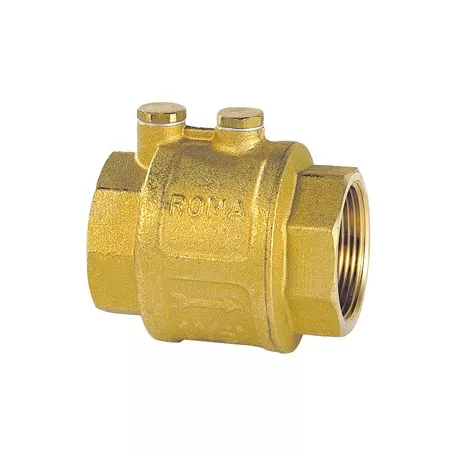

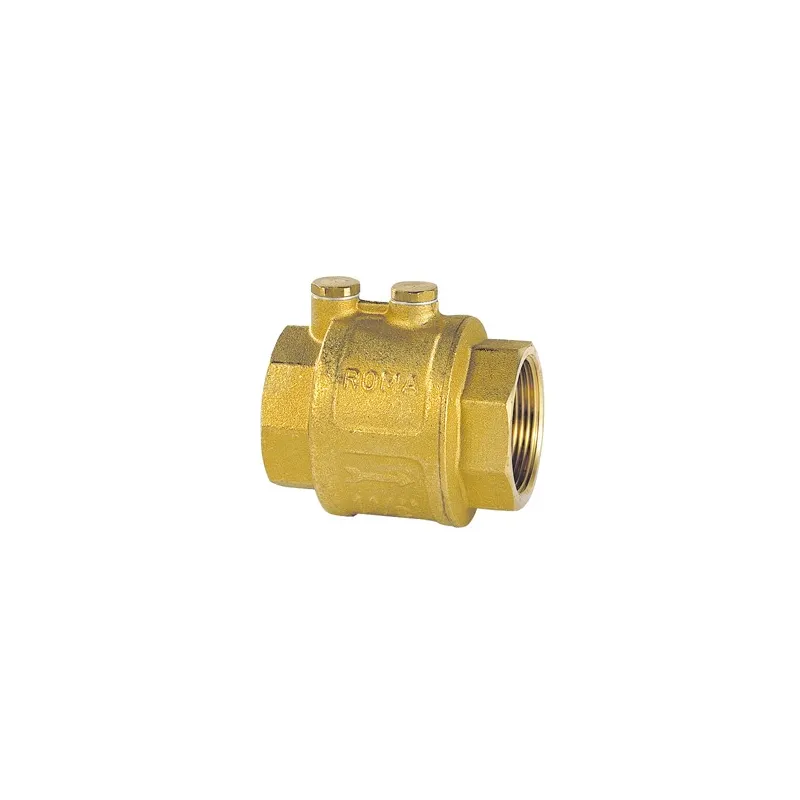

Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle 3/8" (12/17)

Clapet anti retour toutes positions à double guidage
Clapet de non-retour série 315 toutes positions double guidage femelle-femelle
search
  • Clapet de non-retour série 315 toutes positions double guidage femelle-femelle
  • NOMENCLATURE 315
  • DIMENSIONS ( en mm ) 315
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 315
  • DIAGRAMME PERTES DE CHARGES 315

Photos non contractuelles

Clapets de non-retour 315 laiton titré CW617N, obturateur acier inox ASTM A182 F304 toutes positions raccordement femelle-femelle

Utilisation :

  • Chauffage, eau potable
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 100°C pour eau et 150°C pour air et hydrocarbures
  • Pressions maxi admissibles Ps : 25 bars jusqu’au DN 1“ , 18 bars du DN 1“1/4 au DN 2“ ( voir courbe ci dessous )

Disponible en : Raccordement taraudé femelle BSP cylindrique du DN 3/8“ au DN 2“ avec purges 1/4“ BSP

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
3/8" (12/17)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€16.57 Tax included

13.81 € tax excl.

Unité de vente : Pièce
31500L000BFF010
Diameter (in inches): 3/8" (12/17)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Modèle femelle / femelle BSP
  • Obturateur Acier Inox ASTM A182 F304
  • Double guidage axial et latéral assurant un centrage parfait de l’obturateur sur le siège
  • Ouverture à faible pression
  • Corps en laiton titré CW617N assurant une meilleure résistance mécanique
  • Ressort de rappel en inox 302 permettant un montage toutes positions
  • Joint FKM garantissant une excellente étanchéité haute / basse pression
  • Avec purge amont et aval 1/4“ BSP
  • Pression d’ouverture entre 50 et 200 mbar

Construction :

  • Corps Laiton titré CW617N brossé
  • Obturateur Acier Inox ASTM A182 F304
  • Joint FKM
  • Avec purge amont et aval 1/4 BSP
  • Bouchons en Laiton
  • Dimensions : DN 3/8" à 2"
  • Raccordement : Femelle BSP
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive (article 1, § 3.2)
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC NY 213
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
PS 25 25 25 25 18 18 18
Écartement 63 68.5 69.5 79 84 93.5 108

Caractéristiques techniques Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle

Data sheet

Reference
31500L000BFF010
Avis de l'équipe
Particulièrement adapté aux hydrocarbures
Type de clapet / filtre
Système à double guidage Toutes positions
Corps
Laiton titré CW617N
Obturateur
Inox ASTM A182 F304
Joint
FKM
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
+100°C pour l'eau / +150°C pour air et hydrocarbure
Fluide admissible
Air comprimé Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable Hydrocarbures Mazout
Normes et certifications
Certification ACS Certification IQNET
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Bouchon Purge
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8023298011093

Download documentation

FT 315

Fiche technique Clapet de non-retour série toutes positions double guidage à purge femelle-femelle 315

Download (814.28KB)

Caractéristiques liées à la version du produit Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle

Voici la liste des références et poids correspondants aux options séléctionnées.
31500L000BFF010 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 3/8" (12/17)
Diameter (in inches) 3/8" (12/17)
Packed weight 0,25515kg
13.81 € tax excl.
Consulter
31500L000BFF015 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,2709kg
14.59 € tax excl.
Consulter
31500L000BFF020 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,3675kg
18.23 € tax excl.
Consulter
31500L000BFF025 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 0,5103kg
24.99 € tax excl.
Consulter
31500L000BFF032 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1"1/4 (33/42)
Diameter (in inches) 1"1/4 (33/42)
Packed weight 0,7308kg
34.19 € tax excl.
Consulter
31500L000BFF040 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1"1/2 (40/49)
Diameter (in inches) 1"1/2 (40/49)
Packed weight 0,98595kg
47.84 € tax excl.
Consulter
31500L000BFF050 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 2" (50/60)
Diameter (in inches) 2" (50/60)
Packed weight 1,491kg
70.72 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
31500L000BFF010 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 3/8" (12/17) 3/8" (12/17) 0,25515kg 13.81 € tax excl.
31500L000BFF015 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1/2" (15/21) 1/2" (15/21) 0,2709kg 14.59 € tax excl.
31500L000BFF020 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 3/4" (20/27) 3/4" (20/27) 0,3675kg 18.23 € tax excl.
31500L000BFF025 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1" (26/34) 1" (26/34) 0,5103kg 24.99 € tax excl.
31500L000BFF032 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1"1/4 (33/42) 1"1/4 (33/42) 0,7308kg 34.19 € tax excl.
31500L000BFF040 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 1"1/2 (40/49) 1"1/2 (40/49) 0,98595kg 47.84 € tax excl.
31500L000BFF050 - Clapet de non-retour série 315 toutes positions double guidage à purge femelle-femelle - 2" (50/60) 2" (50/60) 1,491kg 70.72 € tax excl.
