Clapet de non-retour double battant acier inox ASTM A351 CF8M dn 50

Clapet double battant
Clapet de non-retour double battant acier inox ASTM A351 CF8M
search
  • Clapet de non-retour double battant acier inox ASTM A351 CF8M
  • Schéma 370 371 372
  • NOMENCLATURE DN40-80 370 371 372
  • NOMENCLATURE DN100-600 370 371 372
  • DIMENSIONS REF.370 371
  • DIAGRAMME PERTES DE CHARGES 370 371 372

Photos non contractuelles

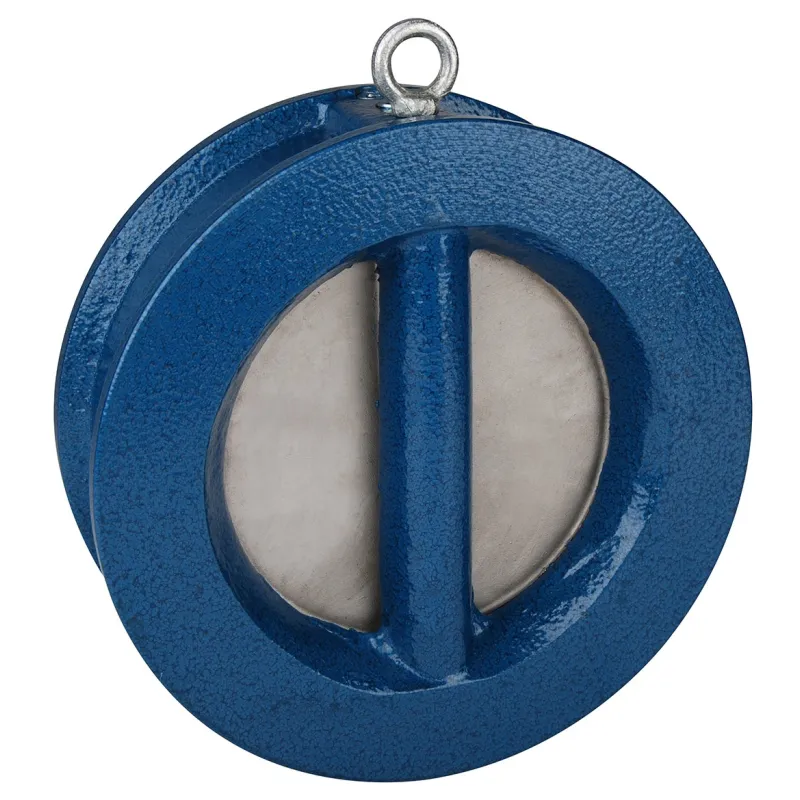

Clapet de non-retour double battant fonte en acier inox ASTM A351 CF8M

Utilisation :

  • Chauffage, réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini et maxi admissible Ts : - 10°C à + 110°C pour modèle corps fonte joint EPDM
  • Pression maxi admissible Ps : 16 bars jusqu’au DN300 inclus et 10 bars au-delà
  • Ne pas utiliser en régime pulsatoire

Disponible en : Corps fonte avec battants inox entre brides PN10/16 du DN50 au 300

Respecter le sens de passage indiqué sur le corps par une flèche
Ne pas utiliser en régime pulsatoire
Certificat CCPU 3.1 : cliquez ici

Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001 Bureau VERITASNormes et certifications : TUV PED 97/23/CEType de raccordement : Entre brides PN10-161
dn 50
Are you an individual?
Are you a professional?

Log in to find out your discount.

€59.96

59.96 € tax excl.

Unité de vente : Pièce
37100F00PN16050
Diamètre DN: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Clapet de non-retour double battant acier inox ASTM A351 CF8M

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Clapet de non-retour double battant acier inox ASTM A351 CF8M

Caractéristiques :

  • Joint vulcanisé
  • Anneau de levage à partir du DN200
  • Montage vertical avec fluide ascendant ou horizontal (respecter le sens de passage indiqué sur le corps par une flèche )
  • Montage entre brides PN10/16 ou PN25
  • Corps fonte avec peinture époxy épaisseur 50-100 microns couleur RAL 003 pour modèles

Construction :

  • Corps Fonte EN GJL-250
  • Battant Acier Inox ASTM A351 CF8M
  • Siège EPDM
  • Peinture Epoxy
  • Anneau de levage à partir du DN200
  • Dimensions : DN 50 à 300
  • Raccordement : Entre brides PN10/16
  • Matière : Corps Fonte

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III module H
  • Conception suivant la norme API 594
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Écartement suivant la norme EN 558 Série 50
  • Pour raccordement entre brides suivant la norme EN 1092-1 PN10/16 pour les clapets fonte

Ø nominal 50 65 80 100 125 150 200 250 300
PS 16 16 16 16 16 16 16 16 16
Écartement 54 54 57 64 70 76 95 108 144
PN 10/16 10/16 10/16 10/16 10/16 10/16 10/16 10/16 10/16

Caractéristiques techniques Clapet de non-retour double battant acier inox ASTM A351 CF8M

Data sheet

Reference
37100F00PN16050
Type de clapet / filtre
Horizontal Système à double battants Vertical avec fluide ascendant
Corps
Fonte EN GJL-250
Obturateur
Inox ASTM A351 CF8M
Siège
EPDM
Entraxe
En fonction du modèle choisi Écartement EN558 série 50
Type de raccordement
Entre brides PN10-16
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-10°C
Température maximum
110°C
Fluide admissible
Eau Eau chauffage Eau glacée et climatisation réseaux d'adduction et distribution d'eau
Normes et certifications
CE ISO 9001 Bureau VERITAS TUV PED 97/23/CE
Normalisation
Directive 2014/68/UE
Équipements
Anneau de levage à partir du DN200 Peinture Epoxy
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781157183

Download documentation

FT 371

Fiche technique clapet fonte double battant Fonte inox EPDM

Download (1.23MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Clapet de non-retour double battant acier inox ASTM A351 CF8M

Voici la liste des références et poids correspondants aux options séléctionnées.
37100F00PN16050 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 50
Diamètre DN DN 50
Packed weight 1,7115kg
59.96 € tax excl.
Consulter
37100F00PN16065 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 65
Diamètre DN DN 65
Packed weight 2,415kg
72.83 € tax excl.
Consulter
37100F00PN16080 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 80
Diamètre DN DN 80
Packed weight 3,297kg
96.33 € tax excl.
Consulter
37100F00PN16100 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 100
Diamètre DN DN 100
Packed weight 4,725kg
126.13 € tax excl.
Consulter
37100F00PN16125 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 125
Diamètre DN DN 125
Packed weight 7,0245kg
176.8 € tax excl.
Consulter
37100F00PN16150 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 150
Diamètre DN DN 150
Packed weight 9,5025kg
236.96 € tax excl.
Consulter
37100F00PN16200 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 200
Diamètre DN DN 200
Packed weight 16,485kg
410.57 € tax excl.
Consulter
37100F00PN16250 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 250
Diamètre DN DN 250
Packed weight 28,287kg
652.6 € tax excl.
Consulter
37100F00PN16300 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 300
Diamètre DN DN 300
Packed weight 40,8135kg
883.42 € tax excl.
Consulter
Référence - Désignation Diamètre DN Packed weight Prix
37100F00PN16050 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 50 DN 50 1,7115kg 59.96 € tax excl.
37100F00PN16065 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 65 DN 65 2,415kg 72.83 € tax excl.
37100F00PN16080 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 80 DN 80 3,297kg 96.33 € tax excl.
37100F00PN16100 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 100 DN 100 4,725kg 126.13 € tax excl.
37100F00PN16125 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 125 DN 125 7,0245kg 176.8 € tax excl.
37100F00PN16150 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 150 DN 150 9,5025kg 236.96 € tax excl.
37100F00PN16200 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 200 DN 200 16,485kg 410.57 € tax excl.
37100F00PN16250 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 250 DN 250 28,287kg 652.6 € tax excl.
37100F00PN16300 - Clapet de non-retour double battant acier inox ASTM A351 CF8M - DN 300 DN 300 40,8135kg 883.42 € tax excl.
