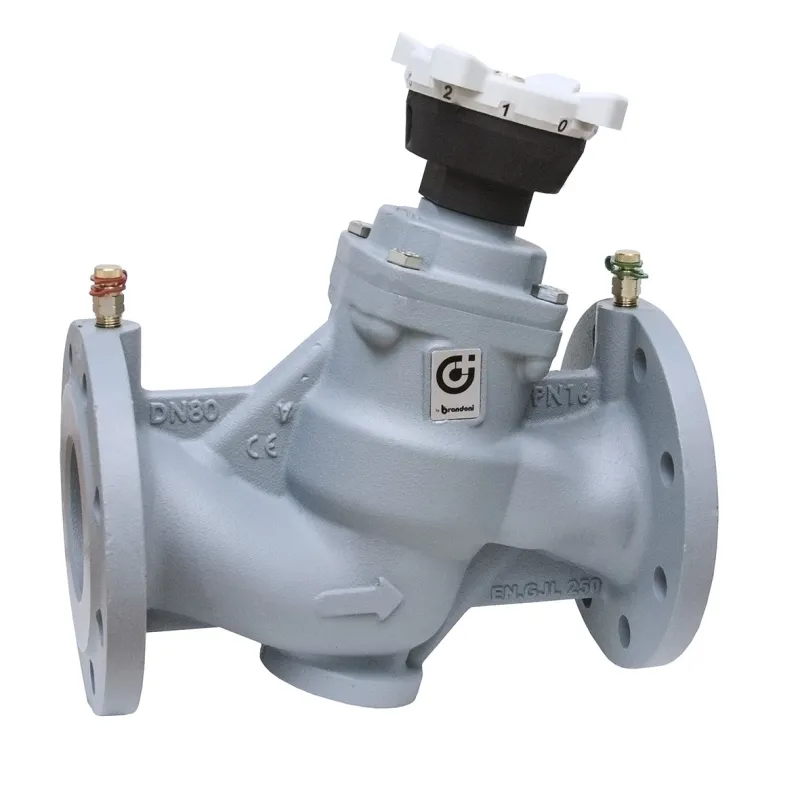

Vanne d'équilibrage pour circuit hydraulique fonte à brides dn 65

Série 130 à brides, particularité de construction :

Obturateur en technopolymère :

L’obturateur de cette série de vannes est en technopolymère, matériau particulièrement résistant à l’abrasion du passage continu du fluide.

Poignée de réglage :

La forme de la poignée de réglage est le résultat d’une recherche ergonomique pour assurer le maximum de confort à l’opérateur et
un réglage précis.

• La plage de réglage à plusieurs tours permet une grande précision dans l’équilibrage des circuits hydrauliques.
• Les graduations de l’indicateur de l’échelle micrométrique sont clairement lisibles et permettent d’affiner le réglage du débit avec facilité.
• La poignée est en technopolymère, insensible à la corrosion, pour les dimensions du DN 65 au DN 100; est en acier embouti à “volant” pour les dimensions DN 125 et DN 150, plus simple à manoeuvrer pour les grandes dimensions.

Échelle de référence pour le réglage :

La position d’ouverture est indiquée à l’aide de deux indicateurs numérotés :

• L’indicateur de tours (1) affiche une échelle de réglage de 0 (fermée) jusqu’au réglage maximum (6, 7, 10, 12 et 14 en fonction de la dimension de la vanne) de couleur rouge. La rotation manuelle de 360° de la poignée provoque le saut de l’indicateur d’une unité.
• L’indicateur micrométrique de réglage (2) affiche les numéros en noir de 0 à 9. Chaque position représente 1/10 de tour de l’ouverture/fermeture de la vanne par rapport à l’indicateur de tour (1)

Memory stop :

Les vannes sont équipées d'un système de mémorisation de la position de réglage qui permet, après une fermeture complète, une réouverture de la vanne à sa position de réglage initiale.
La fixation de la position à mémoriser n'a pas besoin d'outil particulier et est protégée, pour éviter une mauvaise manipulation.
Dévissez le bouchon de protection avec un tournevis, puis insérez le tournevis dans la poignée et serrer, dans le sens horaire, la vis
intérieure jusqu’en butée.
