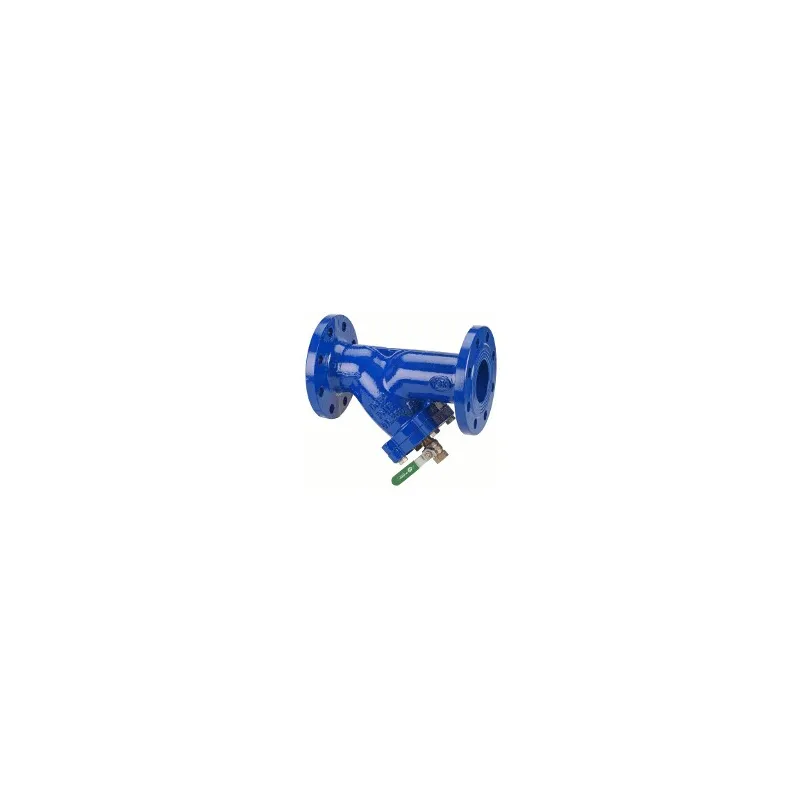

Filtre à tamis en Y fonte à brides avec revêtement époxy dn 100 with flush valve
Filtre à tamis en Y fonte à brides avec revêtement époxy Pn 10/16
Utilisation :
- Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation
- Température mini admissible Ts : - 10°C
- Température maxi admissible Ts :+ 80°C
- Pression maxi admissible Ps : 16 bars jusqu’au DN200, 10 bars au-delà
Disponible en :
Filtre fonte à tamis inox à brides R.F. PN10/16 du DN 40 au DN 300 Ref.233
Filtre fonte à tamis inox à brides R.F. PN10/16 avec vanne de rinçage NF du DN 40 au DN 300 Ref.233043 à 233304
Vanne de rinçage NF Mâle – Femelle Ref. 528004 DN 1/2" pour filtres 233 DN 40 à DN125 et 528005 DN 3/4" pour DN150 à 300
Respecter le sens de passage indiqué sur le corps par une flèche
1
dn 100
with flush valve
Are you an individual?
Are you a professional?
Log in to find out your discount.
€345.66
Tax included
288.05 € tax excl.
Unité de vente : Pièce
Are you an individual?
Save time and have it delivered to your workplace..
Are you a professional?
Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account
FREE SHIPPING
From €150 incl. VAT
For a cart not exceeding 30Kg
Complément d'information Filtre à tamis en Y fonte à brides avec revêtement époxy
Caractéristiques :
- Tamis inox démontable
- A brides R.F. PN10/16
- Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
- Filtration 1 mm du DN40 au 50, 1.25 mm du DN65 au 80 et 1.6 mm du DN100 au 300
- Chapeau boulonné avec bouchon de purge taraudage BSP
- Possibilité d’équiper avec une vanne de rinçage ( Ref.528 )
- Peinture époxy épaisseur 150 μ, couleur bleue RAL 5005
Construction :
- Corps et chapeau Fonte EN GJL-250
- Chapeau boulonné avec bouchon de purge Acier Inox 301 taraudé BSP
- Joint de chapeau EPDM
- Revêtement Epoxy
- Tamis Acier Inox ASTM A182 F304 démontable
- Boulonnerie Inox
- Dimensions : DN 40 au DN 300
- Raccordement : A brides R.F. PN10/16
- Matière : Fonte EN GJL-250
Normalisation :
- Fabrication suivant la norme ISO 9001 : 2008
- DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3)
- Tests d’étanchéité suivant la norme EN 12266-1
- Écartement suivant la norme EN 558 Série 1 ( DIN 3202 F1 – NF 29354 )
- Brides R.F. suivant la norme EN 1092-2 PN10/16
- Attestation de conformité sanitaire A.C.S. N° 12 ACC LY 612
| Ø nominal | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 200/PN16 | 250 | 250/PN16 | 300 | 300/PN16 |
| PS | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 10 | 10 | 10 | 10 |
| PN | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 10 | 16 | 10 | 16 | 10 | 16 |
| Maille (mm) | 10/10° | 10/10° | 12.5/10° | 12.5/10° | 16/10° | 16/10° | 16/10° | 16/10° | 16/10° | 16/10° | 16/10° | 16/10° | 16/10° |
| Écartement | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 600 | 730 | 730 | 850 | 850 |
Caractéristiques techniques Filtre à tamis en Y fonte à brides avec revêtement époxy
Data sheet
- Reference
- 23300F03PN16100
- Type de clapet / filtre
- Horizontal Vertical avec fluide ascendant
- Crépine / tamis
- Inox ASTM A182 F304
- Maille et filtration
- En fonction du modèle choisi
- Corps
- Fonte EN GJL-250
- Chapeau
- Fonte EN GJL-250
- Joint
- EPDM
- Entraxe
- Écartement EN558 série 1 (DIN 3202 ) - NF 29354
- Type de raccordement
- En fonction du modèle choisi
- Diamètre
- En fonction du modèle choisi
- Pression de service
- En fonction du modèle choisi
- Température minimum
- -10°C
- Température maximum
- 80°C
- Fluide admissible
- Arrosage et irrigation réseaux d'adduction et distribution d'eau
- Normes et certifications
- Certification ACS ISO 9001 DNV
- Normalisation
- Directive 2014/68/UE : produits exclus (article 1, § 2b)
- Équipements
- Peinture Epoxy
- Unité de vente
- Pièce
- Garantie fabricant
- 1 an
Specific References
- ean13
- 3598781185995
Download documentation
FT 233
Fiche technique Filtre à tamis en Y fonte à brides avec revêtement époxy Pn 10/16 233
Download (1.31MB)Accessoires et équipements (vendus séparément)
Caractéristiques liées à la version du produit Filtre à tamis en Y fonte à brides avec revêtement époxy
Voici la liste des références et poids correspondants aux options séléctionnées.23300F00PN16200 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 200/PN16
| Type | With cap |
|---|---|
| Diameter DN | DN 200/PN16 |
| Packed weight | 64,26kg |
23300F00PN16040 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 40
| Type | With cap |
|---|---|
| Diameter DN | DN 40 |
| Packed weight | 6,615kg |
23300F00PN16300 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 300/PN16
| Type | With cap |
|---|---|
| Diameter DN | DN 300/PN16 |
| Packed weight | 163,275kg |
23300F00PN16100 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 100
| Type | With cap |
|---|---|
| Diameter DN | DN 100 |
| Packed weight | 19,425kg |
23300F00PN10200 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 200
| Type | With cap |
|---|---|
| Diameter DN | DN 200 |
| Packed weight | 64,26kg |
23300F00PN10300 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 300
| Type | With cap |
|---|---|
| Diameter DN | DN 300 |
| Packed weight | 163,275kg |
23300F00PN16080 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 80
| Type | With cap |
|---|---|
| Diameter DN | DN 80 |
| Packed weight | 14,91kg |
23300F00PN16150 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 150
| Type | With cap |
|---|---|
| Diameter DN | DN 150 |
| Packed weight | 41,16kg |
23300F00PN16250 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 250/PN16
| Type | With cap |
|---|---|
| Diameter DN | DN 250/PN16 |
| Packed weight | 121,38kg |
23300F00PN16065 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 65
| Type | With cap |
|---|---|
| Diameter DN | DN 65 |
| Packed weight | 12,50235kg |
23300F00PN10250 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 250
| Type | With cap |
|---|---|
| Diameter DN | DN 250 |
| Packed weight | 121,38kg |
23300F00PN16050 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 50
| Type | With cap |
|---|---|
| Diameter DN | DN 50 |
| Packed weight | 8,085kg |
23300F00PN16125 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With cap - DN 125
| Type | With cap |
|---|---|
| Diameter DN | DN 125 |
| Packed weight | 29,4kg |
23300F03PN10200 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 200
| Type | With flush valve |
|---|---|
| Diameter DN | DN 200 |
| Packed weight | 64,26kg |
23300F03PN10300 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 300
| Type | With flush valve |
|---|---|
| Diameter DN | DN 300 |
| Packed weight | 163,275kg |
23300F03PN16080 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 80
| Type | With flush valve |
|---|---|
| Diameter DN | DN 80 |
| Packed weight | 14,91kg |
23300F03PN16150 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 150
| Type | With flush valve |
|---|---|
| Diameter DN | DN 150 |
| Packed weight | 41,16kg |
23300F03PN16250 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 250/PN16
| Type | With flush valve |
|---|---|
| Diameter DN | DN 250/PN16 |
| Packed weight | 121,38kg |
23300F03PN16065 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 65
| Type | With flush valve |
|---|---|
| Diameter DN | DN 65 |
| Packed weight | 11,97kg |
23300F03PN16125 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 125
| Type | With flush valve |
|---|---|
| Diameter DN | DN 125 |
| Packed weight | 29,925kg |
23300F03PN10250 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 250
| Type | With flush valve |
|---|---|
| Diameter DN | DN 250 |
| Packed weight | 121,38kg |
23300F03PN16050 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 50
| Type | With flush valve |
|---|---|
| Diameter DN | DN 50 |
| Packed weight | 8,085kg |
23300F03PN16100 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 100
| Type | With flush valve |
|---|---|
| Diameter DN | DN 100 |
| Packed weight | 19,425kg |
23300F03PN16200 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 200/PN16
| Type | With flush valve |
|---|---|
| Diameter DN | DN 200/PN16 |
| Packed weight | 64,26kg |
23300F03PN16040 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 40
| Type | With flush valve |
|---|---|
| Diameter DN | DN 40 |
| Packed weight | 6,615kg |
23300F03PN16300 - Filtre à tamis en Y fonte à brides avec revêtement époxy - With flush valve - DN 300/PN16
| Type | With flush valve |
|---|---|
| Diameter DN | DN 300/PN16 |
| Packed weight | 163,275kg |
Filtre à tamis en Y fonte à brides avec revêtement époxy Pn 10/16
Utilisation :
- Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation
- Température mini admissible Ts : - 10°C
- Température maxi admissible Ts :+ 80°C
- Pression maxi admissible Ps : 16 bars jusqu’au DN200, 10 bars au-delà
Disponible en :
Filtre fonte à tamis inox à brides R.F. PN10/16 du DN 40 au DN 300 Ref.233
Filtre fonte à tamis inox à brides R.F. PN10/16 avec vanne de rinçage NF du DN 40 au DN 300 Ref.233043 à 233304
Vanne de rinçage NF Mâle – Femelle Ref. 528004 DN 1/2" pour filtres 233 DN 40 à DN125 et 528005 DN 3/4" pour DN150 à 300
Respecter le sens de passage indiqué sur le corps par une flèche
