Filtre en Y à tamis taraudé laiton avec robinet de rinçage 1/2" (15/21)

Filtres Taraudés

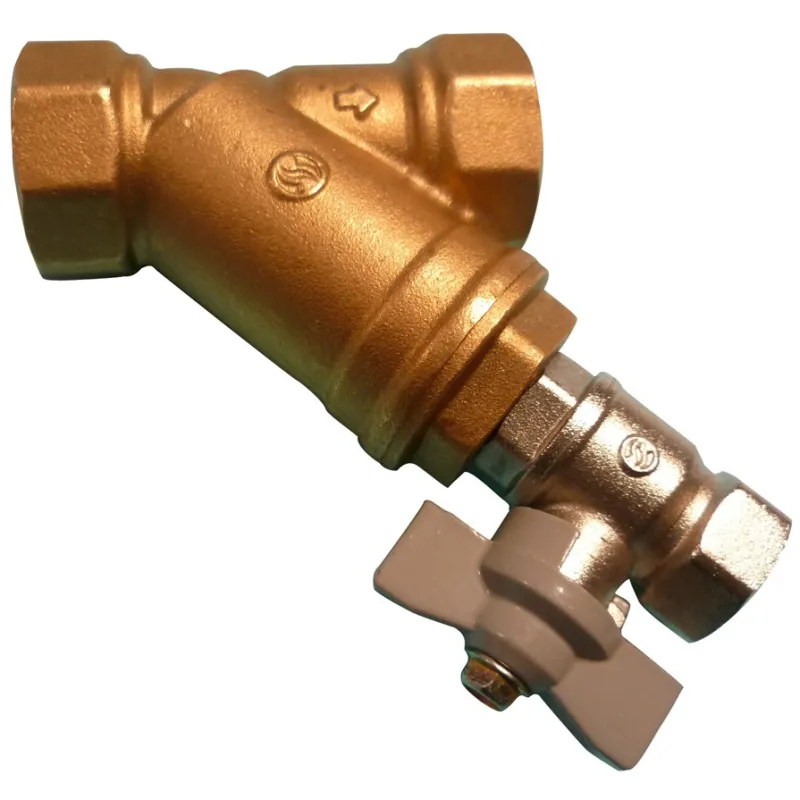

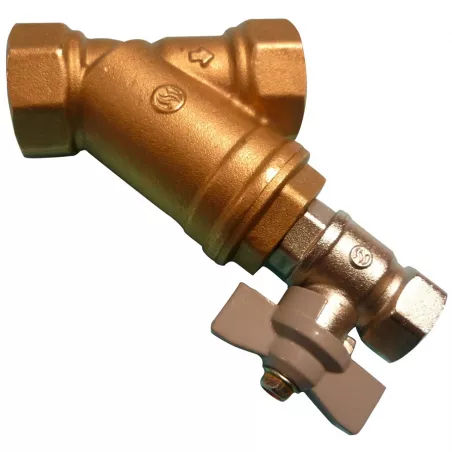

Filtre en Y à tamis taraudé laiton avec robinet de rinçage
search
  • Filtre en Y à tamis taraudé laiton avec robinet de rinçage
  • NOMENCLATURE 211
  • DIMENSIONS ( en mm ) 211
  • POSITIONS DE MONTAGE 211
  • DIAGRAMME PERTES DE CHARGES 211

Photos non contractuelles

Filtre en Y à tamis taraudé laiton avec robinet de rinçage certifié ACS

Filtre Y en laiton avec vanne de vidange ~
Brass Y strainer with draining valve

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts :+ 120°C
  • Pression maxi admissible PN : 16 bars

Disponible en : Raccordement taraudé femelle BSP cylindrique du DN 1/2“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 WCSType de raccordement : Á visser BSP (pas du gaz)1
1/2" (15/21)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€12.41 Tax included

10.34 € tax excl.

Unité de vente : Pièce
21100L000BFF015
Diameter (in inches): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Filtre en Y à tamis taraudé laiton avec robinet de rinçage

Caractéristiques techniques :

  • Tamis inox démontable
  • Modèle femelle / femelle taraudé BSP
  • Avec robinet de rinçage
  • Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
  • Filtration 8,5/10° mm ( soit 850 μ )

Construction :

  • Vanne : corps Laiton nickelé, siège PTFE et sphère Laiton titré CW617N chromée
  • Filtre : corps Laiton titré CW617N brossé, joint du bouchon torique EPDM et tamis Acier Inox ASTM A182 F304 démontable
  • Dimensions : DN 1/2" à 2"
  • Raccordement : Femelle BSP
  • Matière : Corps Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Taraudage femelle BSP cylindrique
  • Attestation de conformité sanitaire A.C.S. N° 12 ACC LY 213

Ø nominal 1/2" 3/4" 1" 1"1/4 1"1/2 2"
PS 16 16 16 16 16 16
Maille (mm) 8,5/10° 8,5/10° 8,5/10° 8,5/10° 8,5/10° 8,5/10°
Écartement 58 68 75 90 108 130

Caractéristiques techniques Filtre en Y à tamis taraudé laiton avec robinet de rinçage

Data sheet

Reference
21100L000BFF015
Type de clapet / filtre
Horizontal Vertical avec fluide ascendant
Corps
Laiton nickelé
Obturateur
Joint de sphère PTFE laiton
Siège
PTFE
Joint
EPDM
Commande
Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
120°C
Fluide admissible
réseaux d'adduction et distribution d'eau
Normes et certifications
Certification ACS ISO 9001 WCS
Normalisation
Directive 97/23/CE
Équipements
Vanne
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781165331

Download documentation

NM filtres taraudés

Notice montage filtres taraudés

Download (39.26KB)

FT 211

Fiche technique filtre en Y à tamis laiton avec robinet de rinçage BSP ACS

Download (1.14MB)

Caractéristiques liées à la version du produit Filtre en Y à tamis taraudé laiton avec robinet de rinçage

Voici la liste des références et poids correspondants aux options séléctionnées.
21100L000BFF015 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,252kg
10.34 € tax excl.
Consulter
21100L000BFF020 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,336kg
13.52 € tax excl.
Consulter
21100L000BFF025 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 0,462kg
18.23 € tax excl.
Consulter
21100L000BFF032 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1"1/4 (33/42)
Diameter (in inches) 1"1/4 (33/42)
Packed weight 0,57225kg
28.99 € tax excl.
Consulter
21100L000BFF040 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1"1/2 (40/49)
Diameter (in inches) 1"1/2 (40/49)
Packed weight 0,93975kg
38.81 € tax excl.
Consulter
21100L000BFF050 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 2" (50/60)
Diameter (in inches) 2" (50/60)
Packed weight 1,47kg
60.42 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
21100L000BFF015 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1/2" (15/21) 1/2" (15/21) 0,252kg 10.34 € tax excl.
21100L000BFF020 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 3/4" (20/27) 3/4" (20/27) 0,336kg 13.52 € tax excl.
21100L000BFF025 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1" (26/34) 1" (26/34) 0,462kg 18.23 € tax excl.
21100L000BFF032 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1"1/4 (33/42) 1"1/4 (33/42) 0,57225kg 28.99 € tax excl.
21100L000BFF040 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 1"1/2 (40/49) 1"1/2 (40/49) 0,93975kg 38.81 € tax excl.
21100L000BFF050 - Filtre en Y à tamis taraudé laiton avec robinet de rinçage - 2" (50/60) 2" (50/60) 1,47kg 60.42 € tax excl.
