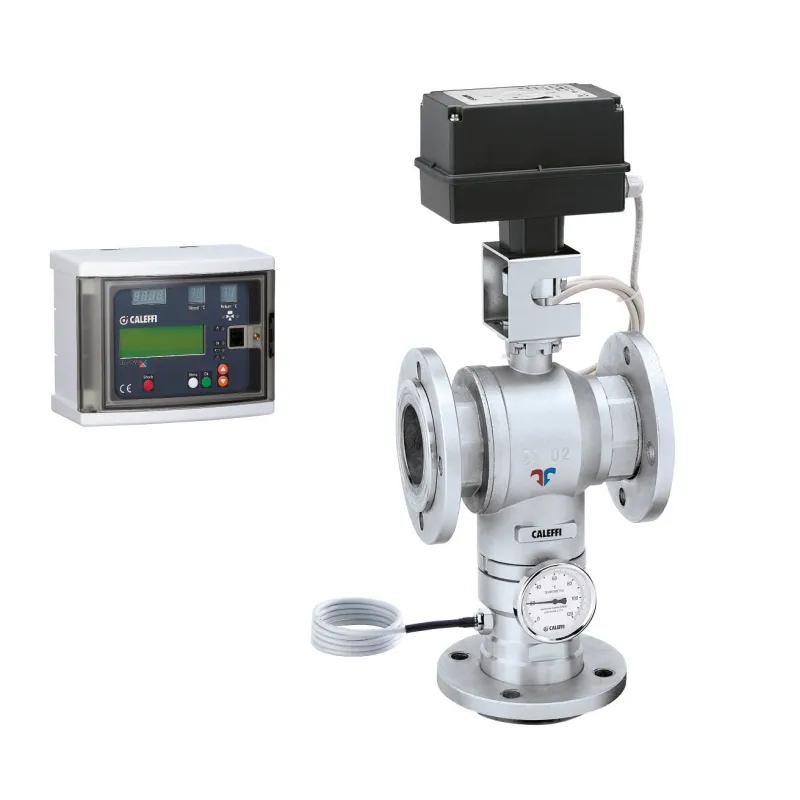

Centrale de gestion de la température LEGIOMIX raccord bride

Fonction :

La centrale permet de gérer 2 températures de départ dans un réseau de distribution d' Eau Chaude Sanitaire.
Dans le cadre d'une prévention du développement des légionelles par traitement thermique, elle permet de programmer un niveau élevé de température dans le réseau, afin de faire une désinfection thermique, et de revenir automatiquement au niveau de température habituel. La centrale enregistre les opérations effectuées et en restitue l'historique.

  • Régulateur sur vanne trois voies de la température de départ du réseau d'Eau Chaude Sanitaire
  • Mitigeur à 2 niveaux de température, programmation des choc thermiques et enregistrement des données

Livré complet avec vanne et connectique

Normes et certifications : Certification ACSType de raccordement : À brides EN1092-1 PN10Fluide admissible : Eau sanitaire et potable1
dn 65
Are you a professional?

Log in to find out your discount.

€6,588.35 Tax included

5490.29 € tax excl.

Unité de vente : Pièce
LEGIOB000001665
Flanges: DN 65
Quantity

Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Centrales de gestion de la température - LEGIOMIX à brides

Caractéristiques fonctionnelles :

  • Vanne à sphère
  • Pression maxi d'exercice 10 bar
  • Température maxi EC 100°C
  • Échelle de lecture du thermomètre 0/80°C

Régulateur électronique :

  • Alimentation 230 V 50/60Hz
  • Consommation 6,5 VA
  • Degré de protection IP54
  • Réserve de marche 15 j.
  • Contacts : Commande moteur vanne 5(2)A / 250V
  • Relai d'alarme (R2) 5(2)A / 250V
  • Relais 1,2,3 10(2)A / 250V
  • Sondes de température NTC, résistance 10000 Ohm à 25°C
  • constante de temps 2,5s
  • Longueur maxi de la sonde départ :
     - 150m (câble de 2x1 mm2)
     - 250m (câble de 2x1,5 mm2)

Construction :

  • Vanne à sphère
  • Corps laiton matricé, chromé FFF de 3/4" à 2"
  • Sphère 3 voies
  • Joints EPDM (vanne filetée), NBR (vanne à brides)

Servomoteur :

  • Alimentation 230 V 50/60Hz
  • Puissance absorbée 6 VA
  • Degré de protection IP65
  • Température ambiante -10/55°C
  • Câble d'alimentation 0,8m

Mitigeur :

  • Plage de réglage "régulation" 20 / 85°C
  • Plage de réglage "désinfection" 40 / 85°C
  • Précision du système : +/- 2°C
  • Rapport entre les pressions EF/EC ou EC/EF 2:1
  • Pression maxi d'exercice (dynamique) 5 bar

Code articleraccordkvs
LEGIOL000001665 Brides DN65 90,0
LEGIOL000001680 Brides DN80 120

Caractéristiques techniques Centrales de gestion de la température - LEGIOMIX à brides

Data sheet

Reference
LEGIOB000001665
Type de raccordement
À brides EN1092-1 PN10
Diamètre
En fonction du modèle choisi
Pression maximum
5 bar
Température maximum
85°C
Fluide admissible
Eau sanitaire et potable
Normes et certifications
Certification ACS
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615099805

Download documentation

FT 600053

Fiche technique Centrales de gestion de la température - LEGIOMIX

Download (832.9KB)

Notice de montage centrales

Centrales de gestion de la température - LEGIOMIX

Download (148.1KB)

Documentation centrales

Documentation Centrales de gestion de la température - LEGIOMIX

Download (2.61MB)
