Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche 3/8" - 16

Raccords à sertir type radial
Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche
search
  • Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche
  • Schéma Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche

Photos non contractuelles

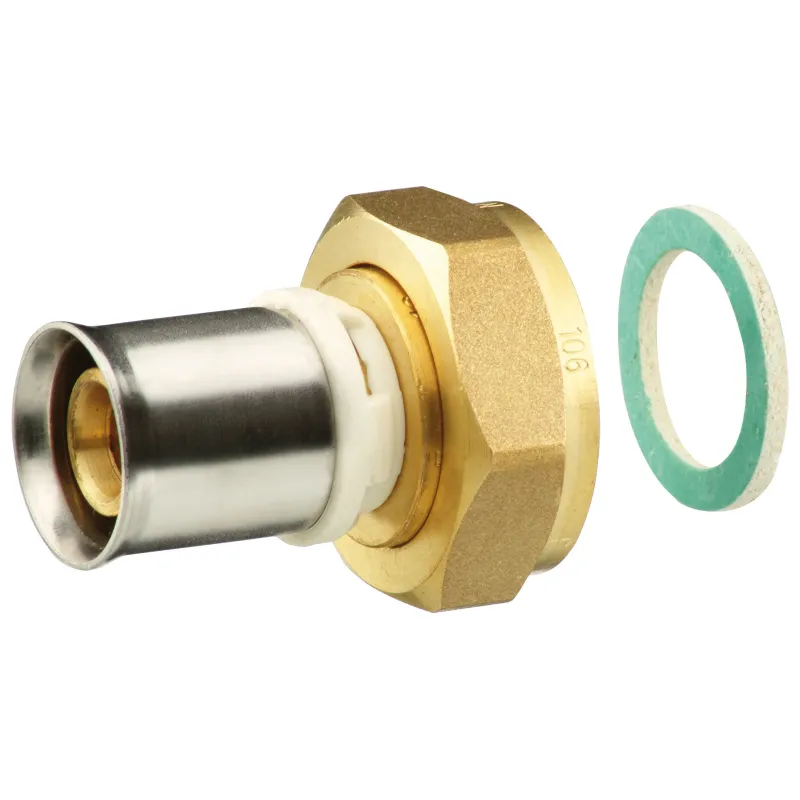

Raccord à sertir de type radial écrou tournant à sertir en laiton pour système multicouches Alpex-Duo XS et Alpex-Duo

Corps en laiton.

Dimensions disponibles :

  • 16 x 2,0
  • 20 x 2,0
  • 26 x 3,0
  • 32 x 3,0
  • 40 x 3,5
  • 50 x 4,0
  • 63 x 4 ,5

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Plus de détails
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable
3/8" - 16
Are you an individual?
Are you a professional?

Log in to find out your discount.

€5.66

5.66 € tax excl.

Unité de vente : Pièce
MCREML000001610
Diamètre: 3/8" - 16
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en laiton = CuZn35Pb2AI-C
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique


L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ébavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche

Data sheet

Reference
MCREML000001610
Système
ALPEX DUO Multicouches
Matière
Inox Laiton
Joint
EPDM Torique
Forme
Adaptateur femelle
Type de raccordement
Sertissage radial Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
3519610026883

Download documentation

Fiche Technique FT88-V1

Fiche technique Ecrou tournant à sertir en laiton pour système multicouches

Download (337.85KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche

Voici la liste des références et poids correspondants aux options séléctionnées.
MCREML000001610 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/8" - 16
Diamètre 3/8" - 16
Packed weight 0,01785kg
5.66 € tax excl.
Consulter
MCREML000001615 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1/2" - 16
Diamètre 1/2" - 16
Packed weight 0,063kg
3.51 € tax excl.
Consulter
MCREML000001620 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/4" - 16
Diamètre 3/4" - 16
Packed weight 0,07035kg
6.27 € tax excl.
Consulter
MCREML000002015 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1/2" - 20
Diamètre 1/2" - 20
Packed weight 0,1008kg
5.36 € tax excl.
Consulter
MCREML000002020 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/4" - 20
Diamètre 3/4" - 20
Packed weight 0,0903kg
6.86 € tax excl.
Consulter
MCREML000002025 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" - 20
Diamètre 1" - 20
Packed weight 0,17955kg
8.81 € tax excl.
Consulter
MCREML000002620 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/4" - 26
Diamètre 3/4" - 26
Packed weight 0,13125kg
11.93 € tax excl.
Consulter
MCREML000002625 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" - 26
Diamètre 1" - 26
Packed weight 0,23415kg
11.9 € tax excl.
Consulter
MCREML000003225 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" - 32
Diamètre 1" - 32
Packed weight 0,2541kg
18.75 € tax excl.
Consulter
MCREML000003232 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/4 - 32
Diamètre 1" 1/4 - 32
Packed weight 0,2856kg
19.79 € tax excl.
Consulter
MCREML000003240 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/2 - 32
Diamètre 1" 1/2 - 32
Packed weight 0,41265kg
22 € tax excl.
Consulter
MCREML000004032 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/4 - 40
Diamètre 1" 1/4 - 40
Packed weight 0,33285kg
47.26 € tax excl.
Consulter
MCREML000004040 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/2 - 40
Diamètre 1" 1/2 - 40
Packed weight 0,37275kg
34.09 € tax excl.
Consulter
MCREML000005050 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 2" - 50
Diamètre 2" - 50
Packed weight 0,55125kg
39.23 € tax excl.
Consulter
MCREML000006350 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 2" - 63
Diamètre 2" - 63
Packed weight 0,8526kg
91.1 € tax excl.
Consulter
Référence - Désignation Diamètre Packed weight Prix
MCREML000001610 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/8" - 16 3/8" - 16 0,01785kg 5.66 € tax excl.
MCREML000001615 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1/2" - 16 1/2" - 16 0,063kg 3.51 € tax excl.
MCREML000001620 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/4" - 16 3/4" - 16 0,07035kg 6.27 € tax excl.
MCREML000002015 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1/2" - 20 1/2" - 20 0,1008kg 5.36 € tax excl.
MCREML000002020 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/4" - 20 3/4" - 20 0,0903kg 6.86 € tax excl.
MCREML000002025 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" - 20 1" - 20 0,17955kg 8.81 € tax excl.
MCREML000002620 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 3/4" - 26 3/4" - 26 0,13125kg 11.93 € tax excl.
MCREML000002625 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" - 26 1" - 26 0,23415kg 11.9 € tax excl.
MCREML000003225 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" - 32 1" - 32 0,2541kg 18.75 € tax excl.
MCREML000003232 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/4 - 32 1" 1/4 - 32 0,2856kg 19.79 € tax excl.
MCREML000003240 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/2 - 32 1" 1/2 - 32 0,41265kg 22 € tax excl.
MCREML000004032 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/4 - 40 1" 1/4 - 40 0,33285kg 47.26 € tax excl.
MCREML000004040 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 1" 1/2 - 40 1" 1/2 - 40 0,37275kg 34.09 € tax excl.
MCREML000005050 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 2" - 50 2" - 50 0,55125kg 39.23 € tax excl.
MCREML000006350 - Raccord a sertir type radial écrou tournant femelle laiton pour tube multicouche - 2" - 63 2" - 63 0,8526kg 91.1 € tax excl.
