Raccord à sertir type radial mâle fixe laiton pour tube multicouche 3/8" - 16

Raccords à sertir type radial
Raccord à sertir type radial mâle fixe laiton pour tube multicouche
search

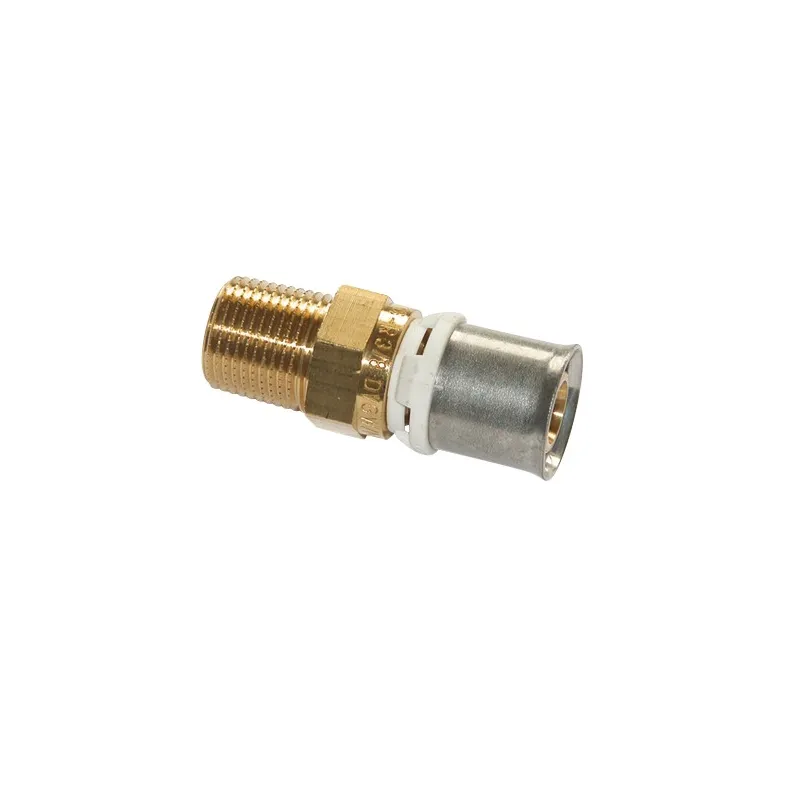

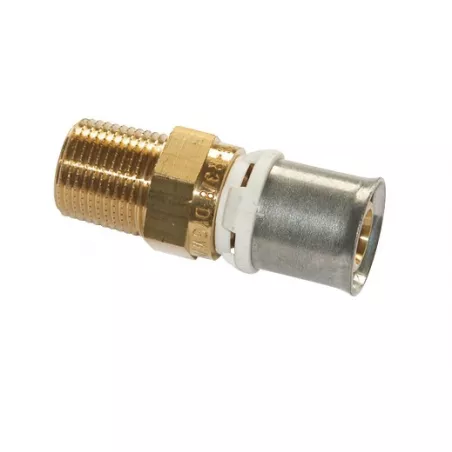

  • Raccord à sertir type radial mâle fixe laiton pour tube multicouche
  • Schéma Raccord à sertir type radial mâle fixe laiton pour tube multicouche

Photos non contractuelles

Raccord à sertir de type radial mâle fixe à sertir en laiton pour système multicouches Alpex-Duo XS et

Alpex-Duo

Corps en laiton

Valable pour les dimensions de tube suivantes :

  • 16 x 2,0
  • 20 x 2,0
  • 26 x 3,0
  • 32 x 3,0
  • 40 x 3,5
  • 50 x 4,0
  • 63 x 4 ,5
  • 75 x 5

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Plus de détails
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable
3/8" - 16
Are you an individual?
Are you a professional?

Log in to find out your discount.

€3.35

3.35 € tax excl.

Unité de vente : Pièce
MCRMML000001610
Diamètre: 3/8" - 16
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord à sertir type radial mâle fixe laiton pour tube multicouche

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en laiton = CuZn35Pb2AI-C
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ebavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord à sertir type radial mâle fixe laiton pour tube multicouche

Data sheet

Reference
MCRMML000001610
Système
ALPEX DUO Multicouches
Matière
Inox Laiton
Joint
EPDM Torique
Forme
Adaptateur mâle
Type de raccordement
Sertissage radial Á visser BSP (pas du gaz)
Raccordement
Mâle
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glycolée Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
3519610027095

Download documentation

Fiche technique FT72-V1 MCRM816

Fiche technique FT72-V1 Mâle fixe à sertir en laiton MCRM816

Download (331.6KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord à sertir type radial mâle fixe laiton pour tube multicouche

Voici la liste des références et poids correspondants aux options séléctionnées.
MCRMML000001610 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/8" - 16
Diamètre 3/8" - 16
Packed weight 0,0588kg
3.35 € tax excl.
Consulter
MCRMML000001615 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1/2" - 16
Diamètre 1/2" - 16
Packed weight 0,063kg
3.35 € tax excl.
Consulter
MCRMML000001620 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/4" - 16
Diamètre 3/4" - 16
Packed weight 0,0924kg
4.65 € tax excl.
Consulter
MCRMML000002015 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1/2" - 20
Diamètre 1/2" - 20
Packed weight 0,07035kg
4.42 € tax excl.
Consulter
MCRMML000002020 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/4" - 20
Diamètre 3/4" - 20
Packed weight 0,0966kg
4.84 € tax excl.
Consulter
MCRMML000002025 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 20
Diamètre 1" - 20
Packed weight 0,1638kg
9.13 € tax excl.
Consulter
MCRMML000002620 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/4" - 26
Diamètre 3/4" - 26
Packed weight 0,1113kg
6.76 € tax excl.
Consulter
MCRMML000002625 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 26
Diamètre 1" - 26
Packed weight 0,18165kg
9.13 € tax excl.
Consulter
MCRMML000003225 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 32
Diamètre 1" - 32
Packed weight 0,2079kg
10.37 € tax excl.
Consulter
MCRMML000004025 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 40
Diamètre 1" - 40
Packed weight 0,3444kg
28.44 € tax excl.
Consulter
MCRMML000004032 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" 1/4 - 40
Diamètre 1" 1/4 - 40
Packed weight 0,35385kg
24.41 € tax excl.
Consulter
MCRMML000004040 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" 1/2 - 40
Diamètre 1" 1/2 - 40
Packed weight 0,4305kg
33.93 € tax excl.
Consulter
MCRMML000005040 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" 1/2 - 50
Diamètre 1" 1/2 - 50
Packed weight 0,99645kg
37.67 € tax excl.
Consulter
MCRMML000005050 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 2" - 50
Diamètre 2" - 50
Packed weight 0,62475kg
60.94 € tax excl.
Consulter
MCRMML000006350 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 2" - 63
Diamètre 2" - 63
Packed weight 0,82845kg
59.35 € tax excl.
Consulter
MCRMML000007565 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 2" 1/2 - 75
Diamètre 2" 1/2 - 75
Packed weight 1,28835kg
112.42 € tax excl.
Consulter
Référence - Désignation Diamètre Packed weight Prix
MCRMML000001610 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/8" - 16 3/8" - 16 0,0588kg 3.35 € tax excl.
MCRMML000001615 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1/2" - 16 1/2" - 16 0,063kg 3.35 € tax excl.
MCRMML000001620 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/4" - 16 3/4" - 16 0,0924kg 4.65 € tax excl.
MCRMML000002015 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1/2" - 20 1/2" - 20 0,07035kg 4.42 € tax excl.
MCRMML000002020 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/4" - 20 3/4" - 20 0,0966kg 4.84 € tax excl.
MCRMML000002025 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 20 1" - 20 0,1638kg 9.13 € tax excl.
MCRMML000002620 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 3/4" - 26 3/4" - 26 0,1113kg 6.76 € tax excl.
MCRMML000002625 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 26 1" - 26 0,18165kg 9.13 € tax excl.
MCRMML000003225 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 32 1" - 32 0,2079kg 10.37 € tax excl.
MCRMML000004025 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" - 40 1" - 40 0,3444kg 28.44 € tax excl.
MCRMML000004032 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" 1/4 - 40 1" 1/4 - 40 0,35385kg 24.41 € tax excl.
MCRMML000004040 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" 1/2 - 40 1" 1/2 - 40 0,4305kg 33.93 € tax excl.
MCRMML000005040 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 1" 1/2 - 50 1" 1/2 - 50 0,99645kg 37.67 € tax excl.
MCRMML000005050 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 2" - 50 2" - 50 0,62475kg 60.94 € tax excl.
MCRMML000006350 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 2" - 63 2" - 63 0,82845kg 59.35 € tax excl.
MCRMML000007565 - Raccord à sertir type radial mâle fixe laiton pour tube multicouche - 2" 1/2 - 75 2" 1/2 - 75 1,28835kg 112.42 € tax excl.
