Raccord Té réduit en PPSU à sertir type radial pour tube multicouche ø 20 - 16 - 16

Raccords à sertir type radial
Raccord Té réduit en PPSU à sertir type radial pour tube multicouche
search
  • Raccord Té réduit en PPSU à sertir type radial pour tube multicouche

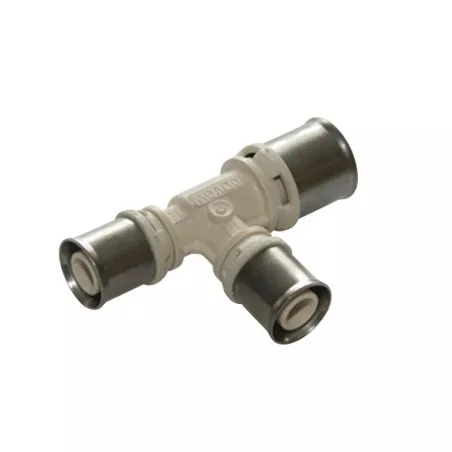

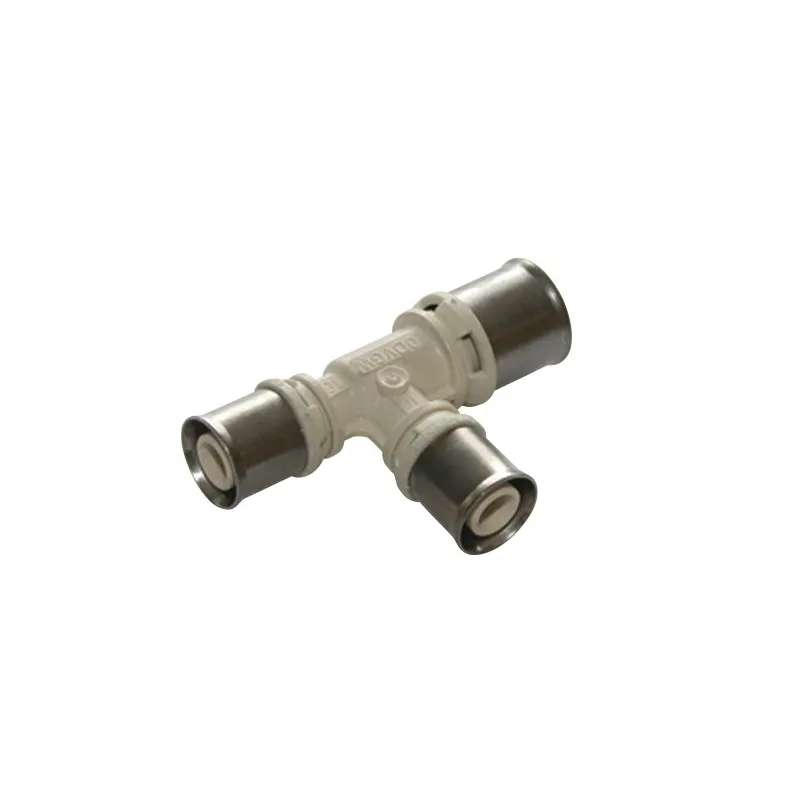

Photo non contractuelle

Raccord Té réduit en PPSU à sertir de type radial pour système multicouches Alpex-Duo XS et Alpex-Duo

Corps en PPSU

Valable pour les dimensions de tube suivantes :

  • 16 x 2,0
  • 20 x 2,0
  • 26 x 3,0
  • 32 x 3,0
  • 40 x 3,5
  • 50 x 4,0

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Plus de détails
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Fluide admissible : Eau sanitaire et potable
ø 20 - 16 - 16
Are you an individual?
Are you a professional?

Log in to find out your discount.

€8.39

8.39 € tax excl.

Unité de vente : Pièce
MCRTPP000201616
Diamètre: Ø 20 - 16 - 16
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord Té réduit en PPSU à sertir type radial pour tube multicouche

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en plastique = PPSU
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ebavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord Té réduit en PPSU à sertir type radial pour tube multicouche

Data sheet

Reference
MCRTPP000201616
Système
ALPEX DUO Multicouches
Matière
Inox PPSU
Joint
EPDM Torique
Forme
Té réduit
Type de raccordement
Sertissage radial
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
3519610027323

Download documentation

Fiche technique FT82-V1 MCRT20

Fiche technique FT82-V1 Tés avec sorties centrale et d’extrémité réduites en PPSU MCRT20

Download (311.83KB)

Fiche technique FT91-V1

Fiche technique Té réduit avec sortie centrale réduite FT91-V1

Download (338.13KB)

Fiche technique FT81-V1

Fiche technique Té réduit avec sortie d’extrémité réduite FT81-V1

Download (341.23KB)

Fiche techniqueFT71-V1

Fiche technique Té réduit 3 diamètres différents FT71-V1

Download (324.96KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord Té réduit en PPSU à sertir type radial pour tube multicouche

Voici la liste des références et poids correspondants aux options séléctionnées.
MCRTPP000162016 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 16 - 20 - 16
Diamètre Ø 16 - 20 - 16
Packed weight 0,0399kg
8.19 € tax excl.
Consulter
MCRTPP000201620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 16 - 20
Diamètre Ø 20 - 16 - 20
Packed weight 0,0504kg
8.61 € tax excl.
Consulter
MCRTPP000201616 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 16 - 16
Diamètre Ø 20 - 16 - 16
Packed weight 0,0378kg
8.39 € tax excl.
Consulter
MCRTPP000202016 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 20 - 16
Diamètre Ø 20 - 20 - 16
Packed weight 0,0441kg
8.74 € tax excl.
Consulter
MCRTPP000202620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 26 - 20
Diamètre Ø 20 - 26 - 20
Packed weight 0,063kg
11.47 € tax excl.
Consulter
MCRTPP000261620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 16 - 20
Diamètre Ø 26 - 16 - 20
Packed weight 0,05565kg
11.47 € tax excl.
Consulter
MCRTPP000261626 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 16 - 26
Diamètre Ø 26 - 16 - 26
Packed weight 0,0672kg
11.77 € tax excl.
Consulter
MCRTPP000262020 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 20 - 20
Diamètre Ø 26 - 20 - 20
Packed weight 0,063kg
11.64 € tax excl.
Consulter
MCRTPP000262026 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 20 - 26
Diamètre Ø 26 - 20 - 26
Packed weight 0,07035kg
11.9 € tax excl.
Consulter
MCRTPP000262616 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 26 - 16
Diamètre Ø 26 - 26 - 16
Packed weight 0,07035kg
7.8 € tax excl.
Consulter
MCRTPP000262620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 26 - 20
Diamètre Ø 26 - 26 - 20
Packed weight 0,0714kg
11.9 € tax excl.
Consulter
MCRTPP000321632 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 16 - 32
Diamètre Ø 32 - 16 - 32
Packed weight 0,09345kg
15.76 € tax excl.
Consulter
MCRTPP000322032 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 20 - 32
Diamètre Ø 32 - 20 - 32
Packed weight 0,1008kg
15.89 € tax excl.
Consulter
MCRTPP000322626 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 26 - 26
Diamètre Ø 32 - 26 - 26
Packed weight 0,1008kg
16.25 € tax excl.
Consulter
MCRTPP000322632 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 26 - 32
Diamètre Ø 32 - 26 - 32
Packed weight 0,11235kg
17.81 € tax excl.
Consulter
MCRTPP000504050 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 50 - 40 - 50
Diamètre Ø 50 - 40 - 50
Packed weight 0,273kg
52.81 € tax excl.
Consulter
Référence - Désignation Diamètre Packed weight Prix
MCRTPP000162016 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 16 - 20 - 16 Ø 16 - 20 - 16 0,0399kg 8.19 € tax excl.
MCRTPP000201620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 16 - 20 Ø 20 - 16 - 20 0,0504kg 8.61 € tax excl.
MCRTPP000201616 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 16 - 16 Ø 20 - 16 - 16 0,0378kg 8.39 € tax excl.
MCRTPP000202016 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 20 - 16 Ø 20 - 20 - 16 0,0441kg 8.74 € tax excl.
MCRTPP000202620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 20 - 26 - 20 Ø 20 - 26 - 20 0,063kg 11.47 € tax excl.
MCRTPP000261620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 16 - 20 Ø 26 - 16 - 20 0,05565kg 11.47 € tax excl.
MCRTPP000261626 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 16 - 26 Ø 26 - 16 - 26 0,0672kg 11.77 € tax excl.
MCRTPP000262020 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 20 - 20 Ø 26 - 20 - 20 0,063kg 11.64 € tax excl.
MCRTPP000262026 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 20 - 26 Ø 26 - 20 - 26 0,07035kg 11.9 € tax excl.
MCRTPP000262620 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 26 - 26 - 20 Ø 26 - 26 - 20 0,0714kg 11.9 € tax excl.
MCRTPP000321632 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 16 - 32 Ø 32 - 16 - 32 0,09345kg 15.76 € tax excl.
MCRTPP000322032 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 20 - 32 Ø 32 - 20 - 32 0,1008kg 15.89 € tax excl.
MCRTPP000322626 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 26 - 26 Ø 32 - 26 - 26 0,1008kg 16.25 € tax excl.
MCRTPP000322632 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 32 - 26 - 32 Ø 32 - 26 - 32 0,11235kg 17.81 € tax excl.
MCRTPP000504050 - Raccord Té réduit en PPSU à sertir type radial pour tube multicouche - Ø 50 - 40 - 50 Ø 50 - 40 - 50 0,273kg 52.81 € tax excl.
