Raccord Té réduit en laiton a sertir type radial pour tube multicouche ø 75 - 50 - 75

Raccords à sertir type radial
Raccord Té réduit en laiton a sertir type radial pour tube multicouche
search
  • Raccord Té réduit en laiton a sertir type radial pour tube multicouche

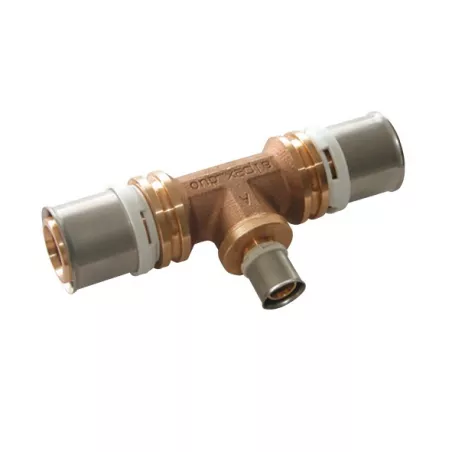

Photo non contractuelle

Raccord Té réduit en laiton à sertir de type radial pour système multicouches Alpex-Duo XS et Alpex-Duo

Corps en Laiton.

Valable pour les dimensions de tube suivantes :

  • 75 x 40 X 75
  • 75 x 50 X 75

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Fluide admissible : Eau sanitaire et potable
Plus de détails
ø 75 - 50 - 75
Are you an individual?
Are you a professional?

Log in to find out your discount.

--

--

Unité de vente : Pièce
MCRTPL000755075
Diamètre: Ø 75 - 50 - 75
Quantity
Product available with different options

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord Té réduit en laiton a sertir type radial pour tube multicouche

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en laiton = CuZn35Pb2AI-C
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ebavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord Té réduit en laiton a sertir type radial pour tube multicouche

Data sheet

Reference
MCRTPL000755075
Système
ALPEX DUO Multicouches
Matière
Inox Laiton
Joint
EPDM Torique
Forme
Té réduit
Type de raccordement
Sertissage radial
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
4013960322194

Download documentation

Fiche technique FT92-V1

Fiche technique Té réduit à sertir en laiton FT92-V1 MCRT402040

Download (335.11KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord Té réduit en laiton a sertir type radial pour tube multicouche

Voici la liste des références et poids correspondants aux options séléctionnées.
MCRTPL000402040 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 40 - 20 - 40
Diamètre Ø 40 - 20 - 40
Packed weight 1,06575kg
37.51 € tax excl.
Consulter
MCRTPL000402640 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 40 - 26 - 40
Diamètre Ø 40 - 26 - 40
Packed weight 1,08675kg
38.16 € tax excl.
Consulter
MCRTPL000403240 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 40 - 32 - 40
Diamètre Ø 40 - 32 - 40
Packed weight 1,09935kg
34.81 € tax excl.
Consulter
MCRTPL000502050 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 50 - 20 - 50
Diamètre Ø 50 - 20 - 50
Packed weight 1,155kg
45.79 € tax excl.
Consulter
MCRTPL000502650 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 50 - 26 - 50
Diamètre Ø 50 - 26 - 50
Packed weight 1,5477kg
45.92 € tax excl.
Consulter
MCRTPL000503250 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 50 - 32 - 50
Diamètre Ø 50 - 32 - 50
Packed weight 1,5708kg
47 € tax excl.
Consulter
MCRTPL000633263 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 63 - 32 - 63
Diamètre Ø 63 - 32 - 63
Packed weight 2,52kg
79.53 € tax excl.
Consulter
MCRTPL000634063 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 63 - 40 - 63
Diamètre Ø 63 - 40 - 63
Packed weight 1,75035kg
53.27 € tax excl.
Consulter
MCRTPL000635063 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 63 - 50 - 63
Diamètre Ø 63 - 50 - 63
Packed weight 1,80495kg
55.93 € tax excl.
Consulter
MCRTPL000754075 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 75 - 40 - 75
Diamètre Ø 75 - 40 - 75
Packed weight 3,08175kg
218.56 € tax excl.
Consulter
MCRTPL000755075 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 75 - 50 - 75
Diamètre Ø 75 - 50 - 75
Packed weight 3,1395kg
218.56 € tax excl.
Consulter
Référence - Désignation Diamètre Packed weight Prix
MCRTPL000754075 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 75 - 40 - 75 Ø 75 - 40 - 75 3,08175kg --
MCRTPL000755075 - Raccord Té réduit en laiton a sertir type radial pour tube multicouche - Ø 75 - 50 - 75 Ø 75 - 50 - 75 3,1395kg --
