Raccord adaptateur tube cuivre / tube multicouches ø 16 x 2 - 14

Raccords à sertir type radial
Raccord adaptateur tube cuivre / tube multicouches
search
  • Raccord adaptateur tube cuivre / tube multicouches

Photo non contractuelle

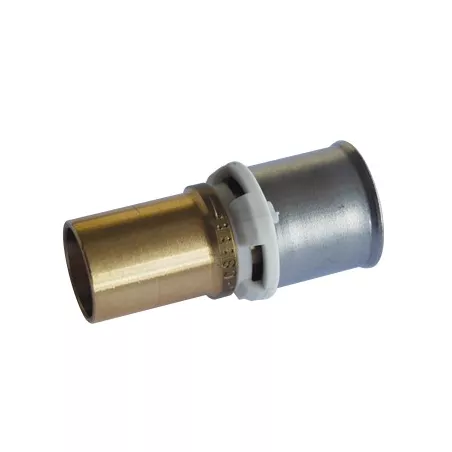

Raccord adaptateur tube cuivre / tube multicouches à sertir de type radial pour système multicouches Alpex-Duo XS et Alpex-Duo

Corps en Laiton.

Valable pour les dimensions de tube suivantes :

  • 16 x 2,0
  • 20 x 2,0

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Fluide admissible : Eau sanitaire et potable
Plus de détails
ø 16 x 2 - 14
Are you an individual?
Are you a professional?

Log in to find out your discount.

--

--

Unité de vente : Pièce
MCRACC000001614
Diamètre: Ø 16 x 2 - 14
Quantity
Product available with different options

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord adaptateur tube cuivre / tube multicouches

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en laiton = CuZn35Pb2AI-C
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ebavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord adaptateur tube cuivre / tube multicouches

Data sheet

Reference
MCRACC000001614
Système
ALPEX DUO Multicouches
Matière
Cuivre Inox
Joint
EPDM Torique
Forme
Adaptateur cuivre
Type de raccordement
Sertissage radial Á souder
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
3519610026395

Download documentation

Fiche technique FT96-V1

Fiche technique Adaptateur tube cuivre / tube multicouches FT96-V1

Download (307.56KB)
