Raccord coude écrou tournant 90 à sertir laiton de type radial pour tubes multicouches 1/2" - 16

Raccords à sertir type radial
Raccord coude écrou tournant 90 à sertir laiton de type radial pour tubes multicouches
search
  • Raccord coude écrou tournant 90 à sertir laiton de type radial pour tubes multicouches

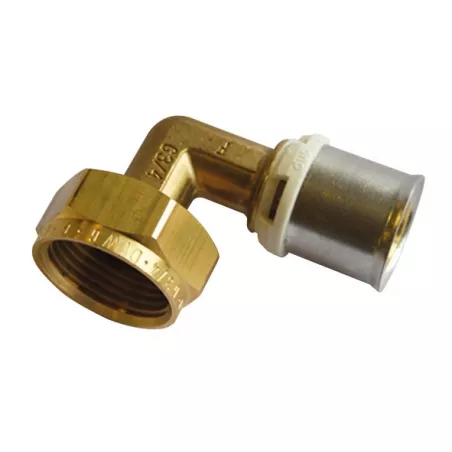

Photo non contractuelle

Raccord coude écrou tournant 90° à sertir laiton de type radial pour système multicouches Alpex-Duo XS et Alpex-Duo

Corps en laiton

Valable pour les dimensions de tube suivantes :

  • 16 x 2,0
  • 20 x 2,0
  • 26 x 3,0

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Plus de détails
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable
1/2" - 16
Are you an individual?
Are you a professional?

Log in to find out your discount.

€13.39

13.39 € tax excl.

Unité de vente : Pièce
MCRCEL000001615
Diamètre: 1/2" - 16
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord coude écrou tournant 90 à sertir laiton de type radial pour tubes multicouches

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en laiton = CuZn35Pb2AI-C
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ebavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord coude écrou tournant 90 à sertir laiton de type radial pour tubes multicouches

Data sheet

Reference
MCRCEL000001615
Système
ALPEX DUO Multicouches
Matière
Inox Laiton
Joint
EPDM Torique
Forme
Coude 90°
Rayon
Petit rayon
Type de raccordement
Sertissage radial Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
3519610034604

Download documentation

Fiche Technique FT97-V1

Fiche Technique Coude écrou tournant à 90 FT97-V1

Download (309.32KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord coude écrou tournant 90 à sertir laiton de type radial pour tubes multicouches

Voici la liste des références et poids correspondants aux options séléctionnées.
