Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches ø 40

Raccords à sertir type radial
Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches
search
  • Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches
  • Schéma Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches

Photos non contractuelles

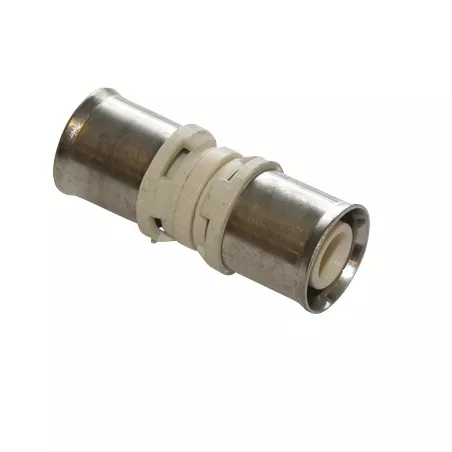

Raccord Manchon égal à sertir PPSU de type radial pour système multicouches Alpex-Duo XS et Alpex-Duo

Corps en plastique PPSU

Valable pour les dimensions de tube suivantes :

  • 16 x 2,0
  • 20 x 2,0
  • 26 x 3,0
  • 32 x 3,0

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Fluide admissible : Eau sanitaire et potable
Plus de détails
ø 40
Are you an individual?
Are you a professional?

Log in to find out your discount.

--

--

Unité de vente : Pièce
MCRCMA000000040
Diamètre: Ø 40
Quantity
Product available with different options

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en plastique = PPSU
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ebavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches

Data sheet

Reference
MCRCMA000000040
Système
ALPEX DUO Multicouches
Matière
Inox PPSU
Joint
EPDM Torique
Forme
Manchon
Type de raccordement
Sertissage radial
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
4013960321982

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches

Voici la liste des références et poids correspondants aux options séléctionnées.
MCRCMA000000016 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 16
Diamètre Ø 16
Packed weight 0,01995kg
3.87 € tax excl.
Consulter
MCRCMA000000020 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 20
Diamètre Ø 20
Packed weight 0,0231kg
3.8 € tax excl.
Consulter
MCRCMA000000026 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 26
Diamètre Ø 26
Packed weight 0,0462kg
6.21 € tax excl.
Consulter
MCRCMA000000032 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 32
Diamètre Ø 32
Packed weight 0,0504kg
8.03 € tax excl.
Consulter
MCRCMA000000040 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 40
Diamètre Ø 40
Packed weight 0,12075kg
16.41 € tax excl.
Consulter
MCRCMA000000050 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 50
Diamètre Ø 50
Packed weight 0,1848kg
22.65 € tax excl.
Consulter
MCRCMA000000063 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 63
Diamètre Ø 63
Packed weight 0,25725kg
38.71 € tax excl.
Consulter
Référence - Désignation Diamètre Packed weight Prix
MCRCMA000000016 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 16 Ø 16 0,01995kg --
MCRCMA000000020 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 20 Ø 20 0,0231kg 3.8 € tax excl.
MCRCMA000000026 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 26 Ø 26 0,0462kg 6.21 € tax excl.
MCRCMA000000032 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 32 Ø 32 0,0504kg 8.03 € tax excl.
MCRCMA000000040 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 40 Ø 40 0,12075kg --
MCRCMA000000050 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 50 Ø 50 0,1848kg --
MCRCMA000000063 - Raccord Manchon égal à sertir PPSU de type radial pour tubes multicouches - Ø 63 Ø 63 0,25725kg --
