Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches ø 40 - 75

Raccords à sertir type radial
Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches
search

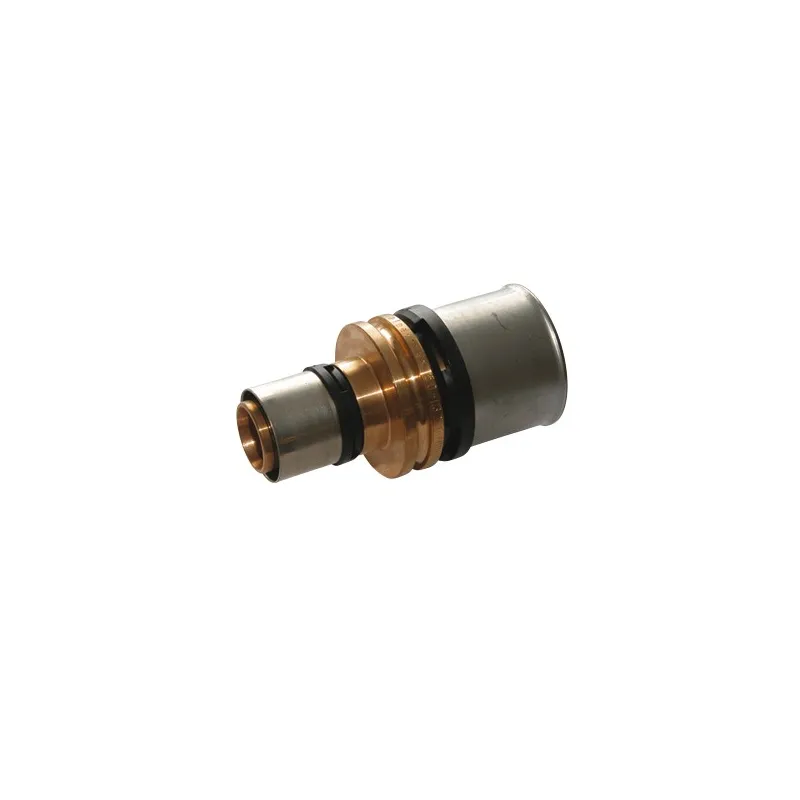

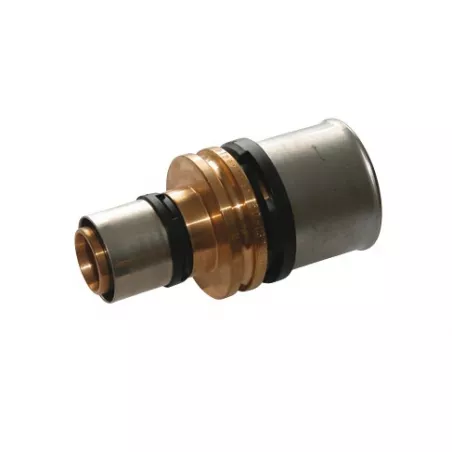

  • Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches
  • Schéma Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches

Photos non contractuelles

Raccord Manchon inégal à sertir en laiton de type radial pour système multicouches Alpex-Duo XS et Alpex-Duo

Corps en laiton

Valable pour les dimensions de tube suivantes :

  • 40 x 3,5
  • 50 x 4,0
  • 63 x 4 ,5
  • 75 x 5

Normes, certification :

  • Avis Technique 14/13-1852
  • Avis technique 14/13-1880
Plus de détails
Normes et certifications : Avis technique CSTB 14/13-1852Normes et certifications : Avis technique CSTB 14/13-1880Fluide admissible : Eau sanitaire et potable
ø 40 - 75
Are you an individual?
Are you a professional?

Log in to find out your discount.

€133.03 Tax included

110.86 € tax excl.

Unité de vente : Pièce
MCRMAL000004075
Diamètre: Ø 40 - 75
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches

Champs d'application :

  • Classe 2 : 10 bars – Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20° / 10 bars)
  • Classe 4: 10 bars – Radiateurs basse température, chauffage par le sol
  • Classe 5 : 6 bars – Radiateurs haute température
  • Classe « Eau glacée » : 10 bars

Caractéristiques techniques :

  • Corps en laiton = CuZn35Pb2AI-C
  • Douille = X5CrNi18-10 acier inoxydable
  • Joint torique = EPDM
  • Force minimale de sertissage = 32kN

Système "ALPEX DUO" garantie 10 ans tubes + raccords

Empreinte de sertissage type F
Compatible avec les empreinte TH et B du Ø16 au Ø32 uniquement

Mises en oeuvre :

Le raccord est composé de :

  • un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,
  • d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboité
  • d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

  • Couper le tube avec un coupe-tube
  • Ebavurer et calibrer le tube
  • Insérer le tube dans le raccord jusqu’à la butée
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête
  • Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Caractéristiques techniques Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches

Data sheet

Reference
MCRMAL000004075
Système
ALPEX DUO Multicouches
Matière
Inox Laiton
Joint
EPDM Torique
Forme
Réduction
Type de raccordement
Sertissage radial
Diamètre
En fonction du modèle choisi
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Avis technique CSTB 14/13-1852 Avis technique CSTB 14/13-1880
Unité de vente
Pièce
Garantie fabricant
Système ALPEX DUO garantie 10 ans Tubes + Raccords + Empreintes

Specific References

ean13
4013960322149

Download documentation

Fiche technique FT80-V1

Fiche technique Manchon inégal à sertir en laiton FT80-V1

Download (318.32KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches

Voici la liste des références et poids correspondants aux options séléctionnées.
MCRMAL000002640 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 26 - 40
Diamètre Ø 26 - 40
Packed weight 1,0185kg
21.13 € tax excl.
Consulter
MCRMAL000003240 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 32 - 40
Diamètre Ø 32 - 40
Packed weight 0,4431kg
21.91 € tax excl.
Consulter
MCRMAL000003250 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 32 - 50
Diamètre Ø 32 - 50
Packed weight 0,6426kg
28.31 € tax excl.
Consulter
MCRMAL000004063 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 40 - 63
Diamètre Ø 40 - 63
Packed weight 0,62475kg
33.28 € tax excl.
Consulter
MCRMAL000005063 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 50 - 63
Diamètre Ø 50 - 63
Packed weight 0,6552kg
34.58 € tax excl.
Consulter
MCRMAL000004075 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 40 - 75
Diamètre Ø 40 - 75
Packed weight 0,9366kg
110.86 € tax excl.
Consulter
MCRMAL000005075 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 50 - 75
Diamètre Ø 50 - 75
Packed weight 0,9996kg
110.86 € tax excl.
Consulter
MCRMAL000006375 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 63 - 75
Diamètre Ø 63 - 75
Packed weight 1,09095kg
110.86 € tax excl.
Consulter
Référence - Désignation Diamètre Packed weight Prix
MCRMAL000004075 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 40 - 75 Ø 40 - 75 0,9366kg 110.86 € tax excl.
MCRMAL000005075 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 50 - 75 Ø 50 - 75 0,9996kg 110.86 € tax excl.
MCRMAL000006375 - Raccord Manchon inégal à sertir en laiton de type radial pour tubes multicouches - Ø 63 - 75 Ø 63 - 75 1,09095kg 110.86 € tax excl.
