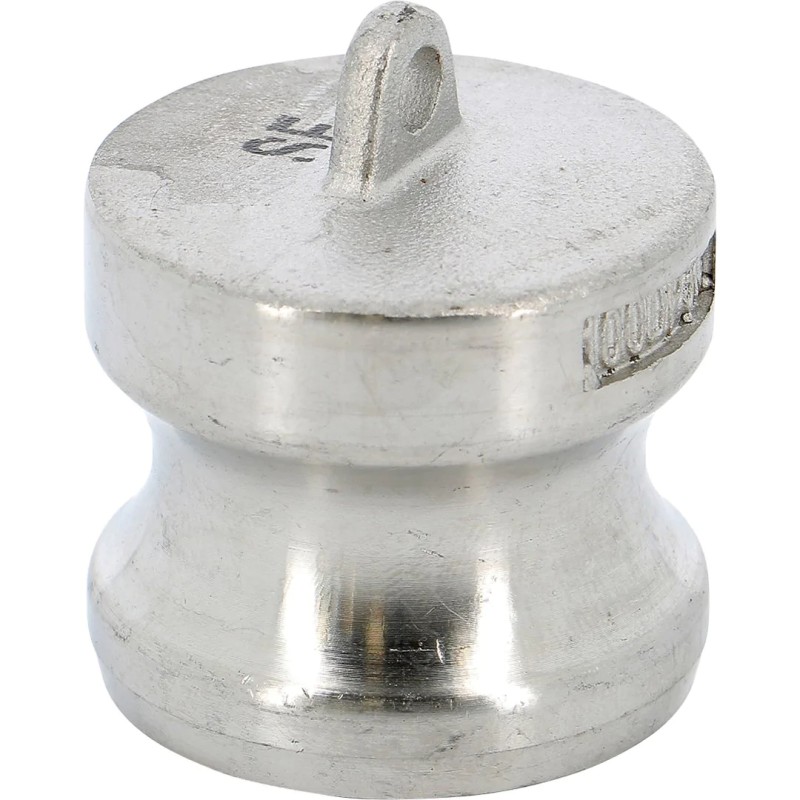

Raccord à cames inox bouchon adaptateur DP 1/2" (15/21)

Raccords à cames inox
Raccord à cames inox bouchon adaptateur DP
search
  • Raccord à cames inox bouchon adaptateur DP
  • Bouchon adaptateur type DP Ref.2248
  • NOMENCLATURE 2241-2248
  • Raccord à cames inox bouchon adaptateur DP

Photos non contractuelles

Raccord à cames inox bouchon adaptateur type DP - BSP

Utilisation :

  • Fluides courants compatibles
  • Température mini et maxi admissible Ts : - 10°C à + 60°C avec joint NBR
  • Pression maxi admissible Ps : Suivant tableau ci dessous

Disponible en :  DN 1/2“ au DN 4“

Option :  Sur demande : joints EPDM, Nitrile, FKM ou PTFE - VITON

Plus de détails
Normes et certifications : ISO 9001 ACM-UKAS1
1/2" (15/21)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€7.42 Tax included

6.18 € tax excl.

Unité de vente : Pièce
22480I000000015
Diameter (in inches): 1/2" (15/21)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Raccord à cames inox bouchon adaptateur DP

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.
DN 1/2“ 3/4“ 1“ 1“1/4 1“1/2 2“ 2“1/2 3“ 4“
Ps ( Bar ) 11 18 18 18 18 18 16 14 14

Caractéristiques :

  • Raccords en acier inox
  • Joint NBR ( uniquement sur les coupleurs )
  • Conforme à la norme MIL-C-27487

Construction :

  • Corps et came Acier Inox ASTM A351 CF8M
  • Joint NBR (uniquement sur les coupleurs)
  • Fabrication par procédé de cire perdue
  • Dimensions : DN 1/2" à DN 4"
  • Raccordement : bouchon adaptateur DP
  • Matière : Acier Inox

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3)
  • Construction suivant les normes MIL-C-27487 et A-A 59326
  • Taraudage femelle et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Caractéristiques techniques Raccord à cames inox bouchon adaptateur DP

Data sheet

Reference
22480I000000015
Matière
Inox ASTM A351 CF8M
Joint
NBR
Forme
Bouchon
Entraxe
En fonction du modèle choisi
Type de raccordement
À cames
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
60°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
ISO 9001 ACM-UKAS
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2) Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781117743

Download documentation

FT 2241-2248

Fiche technique raccords rapides à cames inox

Download (696.37KB)

Caractéristiques liées à la version du produit Raccord à cames inox bouchon adaptateur DP

Voici la liste des références et poids correspondants aux options séléctionnées.
22480I000000015 - Raccord à cames inox bouchon adaptateur DP - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,07875kg
6.18 € tax excl.
Consulter
22480I000000020 - Raccord à cames inox bouchon adaptateur DP - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,07875kg
6.76 € tax excl.
Consulter
22480I000000025 - Raccord à cames inox bouchon adaptateur DP - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 0,137kg
8.78 € tax excl.
Consulter
22480I000000032 - Raccord à cames inox bouchon adaptateur DP - 1"1/4 (33/42)
Diameter (in inches) 1"1/4 (33/42)
Packed weight 0,284kg
12.9 € tax excl.
Consulter
22480I000000040 - Raccord à cames inox bouchon adaptateur DP - 1"1/2 (40/49)
Diameter (in inches) 1"1/2 (40/49)
Packed weight 0,34125kg
17.23 € tax excl.
Consulter
22480I000000050 - Raccord à cames inox bouchon adaptateur DP - 2" (50/60)
Diameter (in inches) 2" (50/60)
Packed weight 0,47kg
29.71 € tax excl.
Consulter
22480I000000065 - Raccord à cames inox bouchon adaptateur DP - 2"1/2 (66/76)
Diameter (in inches) 2"1/2 (66/76)
Packed weight 0,5985kg
45.96 € tax excl.
Consulter
22480I000000080 - Raccord à cames inox bouchon adaptateur DP - 3" (80/90)
Diameter (in inches) 3" (80/90)
Packed weight 0,90825kg
50.73 € tax excl.
Consulter
22480I000000100 - Raccord à cames inox bouchon adaptateur DP - 4" (102/114)
Diameter (in inches) 4" (102/114)
Packed weight 1,4175kg
71.05 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
22480I000000015 - Raccord à cames inox bouchon adaptateur DP - 1/2" (15/21) 1/2" (15/21) 0,07875kg 6.18 € tax excl.
22480I000000020 - Raccord à cames inox bouchon adaptateur DP - 3/4" (20/27) 3/4" (20/27) 0,07875kg 6.76 € tax excl.
22480I000000025 - Raccord à cames inox bouchon adaptateur DP - 1" (26/34) 1" (26/34) 0,137kg 8.78 € tax excl.
22480I000000032 - Raccord à cames inox bouchon adaptateur DP - 1"1/4 (33/42) 1"1/4 (33/42) 0,284kg 12.9 € tax excl.
22480I000000040 - Raccord à cames inox bouchon adaptateur DP - 1"1/2 (40/49) 1"1/2 (40/49) 0,34125kg 17.23 € tax excl.
22480I000000050 - Raccord à cames inox bouchon adaptateur DP - 2" (50/60) 2" (50/60) 0,47kg 29.71 € tax excl.
22480I000000065 - Raccord à cames inox bouchon adaptateur DP - 2"1/2 (66/76) 2"1/2 (66/76) 0,5985kg 45.96 € tax excl.
22480I000000080 - Raccord à cames inox bouchon adaptateur DP - 3" (80/90) 3" (80/90) 0,90825kg 50.73 € tax excl.
22480I000000100 - Raccord à cames inox bouchon adaptateur DP - 4" (102/114) 4" (102/114) 1,4175kg 71.05 € tax excl.
