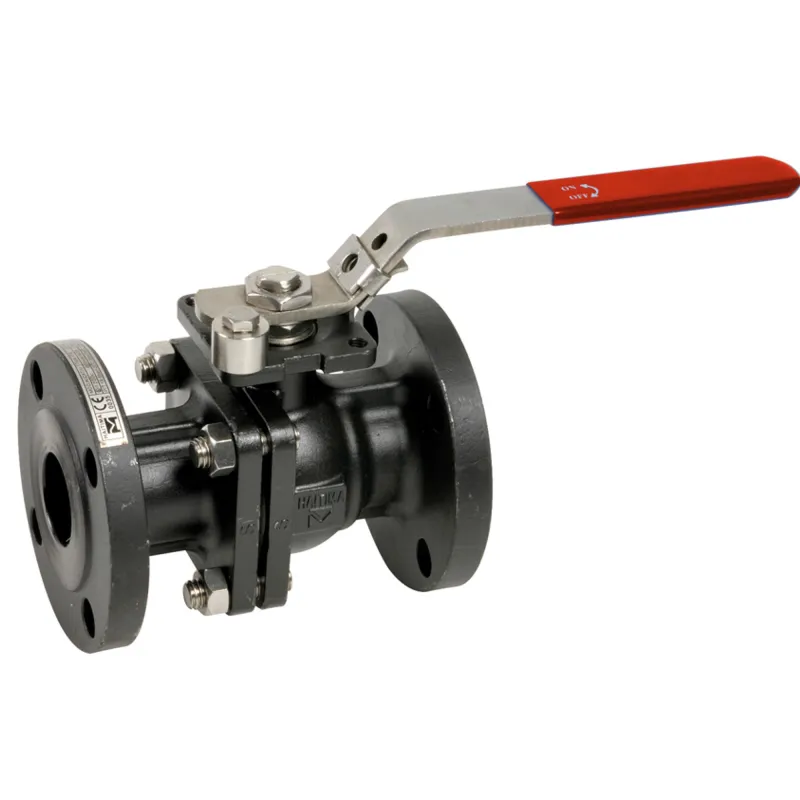

Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB
search
  • Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB
  • Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB
  • RBS 2 pièces à brides acier ASTM A216 WCBDIMENSIONS DN 15 - 50 778
  • RBS 2 pièces à brides acier ASTM A216 WCB DIMENSIONS DN 65 – 100 778
  • RBS 2 pièces à brides acier ASTM A216 WCB DIMENSIONS DN 125 - 200 778 779
  • RBS 2 pièces à brides acier ASTM A216 WCB COURBE PRESSION - TEMPERATURE 778
  • RBS 2 pièces à brides acier ASTM A216 WCB PN 16/40 DIMENSIONS REDUCTEUR ( en mm )
  • RBS 2 pièces à brides acier ASTM A216 WCB PN 16/40 DIMENSIONS BRIDES ( en mm ) 778
  • RBS 2 pièces à brides acier ASTM A216 WCB PN 16/40 DIMENSIONS PLATINE ISO ET AXE ( en mm ) 778

Photos non contractuelles

Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 sécurité feu

Robinet à tournant sphérique 2 pièces à brides class 150 PN20~ 2 pieces carbon steel ball valve flanged class 150 PN 20

Utilisation :

Produits chimiques, industries pétro-chimiques, installations hydrauliques, de chauffage, distribution air, eau
Vapeur 11 bars maxi
Températures mini et maxi admissibles Ts : -20°C à + 200°C
Pression maxi admissible Ps : 20 bars ( voir courbe )

Possibilité d'avoir le certificat matière CCPU 3.1 et le marquage ATEX

DN 150 et DN 200 : Modèles avec sphère évidée.

Robinet à tournant sphérique acier carbone Class 150 (PN20) Ref. 778 du DN 15 au DN 200 ( NPS 1/2" à 8“ )
Commande possible par réducteur à volant Ref. 9830296-9830297 du DN 150 au DN 200 ( NPS 6" à 8“ )

Plus de détails
Normes et certifications : CENormes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : ISO 9001 : 2008 Bureau VéritasFluide admissible : Vapeur (11B maximum)1
dn 15
Are you an individual?
Are you a professional?

Log in to find out your discount.

€165.95 Tax included

138.29 € tax excl.

Unité de vente : Pièce
77800W000150015
Diameter DN: DN 15
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Double système antistatique
  • Sièges PTFE chargés 15% verre
  • Poignée cadenassable
  • Motorisable ( Platine ISO 5211 )
  • Modèle 2 pièces ( Split body )
  • Sphère évidée du DN150 au DN200
  • Trou de dégazage dans la sphère ( au niveau du contact avec l’axe pour éviter une surpression dans la sphère )
  • Robinets acier recouverts d’un traitement d’apprêt

Construction :

  • Sphère évidée (du DN125 au DN200) :
  •  Séries 778 - 779 (du DN15 au DN100) : Acier Inox ASTM A351 CF8M
  • Presse-étoupe Graphite + PTFE chargé Carbone.
  • Axe inéjectable Acier Inox ASTM A276 316.
  • Double système antistatique.
  • Sièges PTFE chargés Verre.
  • Poignée cadenassable : Séries 778 - 779 (du DN65 au DN100) : Acier.
  • Dimensions : DN 15 à 200 mm
  • Raccordement : A brides Class 150 (PN20) R.F.
  • Matière : Acier carbone ASTM A216 WCB

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III Module H
  • Construction suivant la norme ASME B16.34
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Brides Class 150 PN20 150 R.F. suivant la norme ASME B16.5
  • Platine suivant la norme ISO 5211
  • Ecartement suivant la norme ASME B16.10 ( EN 558 série 3 jusqu’au DN100, série 12 du DN125 au 200 )
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 ( marquage en option )
  • Sécurité feu suivant la norme API 607 version 5 jusqu’au DN100

Ø nominal 15 20 25 32 40 50 65 80 100
Ø de passage 15 20 24 30 38 50 64 76 98
PS 20 20 20 20 20 20 20 20 20
Écartement 108 117 127 140 165 178 190 203 229

Caractéristiques techniques Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20

Data sheet

Reference
77800W000150015
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Intégral
Corps
Acier A216WCB
Obturateur
inox
Siège
PTFE chargé 15% verre
Axe
Inéjectable
Presse-étoupe
Graphite, PTFE chargé 25% carbone
Platine
Platine ISO 5211
Commande
Couleur rouge Poignée plate Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
A brides Class 150 (PN20) R.F
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-20°C
Température maximum
200°C
Fluide admissible
Air comprimé Eau Eau chauffage Industries chimiques Industries pétrochimiques Installations hydrauliques Vapeur (11B maximum)
Classement Feu
API 607 version 5 jusqu’au DN100 et version 4 du DN125 au DN150
Normes et certifications
ATEX CE ISO 9001 : 2008 Bureau Véritas TUV PED 97/23/CE Test d'étanchéité API 598
Normalisation
Directive 97/23/CE : CE N° 0035
Équipements
Cadenassable Platine ISO
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 778

Fiche technique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20

Download (1.84MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20

Voici la liste des références et poids correspondants aux options séléctionnées.
77800W000150015 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 15
Diameter DN DN 15
Packed weight 1,68kg
138.29 € tax excl.
Consulter
77800W000150020 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 20
Diameter DN DN 20
Packed weight 2,163kg
148.79 € tax excl.
Consulter
77800W000150025 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 25
Diameter DN DN 25
Packed weight 3,2025kg
200.17 € tax excl.
Consulter
77800W000150032 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 32
Diameter DN DN 32
Packed weight 4,704kg
257.17 € tax excl.
Consulter
77800W000150040 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 40
Diameter DN DN 40
Packed weight 6,6045kg
303.13 € tax excl.
Consulter
77800W000150050 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 50
Diameter DN DN 50
Packed weight 8,9355kg
415.84 € tax excl.
Consulter
77800W000150065 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 65
Diameter DN DN 65
Packed weight 15,7185kg
692.67 € tax excl.
Consulter
77800W000150080 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 80
Diameter DN DN 80
Packed weight 19,0995kg
828.33 € tax excl.
Consulter
77800W000150100 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 100
Diameter DN DN 100
Packed weight 29,715kg
1299.94 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
77800W000150015 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 15 DN 15 1,68kg 138.29 € tax excl.
77800W000150020 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 20 DN 20 2,163kg 148.79 € tax excl.
77800W000150025 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 25 DN 25 3,2025kg 200.17 € tax excl.
77800W000150032 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 32 DN 32 4,704kg 257.17 € tax excl.
77800W000150040 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 40 DN 40 6,6045kg 303.13 € tax excl.
77800W000150050 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 50 DN 50 8,9355kg 415.84 € tax excl.
77800W000150065 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 65 DN 65 15,7185kg 692.67 € tax excl.
77800W000150080 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 80 DN 80 19,0995kg 828.33 € tax excl.
77800W000150100 - Robinet à tournant sphérique RBS 2 pièces à brides acier ASTM A216 WCB class 150 PN20 - DN 100 DN 100 29,715kg 1299.94 € tax excl.
