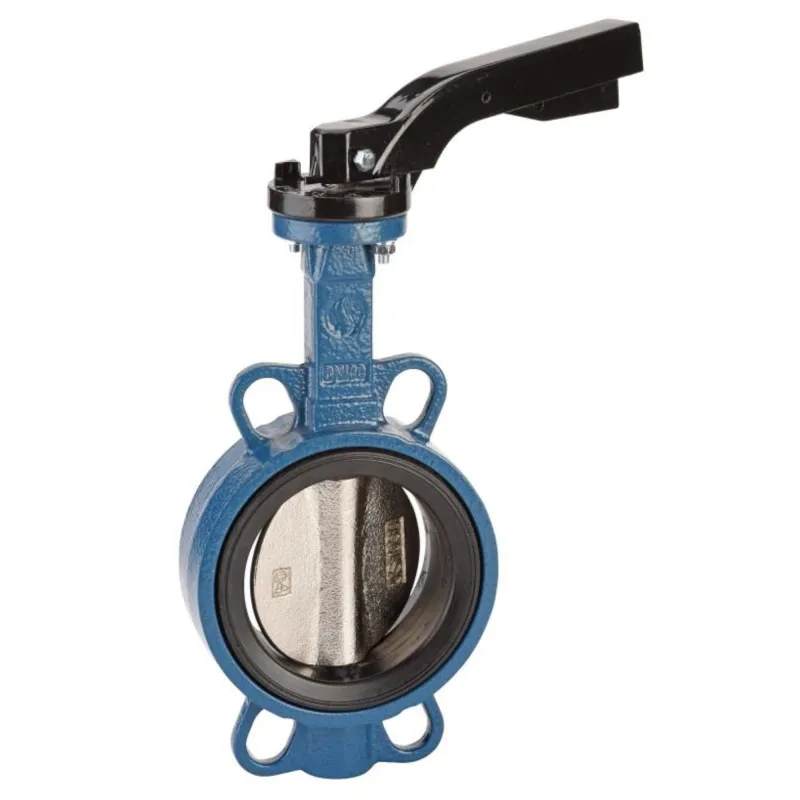

Vanne à papillon à oreilles de centrage corps fonte GL avec papillon inox et manchette EPDM

Utilisation :

  • Eau froide et chaude, eau de mer, eau déminéralisée, alcool, lait de chaux, mercure, alcalins, hydroxyde de soude
  • Température mini et maxi admissible Ts : - 10°C à + 110°C ( 130°C en pointe )
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Commande par levier du DN32/40 au DN300
  • Réducteur possible du DN32/40 au DN300 Ref.1198
Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001Normes et certifications : TUV CERT ISO 9001 : 2008Normes et certifications : ISO 9001 Bureau VERITASNormes et certifications : API quality1
dn 32/40
Are you an individual?
Are you a professional?

Log in to find out your discount.

€41.15 Tax included

34.29 € tax excl.

Unité de vente : Pièce
1123FIOL1620040
Diameter DN: DN 32/40
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM

Caractéristiques :

  • Col long pour calorifuge
  • Platine ISO 5211
  • Oreilles de centrage
  • Montage entre brides PN6 du DN40 au 150 et en DN300, PN10/16 du DN32 au 300, Class 150 (PN20) du DN40 au 600
  • Montage entre brides JIS10K du DN40 au DN300
  • Axe traversant jusqu’au DN600
  • Poignée crantée 10 positions , cadenassable jusqu’au DN150
  • Double étanchéité PTFE à l’axe jusqu’au DN300
  • Papillon inox
  • Peinture époxy épaisseur 80 microns couleur RAL 003
  • Manchette EPDM vulcanisée

Construction :

  • Dimensions : DN 32/40 au DN 300
  • Raccordement : Entre brides PN6, PN10/16, Class 150 et JIS10K*
  • Corps : Fonte EN GJL-250
  • Papillon : Inox ASTM A351 CF8M
* suivant DN

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • Conception suivant la norme API 609
  • DIRECTIVE 97/23/CE : CE N° 0035 (jusqu’au DN600)
    Catégorie de risque III module H (jusqu’au DN600)
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Ecartement suivant la norme ISO 5752 série 20, EN 558 série 20 ( NF 29305 )
  • Platine suivant la nome ISO 5211
  • Raccordement entre brides suivant la norme EN 1092-1 PN6-PN10/16 et ASME B16.5 Class 150 (PN20)

Caractéristiques techniques vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM

Data sheet

Reference
1123FIOL1620040
Gamme
Initiale
Type de vanne
Vanne papillon
Corps
Fonte EN GJL-250
Membrane
EPDM
Joint
EPDM
Type de raccordement
Entre brides PN6, PN10/16, Class 150 et JIS10K*
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-10°C
Température maximum
110°C
Fluide admissible
Alcool Eau Eau de mer Eau démineralisée Hydroxyde de soude Lait de chaux Mercure
Normes et certifications
API quality CE Directive 97/23/CE ISO 5752 série 20 ISO 9001 ISO 9001 Bureau VERITAS TUV CERT ISO 9001 : 2008
Normalisation
Directive 97/23/CE : CE N° 0035
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 1123

Fiche technique robinet à papillon Wafer initiale fonte/EPDM papillon inox

Download (4.12MB)

Caractéristiques liées à la version du produit vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM

Voici la liste des références et poids correspondants aux options séléctionnées.
1123FIOL1620040 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 32/40
Diameter DN DN 32/40
Packed weight 1,85kg
34.29 € tax excl.
Consulter
1123FIOL1620050 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 50
Diameter DN DN 50
Packed weight 2,53kg
38.22 € tax excl.
Consulter
1123FIOL1620065 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 65
Diameter DN DN 65
Packed weight 2,86kg
45.7 € tax excl.
Consulter
1123FIOL1620080 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 80
Diameter DN DN 80
Packed weight 3,16kg
52.03 € tax excl.
Consulter
1123FIOL1620100 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 100
Diameter DN DN 100
Packed weight 4,21kg
75.11 € tax excl.
Consulter
1123FIOL1620125 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 125
Diameter DN DN 125
Packed weight 6,67kg
100.13 € tax excl.
Consulter
1123FIOL1620150 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 150
Diameter DN DN 150
Packed weight 7,66kg
130.13 € tax excl.
Consulter
1123FIOL1620200 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 200
Diameter DN DN 200
Packed weight 14,67kg
202.48 € tax excl.
Consulter
1123FIOL1620250 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 250
Diameter DN DN 250
Packed weight 23,4kg
327.7 € tax excl.
Consulter
1123FIOL1620300 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 300
Diameter DN DN 300
Packed weight 33,8kg
465.34 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
1123FIOL1620040 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 32/40 DN 32/40 1,85kg 34.29 € tax excl.
1123FIOL1620050 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 50 DN 50 2,53kg 38.22 € tax excl.
1123FIOL1620065 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 65 DN 65 2,86kg 45.7 € tax excl.
1123FIOL1620080 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 80 DN 80 3,16kg 52.03 € tax excl.
1123FIOL1620100 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 100 DN 100 4,21kg 75.11 € tax excl.
1123FIOL1620125 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 125 DN 125 6,67kg 100.13 € tax excl.
1123FIOL1620150 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 150 DN 150 7,66kg 130.13 € tax excl.
1123FIOL1620200 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 200 DN 200 14,67kg 202.48 € tax excl.
1123FIOL1620250 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 250 DN 250 23,4kg 327.7 € tax excl.
1123FIOL1620300 - vanne à papillon 1123 à oreilles lisses de centrage corps fonte GL avec papillon inox et manchette EPDM - DN 300 DN 300 33,8kg 465.34 € tax excl.
