Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler dn 50

Robinet papillon gamme Excellence
Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler
search
  • Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler
  • Nomenclature dn50-200 Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Nomenclature dn250-300 Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Dimension dn50-200 Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Dimension dn250-300 Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Dimension col et papillon Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Courbe pression-temperature Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Couple de manoeuvre Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Coefficient de débit Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie
  • Calcul pertes de charges Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie

Photos non contractuelles

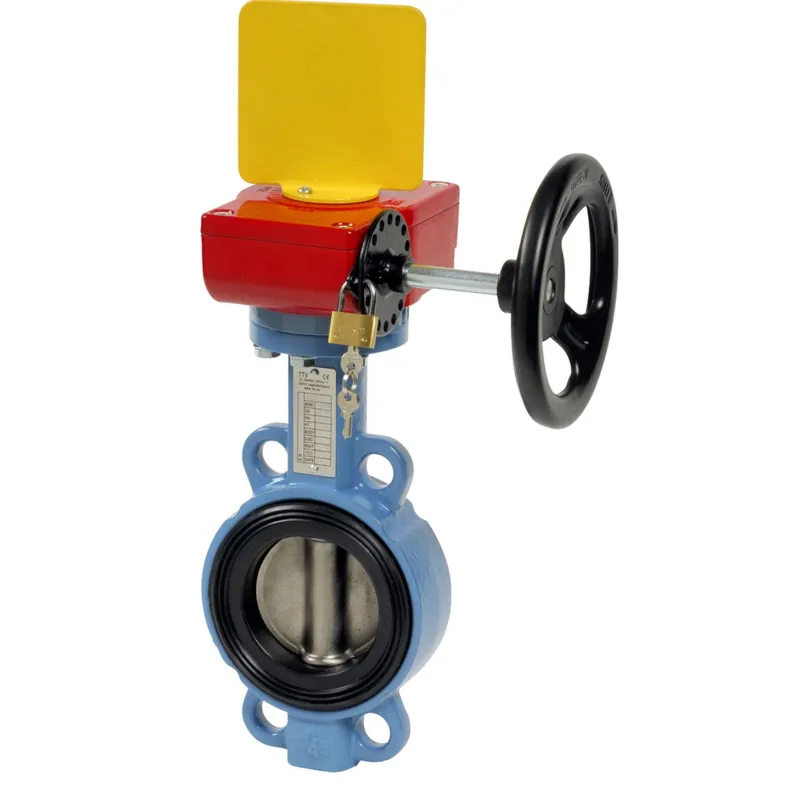

Robinet papillon à oreilles de centrage gamme excellence TTV corps fonte sans contacts pour réseaux incendie et sprinkler

Utilisation :

  • Systèmes SPRINKLER (règle APSAD R1) :
    o Canalisation d’essai
    o Vannes sur système antigel
  • Température mini et maxi admissible Ts : - 10°C à + 110°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Robinet à oreilles de centrage à commande par réducteur du DN 50 au DN 300

Papillon inox jusqu’au DN100 inclus
Papillon fonte chromé du DN125 au DN300

Plus de détails
Normes et certifications : ATEX1Gamme : Excellence
dn 50
Are you an individual?
Are you a professional?

Log in to find out your discount.

€430.02 Tax included

358.35 € tax excl.

Unité de vente : Pièce
1148FIOL1620050
Diameter DN: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler

Caractéristiques :

  • CNPP
  • Col long pour calorifuge
  • Réducteur IP65
  • Commande par réducteur sans contacts fin de course
  • Réducteur aluminium cadenassable
  • Drapeau de visualisation ( permet de déterminer la position de la vanne : ouverte ou fermée )
  • Oreilles de centrage
  • Montage entre brides PN10/16 et Class 150 (PN20)
  • Axe traversant
  • Papillon inox jusqu’au DN100 inclus
  • Papillon fonte chromé DN125 au DN300
  • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns

Construction :

  • Dimension : DN50 à DN300
  • Raccordement : Entre brides PN10/16 et Class 150 (PN20)
  • Température Mini : -10°C
  • Température Maxi : +110°C
  • Pression Maxi : 16 Bars
  • Matière : Corps fonte GJS 500-7, manchette EPDM

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • DIRECTIVE 2014/68/UE : CE N° 0038
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Conception suivant la norme NF EN 593 v 2004
  • Marquage conforme à la norme NFE 29-130
  • Tests d’étanchéité suivant la norme EN 12266-1, Taux A
  • Raccordement entre brides suivant la norme EN 1092-1 PN10/16
  • Platine suivant la norme ISO 5211
  • Ecartement suivant les normes :
    o ISO 5752 courte série 20
    o EN 558 série 20 (NF 29305)
    o BS 5155 série 4
    o DIN 3202 partie 3, série K1
    o API 609 Table 1
    o ASME B16.10 Table 8 colonne 3
  • Appartient à la liste des matériels pouvant être utilisés dans le cadre d’une installation réalisée selon la règle APSAD R1

Caractéristiques techniques Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler

Data sheet

Reference
1148FIOL1620050
Gamme
Excellence
Corps
Fonte EN GJS-500-7
Obturateur
Fonte EN GJS-500-7 chromé / Inox ASTM A351 CF8M
Membrane
EPDM
Type de raccordement
entre brides CLASS 150 PN20
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
-10°C
Température maximum
110°C
Normes et certifications
ATEX Directive 2014/68/UE EN 12266-1 ISO 9001 : 2015
Normalisation
Directive 2014/68/UE
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 1148

Fiche technique Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler

Download (652.33KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler

Voici la liste des références et poids correspondants aux options séléctionnées.
1148FIOL1620050 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 50
Diameter DN DN 50
Packed weight 5,6kg
358.35 € tax excl.
Consulter
1148FIOL1620065 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 65
Diameter DN DN 65
Packed weight 6,25kg
358.35 € tax excl.
Consulter
1148FIOL1620080 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 80
Diameter DN DN 80
Packed weight 6,75kg
358.35 € tax excl.
Consulter
1148FIOL1620100 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 100
Diameter DN DN 100
Packed weight 8kg
368.84 € tax excl.
Consulter
1148FFOL1620125 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 125
Diameter DN DN 125
Packed weight 9,5kg
401.54 € tax excl.
Consulter
1148FFOL1620150 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 150
Diameter DN DN 150
Packed weight 10,5kg
428.38 € tax excl.
Consulter
1148FFOL1620200 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 200
Diameter DN DN 200
Packed weight 15,65kg
514.74 € tax excl.
Consulter
1148FFOL1620250 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 250
Diameter DN DN 250
Packed weight 27kg
936.07 € tax excl.
Consulter
1148FFOL1620300 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 300
Diameter DN DN 300
Packed weight 35,5kg
1176.5 € tax excl.
Consulter
Référence - Désignation Diameter DN Packed weight Prix
1148FIOL1620050 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 50 DN 50 5,6kg 358.35 € tax excl.
1148FIOL1620065 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 65 DN 65 6,25kg 358.35 € tax excl.
1148FIOL1620080 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 80 DN 80 6,75kg 358.35 € tax excl.
1148FIOL1620100 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 100 DN 100 8kg 368.84 € tax excl.
1148FFOL1620125 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 125 DN 125 9,5kg 401.54 € tax excl.
1148FFOL1620150 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 150 DN 150 10,5kg 428.38 € tax excl.
1148FFOL1620200 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 200 DN 200 15,65kg 514.74 € tax excl.
1148FFOL1620250 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 250 DN 250 27kg 936.07 € tax excl.
1148FFOL1620300 - Robinet papillon à oreilles de centrage gamme excellence TTV sans contacts pour réseaux incendie et sprinkler - DN 300 DN 300 35,5kg 1176.5 € tax excl.
