Robinet de prise en charge sur le coté 1/4 tour avec joint torique dn 20 - dn 25 bronze

Robinets à boisseau sphérique de prise en charge
Robinet de prise en charge sur le coté 1/4 tour avec joint torique
search
  • Robinet de prise en charge sur le coté 1/4 tour avec joint torique
  • NOMENCLATURE REF. 29110 (CORPS BRONZE)
  • DIMENSIONS ( en mm ) 29110

Photos non contractuelles

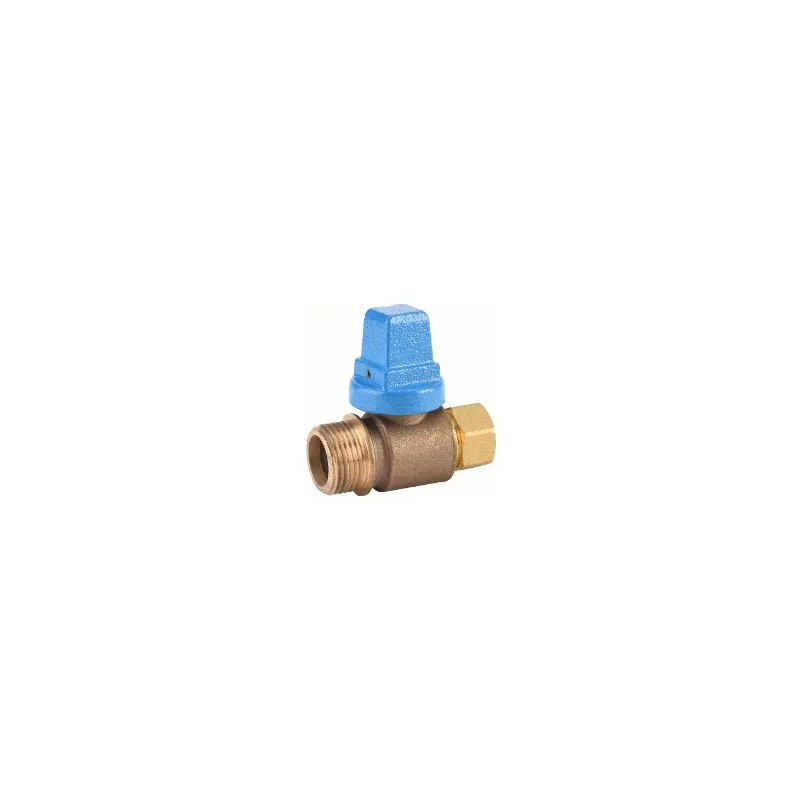

Robinet de prise en charge sur le coté 1/4 tour avec joint torique modèle droit

Utilisation :

  • Réseaux d'adduction et de distribution d'eau froide
  • Température mini admissible Ts : + 4°C
  • Température maxi admissible Ts : + 40°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

  • Robinet de prise en charge 1/4 tour droit laiton avec raccord laiton à joint torique DN 20
  • Robinet de prise en charge 1/4 tour droit bronze avec raccord laiton à joint torique DN 20 à 40
Plus de détails
Normes et certifications : Certification ACSNormes et certifications : Fabriqué en France1
dn 20 - dn 25 bronze
Are you an individual?
Are you a professional?

Log in to find out your discount.

€94.00 Tax included

78.33 € tax excl.

Unité de vente : Pièce
29110B000000020
Matière: Bronze
Diamètre DN - Diamètre DN1: Dn 20 - DN 25
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Robinet de prise en charge sur le coté 1/4 tour avec joint torique

Caractéristiques techniques :

  • Pour collier de prise en charge
  • Petit bossage (M40x300) ou gros bossage (M55x300)
  • Raccord incorporé avec joint torique pour tube PE
  • Chapeau fonte carré 30x30
  • Fermeture sens anti-horaire FAH (sur demande possible avec FSH)
  • Raccord laiton autobuté avec joint torique
  • Bille pleine
  • Sphère laiton

Construction :

  • Raccord autobuté joint torique
  • Corps Bronze sauf série 2911021* Laiton
  • Obturateur : bille pleine Laiton
  • Joint de Sphère PTFE pur
  • Carré d'ordonnance 30 x 30 Fonte Epoxy avec goupille Inox
  • Joint torique NBR
  • Dimension : DN 20 à 40
  • Raccordement : Nez au pas métrique petit ou gros bossage (40 x 300 ou 55 x 300).
  • Matière : Bronze ou laiton

Normalisation :

  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC NY 345 pour le modèle laiton DN20 Ref.2911021
  • Attestation de conformité sanitaire A.C.S. N° 12 ACC LI 026 pour les modèles bronze Ref.2911020 à 40
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

DN 20 20 25 30 40
DN2 (filetage nez) 40 x 300 40 x 300 40 x 300 55 x 300 55 x 300
Ø P Passage 21 25 25 40 40
DN1 (ø ext PE) 25 25 32 40 50
ø outil avec perçage 19 19 24 29 39

Caractéristiques techniques Robinet de prise en charge sur le coté 1/4 tour avec joint torique

Data sheet

Reference
29110B000000020
Type de vanne
RBS (robinet à boisseau sphérique) Robinet de prise en charge
Corps
Bronze (sauf DN20 : laiton)
Obturateur
Bille pleine laiton
Siège
PTFE
Presse-étoupe
Joint torique NBR
Commande
Carré d'ordonnance Fermeture : Sens anti-horaire (FAH)
Entraxe
En fonction du modèle choisi
Type de raccordement
À visser au pas métrique
Raccordement
Femelle MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
4°C
Température maximum
40°C
Fluide admissible
réseaux d'adduction et distribution d'eau
Normes et certifications
Certification ACS Fabriqué en France
Équipements
Raccord incorporé joint torique
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781193297

Download documentation

Fiche technique 29110

Fiche technique Robinet de prise en charge sur le coté 1/4 tour avec joint torique 29110

Download (300.28KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet de prise en charge sur le coté 1/4 tour avec joint torique

Voici la liste des références et poids correspondants aux options séléctionnées.
29110L000000020 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Laiton - Dn 20 - DN 25
Matière Laiton
Diamètre DN - Diamètre DN1 Dn 20 - DN 25
Packed weight 1,008kg
64.97 € tax excl.
Consulter
29110B000000020 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 20 - DN 25
Matière Bronze
Diamètre DN - Diamètre DN1 Dn 20 - DN 25
Packed weight 1,1445kg
78.33 € tax excl.
Consulter
29110B000000040 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 40 - DN 50
Matière Bronze
Diamètre DN - Diamètre DN1 Dn 40 - DN 50
Packed weight 2,0265kg
185.77 € tax excl.
Consulter
29110B000000032 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 30 - DN 40
Matière Bronze
Diamètre DN - Diamètre DN1 Dn 30 - DN 40
Packed weight 2,016kg
197.5 € tax excl.
Consulter
29110B000000025 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 25 - DN 32
Matière Bronze
Diamètre DN - Diamètre DN1 Dn 25 - DN 32
Packed weight 1,176kg
98.25 € tax excl.
Consulter
Référence - Désignation Matière Diamètre DN - Diamètre DN1 Packed weight Prix
29110L000000020 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Laiton - Dn 20 - DN 25 Laiton Dn 20 - DN 25 1,008kg 64.97 € tax excl.
29110B000000020 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 20 - DN 25 Bronze Dn 20 - DN 25 1,1445kg 78.33 € tax excl.
29110B000000040 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 40 - DN 50 Bronze Dn 40 - DN 50 2,0265kg 185.77 € tax excl.
29110B000000032 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 30 - DN 40 Bronze Dn 30 - DN 40 2,016kg 197.5 € tax excl.
29110B000000025 - Robinet de prise en charge sur le coté 1/4 tour avec joint torique - Bronze - Dn 25 - DN 32 Bronze Dn 25 - DN 32 1,176kg 98.25 € tax excl.
