Soupapes de sécurité laiton série 313 type Z 1/2¨f 3 bar

Soupapes sans nanomêtre

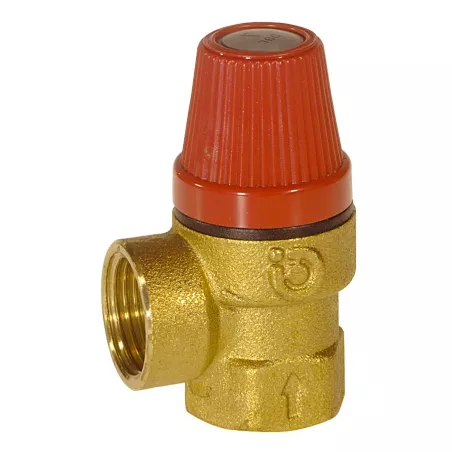

Soupapes de sécurité laiton série 313 Z
search
  • Soupapes de sécurité laiton série 313 Z
  • Soupapes de sécurité laiton série 313 type Z

Photos non contractuelles

Soupape de sécurité pour chauffage et climatisation série S15Z et S20Z

FONCTION :

Protection des installations de chauffage et de climatisation contre toute surpression.

Température 5 / 110°C

Plus de détails
Type de raccordement : Á visser BSP (pas du gaz)1
1/2¨f 3 bar
Are you an individual?
Are you a professional?

Log in to find out your discount.

€15.32 Tax included

12.77 € tax excl.

Unité de vente : Pièce
SSSM1LF15000F15
Fittings - female exhaust ø: 1/2¨F
Calibration (bar): 3 bar
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Soupapes de sécurité laiton série 313 type Z

Construction :

  • Corps laiton matricé
  • Joint & membrane EPDM
  • Ressort inox UNI 3823
  • Manette ABS sur modèles laiton

Caractéristiques fonctionnelles :

  • Fluides admis : eau, air
  • Pression nominale PN10
  • Températures 5 / 110°C
  • Les soupapes sont construites dans le respect des directives 97/23/CE
  • Catégorie PED : IV



Type Tarage

Puissance maxi.

ø

 Code Réference
(bar)

(kW)

 (Kcal/h

Raccordt - Échapt
313 1/2 Z 2.5 72.3 62 200 1/2¨F - 1/2¨F S15Z25 SSSM1LF15000F15
313 1/2 Z 3 82.5 71 000 1/2¨F - 1/2¨F S15Z SSSM1LF15001F15
3/4 Z 3 82.5 71 000 3/4¨F - 3/4¨F S20Z3 SSSM1LF20002F20
3/4 Z 4 103.3 89 000 3/4¨F - 3/4¨F S20Z4 SSSM1LF20003F20
3/4 Z 5 123.6 106 600 3/4¨F - 3/4¨F S20Z5 SSSM1LF20004F20

Caractéristiques techniques Soupapes de sécurité laiton série 313 type Z

Data sheet

Reference
SSSM1LF15000F15
Matière
Laiton
Joint
EPDM
Membrane
EPDM
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Tarage
En fonction du modèle choisi
Pression nominale
PN 10
Température minimum
5°C
Température maximum
110°C
Fluide admissible
Air comprimé Eau
Capacité d'évacuation
En fonction du modèle choisi
Normes et certifications
Catégorie PED : IV Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8016615003543

Download documentation

FT S15Z et S20Z série

Fiche Technique soupapes sécurité laiton S15Z et S20Z série

Download (662.63KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Soupapes de sécurité laiton série 313 type Z

Voici la liste des références et poids correspondants aux options séléctionnées.
SSSM1LF15001F15 - Soupapes de sécurité laiton série 313 type Z - 1/2¨F - 2.5 bar
Fittings - female exhaust ø 1/2¨F
Calibration (bar) 2.5 bar
Packed weight 0,11235kg
14.17 € tax excl.
Consulter
SSSM1LF15000F15 - Soupapes de sécurité laiton série 313 type Z - 1/2¨F - 3 bar
Fittings - female exhaust ø 1/2¨F
Calibration (bar) 3 bar
Packed weight 0,1428kg
12.77 € tax excl.
Consulter
SSSM1LF20002F20 - Soupapes de sécurité laiton série 313 type Z - 3/4¨F - 3 bar
Fittings - female exhaust ø 3/4¨F
Calibration (bar) 3 bar
Packed weight 0,1848kg
29.74 € tax excl.
Consulter
SSSM1LF20004F20 - Soupapes de sécurité laiton série 313 type Z - 3/4¨F - 5 bar
Fittings - female exhaust ø 3/4¨F
Calibration (bar) 5 bar
Packed weight 0,2016kg
30.71 € tax excl.
Consulter
SSSM1LF20003F20 - Soupapes de sécurité laiton série 313 type Z - 3/4¨F - 4 bar
Fittings - female exhaust ø 3/4¨F
Calibration (bar) 4 bar
Packed weight 0,1848kg
30.13 € tax excl.
Consulter
Référence - Désignation Fittings - female exhaust ø Calibration (bar) Packed weight Prix
SSSM1LF15001F15 - Soupapes de sécurité laiton série 313 type Z - 1/2¨F - 2.5 bar 1/2¨F 2.5 bar 0,11235kg 14.17 € tax excl.
SSSM1LF15000F15 - Soupapes de sécurité laiton série 313 type Z - 1/2¨F - 3 bar 1/2¨F 3 bar 0,1428kg 12.77 € tax excl.
SSSM1LF20002F20 - Soupapes de sécurité laiton série 313 type Z - 3/4¨F - 3 bar 3/4¨F 3 bar 0,1848kg 29.74 € tax excl.
SSSM1LF20004F20 - Soupapes de sécurité laiton série 313 type Z - 3/4¨F - 5 bar 3/4¨F 5 bar 0,2016kg 30.71 € tax excl.
SSSM1LF20003F20 - Soupapes de sécurité laiton série 313 type Z - 3/4¨F - 4 bar 3/4¨F 4 bar 0,1848kg 30.13 € tax excl.
