Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné npt dn10 ~ 3/8'' ~ ø17.20

Vannes à opercule à visser ou souder
Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné
search
  • Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné
  • Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné
  • Nomenclature Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné
  • Dimension Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné
  • Courbe / Température Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné

Photos non contractuelles

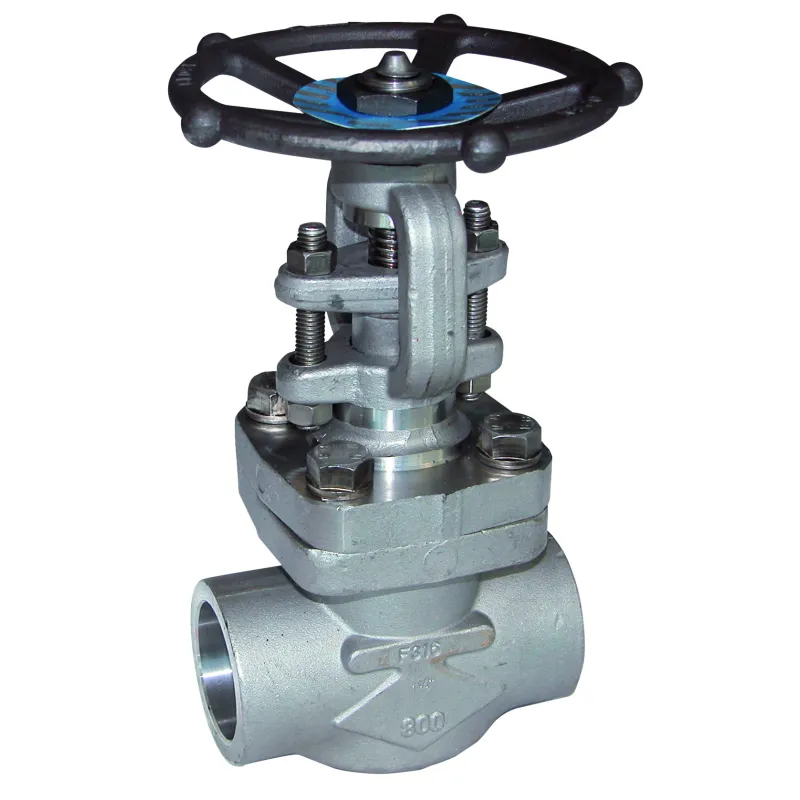

Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné Femelle - Femelle NPT ou à souder SW

Utilisation :

  • Industries pétrolières, vapeur, haute pression
  • Température mini et maxi admissible Ts : - 29°C à + 538°C
  • Pression maxi admissible Ps : 132 bars ( voir courbe )

Disponible en :

  • Robinet vanne TRIM 10 à opercule acier inox forgé A182 F316 à souder SW  DN 10 au DN 50 (NPS 3/8“ au DN 2“)
  • Robinet vanne TRIM 10 à opercule acier inox forgé A182 F316 taraudé NPT  DN 10 au DN 50 (NPS 3/8“ au DN 2“)
Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001Normes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : TUV ISO 9001Fluide admissible : Vapeur1
npt dn10 ~ 3/8'' ~ ø17.20
Are you an individual?
Are you a professional?

Log in to find out your discount.

€269.65 Tax included

224.71 € tax excl.

Unité de vente : Pièce
15300I000NFF010
Diameter (in inches): DN10 ~ 3/8'' ~ Ø17.20
Raccordement: NPT
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné

Caractéristiques :

  • Passage standard
  • Tige montante non tournante (OS&Y)
  • Chapeau et presse étoupe boulonné
  • Acier inox forgé F316
  • Trim 10 standard inox 316
  • Class 800

Construction :

  • Dimensions : DN 10 à 50 (NPS 3/8" à 2")
  • Raccordement : Femelle - Femelle NPT ou à souder SW
  • Matière : Acier inox F316
  • Siège : Inox ASTM A479 type 316
  • Opercule : Inox ASTM A182 F316
  • Corps : Inox ASTM A182 F316

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : CE N° 0036 Catégorie de risque III module H  Certificat 3.1 sur demande
  • Conception suivant la norme ISO 15761 et API 602 8° édition
  • Robinets vannes conformes à la norme API 6D
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Robinets vannes agréés par les principales compagnies pétrolières ( Certificats sur demande )
  • ATEX Groupe II Catégorie 2 GD T3 Zone 1 & 21 Zone 2 &22 (marquage en option) suivant directive 2014/34/EU
  • Taraudage femelle NPT suivant la norme ANSI B1.20.1
  • Embouts à souder SW suivant norme ISO 15761

Caractéristiques techniques Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné

Data sheet

Reference
15300I000NFF010
Corps
Inox ASTM A182 F316
Siège
Inox ASTM A479 type 316
Chapeau
Inox ASTM A182 F316
Joint
Inox 316 + graphite spiralé
Type de raccordement
En fonction du modèle choisi
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression maximum
132 bars
Température minimum
-29°C
Température maximum
+538°C
Fluide admissible
Industries pétrochimiques Vapeur
Normes et certifications
ATEX CE ISO 9001 TUV ISO 9001 TUV PED 97/23/CE Test d'étanchéité API 598
Normalisation
Directive 97/23/CE
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 152

Fiche technique vanne à opercule inox forgé à souder class800 trim10 Socket Welding SW

Download (702.97KB)

FT 153

Fiche technique vanne à opercule inox forgé class800 trim10 femelle femelle NPT

Download (704.07KB)

Caractéristiques liées à la version du produit Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné

Voici la liste des références et poids correspondants aux options séléctionnées.
15300I000NFF010 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN10 ~ 3/8'' ~ Ø17.20 - NPT
Diameter (in inches) DN10 ~ 3/8'' ~ Ø17.20
Raccordement NPT
Packed weight 1,9425kg
224.71 € tax excl.
Consulter
15200I0000SW010 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN10 ~ 3/8'' ~ Ø17.20 - À souder SW
Diameter (in inches) DN10 ~ 3/8'' ~ Ø17.20
Raccordement À souder SW
Packed weight 1,9425kg
160.39 € tax excl.
Consulter
15300I000NFF015 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN15 ~ 1/2'' ~ Ø21.30 - NPT
Diameter (in inches) DN15 ~ 1/2'' ~ Ø21.30
Raccordement NPT
Packed weight 1,9425kg
224.71 € tax excl.
Consulter
15200I0000SW015 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN15 ~ 1/2'' ~ Ø21.30 - À souder SW
Diameter (in inches) DN15 ~ 1/2'' ~ Ø21.30
Raccordement À souder SW
Packed weight 1,9425kg
224.71 € tax excl.
Consulter
15200I0000SW020 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN20 ~ 3/4'' ~ Ø26.90 - À souder SW
Diameter (in inches) DN20 ~ 3/4'' ~ Ø26.90
Raccordement À souder SW
Packed weight 2,1735kg
177.74 € tax excl.
Consulter
15300I000NFF020 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN20 ~ 3/4'' ~ Ø26.90 - NPT
Diameter (in inches) DN20 ~ 3/4'' ~ Ø26.90
Raccordement NPT
Packed weight 2,1735kg
250.25 € tax excl.
Consulter
15300I000NFF025 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN25 ~ 1'' ~ Ø33.70 - NPT
Diameter (in inches) DN25 ~ 1'' ~ Ø33.70
Raccordement NPT
Packed weight 3,7485kg
370.76 € tax excl.
Consulter
15200I0000SW025 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN25 ~ 1'' ~ Ø33.70 - À souder SW
Diameter (in inches) DN25 ~ 1'' ~ Ø33.70
Raccordement À souder SW
Packed weight 3,7485kg
370.76 € tax excl.
Consulter
15300I000NFF032 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN32 ~ 1''1/4 ~ Ø42.20 - NPT
Diameter (in inches) DN32 ~ 1''1/4 ~ Ø42.20
Raccordement NPT
Packed weight 5,208kg
741.46 € tax excl.
Consulter
15200I0000SW032 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN32 ~ 1''1/4 ~ Ø42.20 - À souder SW
Diameter (in inches) DN32 ~ 1''1/4 ~ Ø42.20
Raccordement À souder SW
Packed weight 5,208kg
741.46 € tax excl.
Consulter
15300I000NFF040 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN40 ~ 1''1/2 ~ Ø48.30 - NPT
Diameter (in inches) DN40 ~ 1''1/2 ~ Ø48.30
Raccordement NPT
Packed weight 7,035kg
741.46 € tax excl.
Consulter
15200I0000SW040 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN40 ~ 1''1/2 ~ Ø48.30 - À souder SW
Diameter (in inches) DN40 ~ 1''1/2 ~ Ø48.30
Raccordement À souder SW
Packed weight 7,035kg
741.46 € tax excl.
Consulter
15200I0000SW050 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN50 ~ 2'' ~ Ø60.30 - À souder SW
Diameter (in inches) DN50 ~ 2'' ~ Ø60.30
Raccordement À souder SW
Packed weight 9,45kg
961.03 € tax excl.
Consulter
15300I000NFF050 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN50 ~ 2'' ~ Ø60.30 - NPT
Diameter (in inches) DN50 ~ 2'' ~ Ø60.30
Raccordement NPT
Packed weight 9,45kg
961.03 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Raccordement Packed weight Prix
15300I000NFF010 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN10 ~ 3/8'' ~ Ø17.20 - NPT DN10 ~ 3/8'' ~ Ø17.20 NPT 1,9425kg 224.71 € tax excl.
15200I0000SW010 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN10 ~ 3/8'' ~ Ø17.20 - À souder SW DN10 ~ 3/8'' ~ Ø17.20 À souder SW 1,9425kg 160.39 € tax excl.
15300I000NFF015 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN15 ~ 1/2'' ~ Ø21.30 - NPT DN15 ~ 1/2'' ~ Ø21.30 NPT 1,9425kg 224.71 € tax excl.
15200I0000SW015 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN15 ~ 1/2'' ~ Ø21.30 - À souder SW DN15 ~ 1/2'' ~ Ø21.30 À souder SW 1,9425kg 224.71 € tax excl.
15200I0000SW020 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN20 ~ 3/4'' ~ Ø26.90 - À souder SW DN20 ~ 3/4'' ~ Ø26.90 À souder SW 2,1735kg 177.74 € tax excl.
15300I000NFF020 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN20 ~ 3/4'' ~ Ø26.90 - NPT DN20 ~ 3/4'' ~ Ø26.90 NPT 2,1735kg 250.25 € tax excl.
15300I000NFF025 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN25 ~ 1'' ~ Ø33.70 - NPT DN25 ~ 1'' ~ Ø33.70 NPT 3,7485kg 370.76 € tax excl.
15200I0000SW025 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN25 ~ 1'' ~ Ø33.70 - À souder SW DN25 ~ 1'' ~ Ø33.70 À souder SW 3,7485kg 370.76 € tax excl.
15300I000NFF032 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN32 ~ 1''1/4 ~ Ø42.20 - NPT DN32 ~ 1''1/4 ~ Ø42.20 NPT 5,208kg 741.46 € tax excl.
15200I0000SW032 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN32 ~ 1''1/4 ~ Ø42.20 - À souder SW DN32 ~ 1''1/4 ~ Ø42.20 À souder SW 5,208kg 741.46 € tax excl.
15300I000NFF040 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN40 ~ 1''1/2 ~ Ø48.30 - NPT DN40 ~ 1''1/2 ~ Ø48.30 NPT 7,035kg 741.46 € tax excl.
15200I0000SW040 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN40 ~ 1''1/2 ~ Ø48.30 - À souder SW DN40 ~ 1''1/2 ~ Ø48.30 À souder SW 7,035kg 741.46 € tax excl.
15200I0000SW050 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN50 ~ 2'' ~ Ø60.30 - À souder SW DN50 ~ 2'' ~ Ø60.30 À souder SW 9,45kg 961.03 € tax excl.
15300I000NFF050 - Vanne à opercule inox F316 forgé class 800 trim10 chapeau boulonné - DN50 ~ 2'' ~ Ø60.30 - NPT DN50 ~ 2'' ~ Ø60.30 NPT 9,45kg 961.03 € tax excl.
