NF Rubber Disc Valve dn40 ~ 1''1/2 ~ ø48.30 à brides pn16 sens horaire (fsh)

Name: NF Rubber Disc Valve dn40 ~ 1''1/2 ~ ø48.30 à brides pn16 sens horaire (fsh)
Brand: THERSANE
SKU: 18600F00PN16040
Price: 136.69 EUR
Availability: InStock

Vannes à opercule caoutchouc

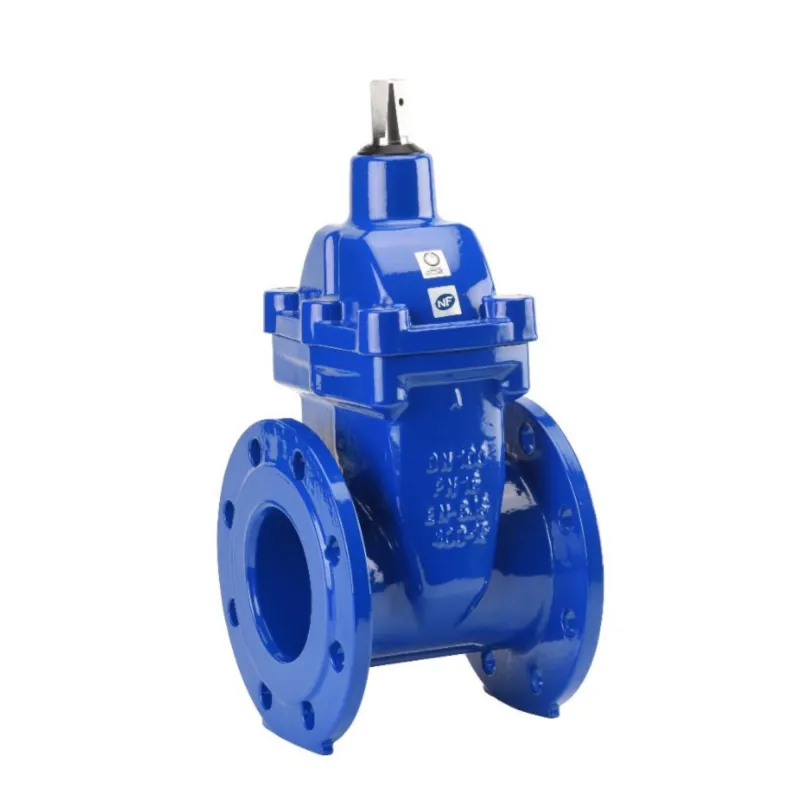

Vanne à opercule caoutchouc NF PN10-16 F4 FSH - FAH

Photos non contractuelles

Rubber-seated valve NF PN10-16 F4 FSH - FAH Non-rising stem, flanged

Application:

For water supply, sewerage, water treatment, and irrigation systems; drinking water
Minimum and maximum permissible temperature Ts: -20°C to +70°C
Maximum allowable pressure Ps: 16 bar

Available in:

NF butterfly valve, short model (F4), cast iron body with R.F. PN10/16 flanges, bare shaft, clockwise closing, DN 40 to DN 300
NF butterfly valve, short model (F4), cast iron body with R.F. PN10/16 flanges, bare shaft, counterclockwise closing, DN 40 to DN 300

Plus de détails

Normes et certifications : Certification ACS

Type de raccordement : À brides PN10/16 (EN1092-2)

dn40 ~ 1''1/2 ~ ø48.30 à brides pn16 sens horaire (fsh)

Are you an individual?

Are you a professional?

€136.69 Tax included

113.91 € tax excl.

Unité de vente : Pièce

Reference : 18600F00PN16040

Fermeture: Sens Horaire (FSH)

Sens Horaire (FSH)
Sens Antihoraire (FAH)

Diameter (in inches): DN40 ~ 1''1/2 ~ Ø48.30

Raccordement: à Brides PN16

à Brides PN16

Quantity

Consulter les produits disponibles sous forme de liste

Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Your PRO THERSANE access

Ranges / Conditions / Benefits

View benefits

FREE SHIPPING

From €150 incl. VAT

For a cart not exceeding 30Kg

NEED HELP?

(+33) 04 28 54 00 69

Certificates materials pour NF Rubber Disc Valve

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information NF Rubber Disc Valve

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Features:

Full bore
Non-rising stainless steel stem with forged threads
Closes clockwise or counterclockwise
Sliding pads (facilitating the sliding of the cover)
Cast iron cover fully coated with EPDM
No retention areas
Positioning lug
EPDM full-hole cap gasket
Cap screw protection
Sealed with triple EPDM O-rings
Pressure-release seal housing
RAL 5005 epoxy anti-corrosion coating, 250 µm thick, GSK certified
Dust cap on the stem
With R.F. PN10/16 flanges

Construction:

Dimensions: DN 40 to DN 300
Connection: RF PN10/16 flanges
Material: Body: Ductile Iron EN GJS-400-15
Cover: Cast iron EN GJS-400-15 + EPDM
Body: Cast iron EN GJS-400-15

Standards:

Manufactured in accordance with ISO 9001:2008
Designed in accordance with EN 1171:2007, EN 1074-1:2002, and EN 1074-2:2002
Holder of the NF 197 Revision 4 mark
Marked in accordance with EN 19:2005
Leak testing in accordance with EN 12266-1, Class A
DIRECTIVE 97/23/EC: CE No. 1463 Risk Category III, Module H
Certificate 3.1 available upon request
Spacing in accordance with EN 558 Series 14 (DIN 3202 F4)
Welded flanges in accordance with EN 1092-2 PN10/16
GSK-certified epoxy powder coating
Certification from the Polish National Institute of Hygiene (PZH)
A.C.S. Sanitary Compliance Certificate No. 16 ACC LY 258

Caractéristiques techniques NF Rubber Disc Valve

Data sheet

Reference: 18600F00PN16040
Corps: Fonte EN GJS-400-15
Chapeau: Fonte EN-GJS-400-15
Joint: EPDM
Type de raccordement: À brides PN10/16 (EN1092-2)
Raccordement: En fonction du modèle choisi
Diamètre: En fonction du modèle choisi
Pression maximum: 16 bar
Température minimum: -20°C
Température maximum: 70°C
Fluide admissible: Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation, eau potable
Normes et certifications: Certification ACS ISO 9001 NF Tests d’étanchéité EN 12266-1, Classe A
Normalisation: Directive 97/23/CE
Possibilité de certificat 3.1: Oui
Unité de vente: Pièce
Garantie fabricant: 1 an

Download documentation

fiche technique 186-187

Download (412.1KB)

Accessoires et équipements (vendus séparément)

Quick view

Bolting kit (screw + nut) zinc-plated steel 8-8 for flanged valve EN1092-1

From €6.08

Caractéristiques liées à la version du produit NF Rubber Disc Valve

Voici la liste des références et poids correspondants aux options séléctionnées.

18600F00PN10250 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN10

Fermeture	Sens Horaire (FSH)
Diameter (in inches)	DN250 ~ 10'' ~ Ø273.10
Raccordement	à Brides PN10
Packed weight	98,7kg

1121.61 € tax excl.

Référence - Désignation	Fermeture	Diameter (in inches)	Raccordement	Packed weight	Prix
18600F00PN10250 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN10	Sens Horaire (FSH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN10	98,7kg	1121.61 € tax excl.
18600F00PN16125 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN125 ~ 5'' ~ Ø139.70 - à Brides PN16	Sens Horaire (FSH)	DN125 ~ 5'' ~ Ø139.70	à Brides PN16	32,55kg	331.5 € tax excl.
18600F00PN10300 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN10	Sens Horaire (FSH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN10	128,1kg	1505.6 € tax excl.
18600F00PN16150 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN150 ~ 6'' ~ Ø168.30 - à Brides PN16	Sens Horaire (FSH)	DN150 ~ 6'' ~ Ø168.30	à Brides PN16	43,05kg	429.55 € tax excl.
18600F00PN16040 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN40 ~ 1''1/2 ~ Ø48.30 - à Brides PN16	Sens Horaire (FSH)	DN40 ~ 1''1/2 ~ Ø48.30	à Brides PN16	9,45kg	113.91 € tax excl.
18600F00PN16050 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN50 ~ 2'' ~ Ø60.30 - à Brides PN16	Sens Horaire (FSH)	DN50 ~ 2'' ~ Ø60.30	à Brides PN16	10,5kg	132.11 € tax excl.
18600F00PN16200 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN16	Sens Horaire (FSH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN16	65,1kg	703.79 € tax excl.
18600F00PN16065 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN65 ~ 2''1/2 ~ Ø76.10 - à Brides PN16	Sens Horaire (FSH)	DN65 ~ 2''1/2 ~ Ø76.10	à Brides PN16	14,7kg	177.84 € tax excl.
18600F00PN16080 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN80 ~ 3'' ~ Ø88.90 - à Brides PN16	Sens Horaire (FSH)	DN80 ~ 3'' ~ Ø88.90	à Brides PN16	15,75kg	202.38 € tax excl.
18600F00PN16250 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN16	Sens Horaire (FSH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN16	98,7kg	1121.61 € tax excl.
18600F00PN16300 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN16	Sens Horaire (FSH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN16	128,1kg	1447.26 € tax excl.
18600F00PN16100 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN100 ~ 4'' ~ Ø114.30 - à Brides PN16	Sens Horaire (FSH)	DN100 ~ 4'' ~ Ø114.30	à Brides PN16	22,05kg	249.8 € tax excl.
18600F00PN10200 - NF Rubber Disc Valve - Sens Horaire (FSH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN10	Sens Horaire (FSH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN10	65,1kg	703.79 € tax excl.
18700F00PN16200 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN16	Sens Antihoraire (FAH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN16	65,1kg	676.98 € tax excl.
18700F00PN16150 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN150 ~ 6'' ~ Ø168.30 - à Brides PN16	Sens Antihoraire (FAH)	DN150 ~ 6'' ~ Ø168.30	à Brides PN16	43,05kg	447.04 € tax excl.
18700F00PN16250 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN16	Sens Antihoraire (FAH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN16	98,7kg	1078.45 € tax excl.
18700F00PN10200 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN200 ~ 8'' ~ Ø219.10 - à Brides PN10	Sens Antihoraire (FAH)	DN200 ~ 8'' ~ Ø219.10	à Brides PN10	65,1kg	703.79 € tax excl.
18700F00PN16300 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN16	Sens Antihoraire (FAH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN16	128,1kg	1447.26 € tax excl.
18700F00PN16040 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN40 ~ 1''1/2 ~ Ø48.30 - à Brides PN16	Sens Antihoraire (FAH)	DN40 ~ 1''1/2 ~ Ø48.30	à Brides PN16	9,45kg	113.75 € tax excl.
18700F00PN10250 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN250 ~ 10'' ~ Ø273.10 - à Brides PN10	Sens Antihoraire (FAH)	DN250 ~ 10'' ~ Ø273.10	à Brides PN10	98,7kg	1078.45 € tax excl.
18700F00PN16050 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN50 ~ 2'' ~ Ø60.30 - à Brides PN16	Sens Antihoraire (FAH)	DN50 ~ 2'' ~ Ø60.30	à Brides PN16	10,5kg	137.41 € tax excl.
18700F00PN10300 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN300 ~ 12'' ~ Ø323.90 - à Brides PN10	Sens Antihoraire (FAH)	DN300 ~ 12'' ~ Ø323.90	à Brides PN10	128,1kg	1447.26 € tax excl.
18700F00PN16065 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN65 ~ 2''1/2 ~ Ø76.10 - à Brides PN16	Sens Antihoraire (FAH)	DN65 ~ 2''1/2 ~ Ø76.10	à Brides PN16	14,7kg	177.39 € tax excl.
18700F00PN16080 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN80 ~ 3'' ~ Ø88.90 - à Brides PN16	Sens Antihoraire (FAH)	DN80 ~ 3'' ~ Ø88.90	à Brides PN16	15,75kg	202.31 € tax excl.
18700F00PN16100 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN100 ~ 4'' ~ Ø114.30 - à Brides PN16	Sens Antihoraire (FAH)	DN100 ~ 4'' ~ Ø114.30	à Brides PN16	22,05kg	249.8 € tax excl.
18700F00PN16125 - NF Rubber Disc Valve - Sens Antihoraire (FAH) - DN125 ~ 5'' ~ Ø139.70 - à Brides PN16	Sens Antihoraire (FAH)	DN125 ~ 5'' ~ Ø139.70	à Brides PN16	32,55kg	331.5 € tax excl.
