Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M 1/4" (8/13)

Vannes à sphère acier inox

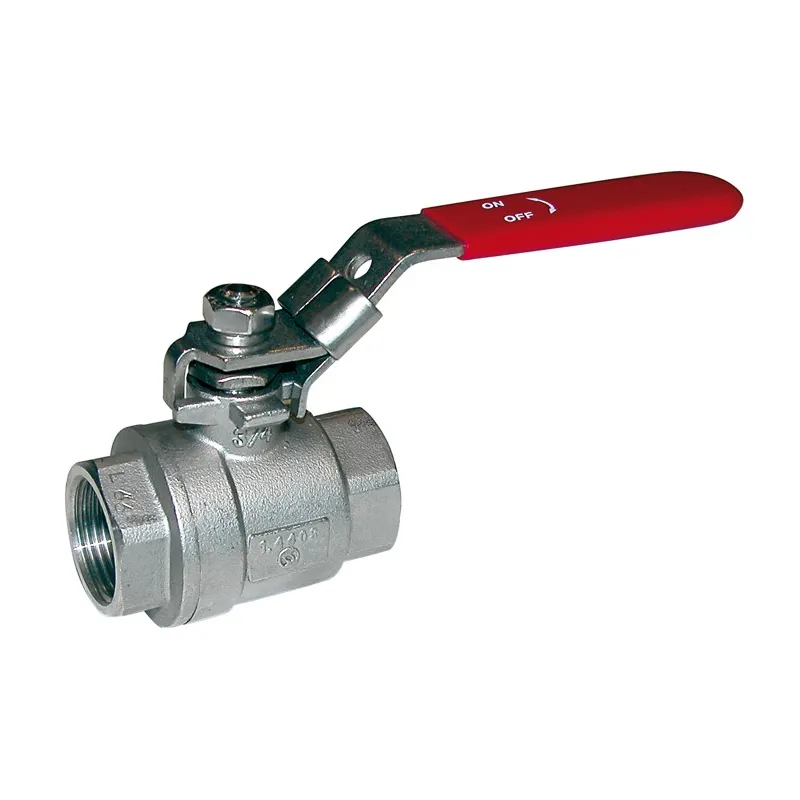

Robinet à tournant sphérique RBS 2 pièces taraudé NPT série 704
search

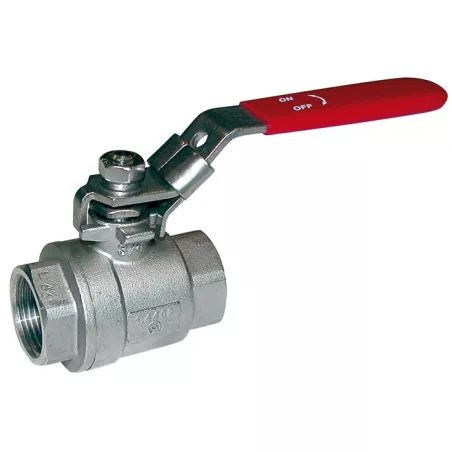

  • Robinet à tournant sphérique RBS 2 pièces taraudé NPT série 704
  • Robinet à tournant sphérique RBS 2 pièces taraudé NPT inox ASTM A351 CF8M
  • Robinet à tournant sphérique RBS NOMENCLATURE 704 706
  • Robinet à tournant sphérique RBS DIMENSIONS ( en mm ) 704
  • Robinet à tournant sphérique RBS 2 COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 704

Photos non contractuelles

Robinet à tournant sphérique RBS 2 pièces Taraudé NPT inox ASTM A351 CF8M Femelle-Femelle

Robinet à tournant sphérique 2 pièces PN63 inox ~ 2 pieces stainless steel ball valve PN63

Utilisation :

Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé
Température mini et maxi admissible Ts : -20°C à + 180°C
Pression maxi admissible Ps : 63 bars jusqu’au DN3/4“, 50 bars du 1“ au 1“1/4, 40 bars du 1“1/2 au 2“, 25 bars du 2“1/2 au 3“, 16 bars en 4“ ( voir courbe )

Possibilité d'avoir le certificat matière CCPU 3.1

Robinet acier inox taraudé NPT poignée rouge du DN 1/4“ au DN 2“ poignée rouge

Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001 WCSNormes et certifications : TUV PED 97/23/CEType de raccordement : Á visser NPT1
1/4" (8/13)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€32.72 Tax included

27.27 € tax excl.

Unité de vente : Pièce
70400CCD0NFF008
Diameter (in inches): 1/4" (8/13)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Presse étoupe PTFE
  • Poignée cadenassable
  • Bille pleine
  • Modèle 2 pièces

Construction :

  • Sphère Acier Inox ASTM A351 CF8M.
  • Presse-étoupe PTFE.
  • Axe inéjectable : Acier Inox ASTM A182 F316.
  • Siège PTFE.
  • Poignée cadenassable.
  • Dimensions : DN 1/4“ au 4“
  • Raccordement : Taraudé NPT
  • Matière : Acier inox

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III Module H
  • Tests d’étanchéité suivant la norme ISO 5208, classe A
  • Raccordement taraudé femelle NPT suivant la norme ANSI B1.20

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 9,2 12.5 15 20 25 32 38 50
PS 63 63 63 63 50 50 40 40
Écartement 48.6 52.5 59 65 76 90 102 122

Caractéristiques techniques Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M

Data sheet

Reference
70400CCD0NFF008
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Intégral
Corps
Inox ASTM A351 CF8M
Obturateur
Sphère inox ASTM A351 CF8M
Axe
Inéjectable
Presse-étoupe
PTFE
Joint
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser NPT
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-20°C
Température maximum
180°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
CE ISO 9001 WCS TUV PED 97/23/CE Tests d’étanchéité ISO 5208, classe A
Normalisation
Directive 97/23/CE : CE N° 0035
Équipements
Cadenassable
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 704

Fiche technique 704 robinet à tournant sphérique inox femelle femelle NPT DIN3202 M3

Download (1.9MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M

Voici la liste des références et poids correspondants aux options séléctionnées.
70400CCD0NFF008 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1/4" (8/13)
Diameter (in inches) 1/4" (8/13)
Packed weight 0,20475kg
27.27 € tax excl.
Consulter
70400CCD0NFF010 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 3/8" (12/17)
Diameter (in inches) 3/8" (12/17)
Packed weight 0,2394kg
27.27 € tax excl.
Consulter
70400CCD0NFF015 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,2982kg
29.64 € tax excl.
Consulter
70400CCD0NFF020 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,3885kg
41.31 € tax excl.
Consulter
70400CCD0NFF025 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 0,6405kg
55.67 € tax excl.
Consulter
70400CCD0NFF032 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1"1/4 (33/42)
Diameter (in inches) 1"1/4 (33/42)
Packed weight 1,0458kg
73.58 € tax excl.
Consulter
70400CCD0NFF040 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1"1/2 (40/49)
Diameter (in inches) 1"1/2 (40/49)
Packed weight 1,6695kg
101.66 € tax excl.
Consulter
70400CCD0NFF050 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 2" (50/60)
Diameter (in inches) 2" (50/60)
Packed weight 2,7195kg
148.92 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
70400CCD0NFF008 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1/4" (8/13) 1/4" (8/13) 0,20475kg 27.27 € tax excl.
70400CCD0NFF010 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 3/8" (12/17) 3/8" (12/17) 0,2394kg 27.27 € tax excl.
70400CCD0NFF015 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1/2" (15/21) 1/2" (15/21) 0,2982kg 29.64 € tax excl.
70400CCD0NFF020 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 3/4" (20/27) 3/4" (20/27) 0,3885kg 41.31 € tax excl.
70400CCD0NFF025 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1" (26/34) 1" (26/34) 0,6405kg 55.67 € tax excl.
70400CCD0NFF032 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1"1/4 (33/42) 1"1/4 (33/42) 1,0458kg 73.58 € tax excl.
70400CCD0NFF040 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 1"1/2 (40/49) 1"1/2 (40/49) 1,6695kg 101.66 € tax excl.
70400CCD0NFF050 - Robinet à tournant sphérique RBS 2 pièces NPT inox ASTM A351 CF8M - 2" (50/60) 2" (50/60) 2,7195kg 148.92 € tax excl.
