Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle 3/8" (12/17)

Vannes à sphère acier inox
RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle
search
  • RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle
  • Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle
  • RBS NOMENCLATURE 2 pièces PN63 mâle mâle 709
  • RBS 2 pièces PN63 mâle mâle DIMENSIONS ( en mm ) 709
  • RBS COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 709

Photos non contractuelles

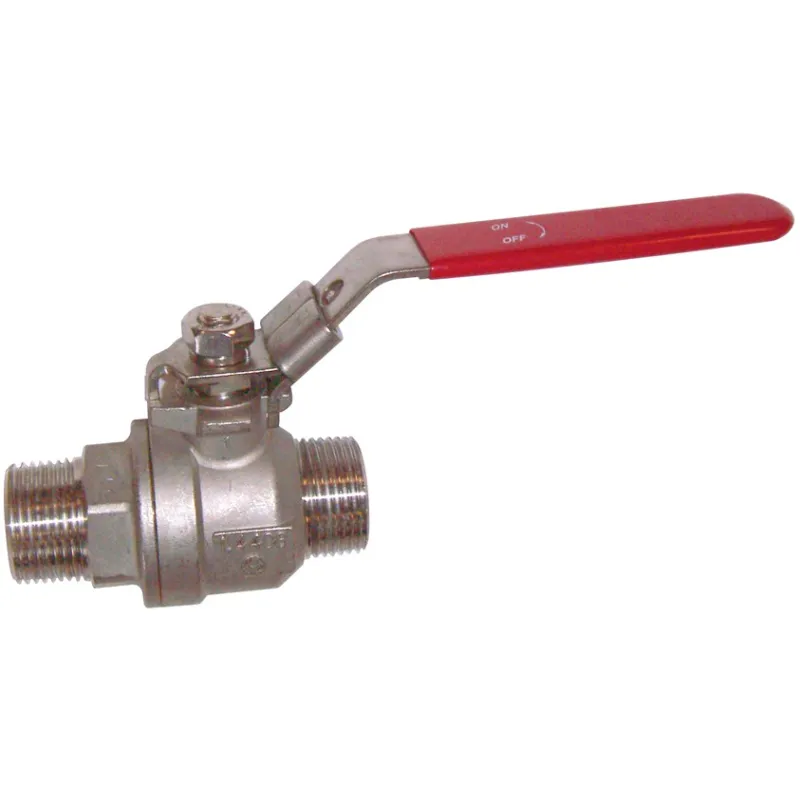

Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M PN63 Mâle-Mâle passage réduit

Robinet à tournant sphérique 2 pièces PN63 mâle - mâle ~ 2 pieces ball valve PN63 Male - Male

Utilisation :

Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé
Température mini et maxi admissible Ts : -20°C à + 180°C
Pression maxi admissible Ps : 63 bars jusqu’au DN3/4“ , 50 bars en DN 1“ ( voir courbe )

Possibilité d'avoir le certificat matière CCPU 3.1

Robinet acier inox mâle/mâle BSP conique avec poignée rouge du DN 3/8“ au DN 1“

Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001 WCSNormes et certifications : TUV PED 97/23/CEType de raccordement : Á visser BSP (pas du gaz)1
3/8" (12/17)
Are you an individual?
Are you a professional?

Log in to find out your discount.

€45.71 Tax included

38.09 € tax excl.

Unité de vente : Pièce
70900CCD0BMM010
Diameter (in inches): 3/8" (12/17)
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle

Caractéristiques techniques :

  • Passage réduit
  • Axe inéjectable
  • Presse étoupe PTFE
  • Poignée cadenassable
  • Bille pleine
  • Modèle 2 pièces

Construction :

  • Sphère Acier Inox ASTM A351 CF8M.
  • Presse-étoupe PTFE.
  • Axe inéjectable : Acier Inox ASTM A182 F316.
  • Siège PTFE.
  • Poignée cadenassable.
  • Dimensions : DN 3/8“ au 1“
  • Raccordement : Mâle – Mâle BSP
  • Matière : Acier inox

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III Module H
  • Tests d’étanchéité suivant la norme ISO 5208, Classe A
  • Raccord fileté mâle BSP conique suivant norme ISO 7/1 R

Ø nominal 3/8" 1/2" 3/4" 1"
Ø de passage 8.5 12.5 17.5 23.6
PS 63 63 63 50
Écartement 66 76 86 96

Caractéristiques techniques Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle

Data sheet

Reference
70900CCD0BMM010
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Réduit
Corps
Inox ASTM A351 CF8M
Obturateur
Sphère inox ASTM A351 CF8M
Siège
PTFE chargé 15% verre
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-20°C
Température maximum
180°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
CE ISO 9001 WCS TUV PED 97/23/CE Tests d’étanchéité ISO 5208, classe A
Normalisation
Directive 97/23/CE : CE N° 0035
Équipements
Cadenassable
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT 709

Fiche technique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle 709

Download (697.25KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle

Voici la liste des références et poids correspondants aux options séléctionnées.
70900CCD0BMM010 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 3/8" (12/17)
Diameter (in inches) 3/8" (12/17)
Packed weight 0,2625kg
38.09 € tax excl.
Consulter
70900CCD0BMM015 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 1/2" (15/21)
Diameter (in inches) 1/2" (15/21)
Packed weight 0,3465kg
40.63 € tax excl.
Consulter
70900CCD0BMM020 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 3/4" (20/27)
Diameter (in inches) 3/4" (20/27)
Packed weight 0,525kg
57.2 € tax excl.
Consulter
70900CCD0BMM025 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 1" (26/34)
Diameter (in inches) 1" (26/34)
Packed weight 0,7875kg
76.12 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
70900CCD0BMM010 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 3/8" (12/17) 3/8" (12/17) 0,2625kg 38.09 € tax excl.
70900CCD0BMM015 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 1/2" (15/21) 1/2" (15/21) 0,3465kg 40.63 € tax excl.
70900CCD0BMM020 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 3/4" (20/27) 3/4" (20/27) 0,525kg 57.2 € tax excl.
70900CCD0BMM025 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Mâle - 1" (26/34) 1" (26/34) 0,7875kg 76.12 € tax excl.
