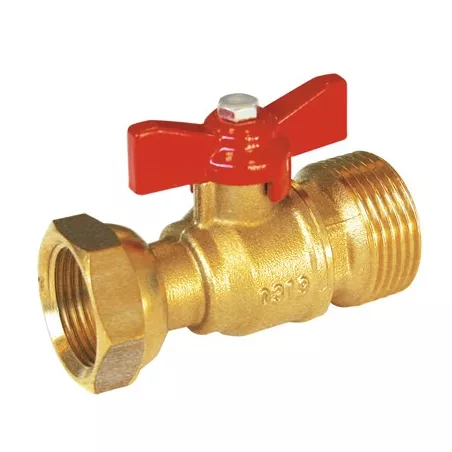

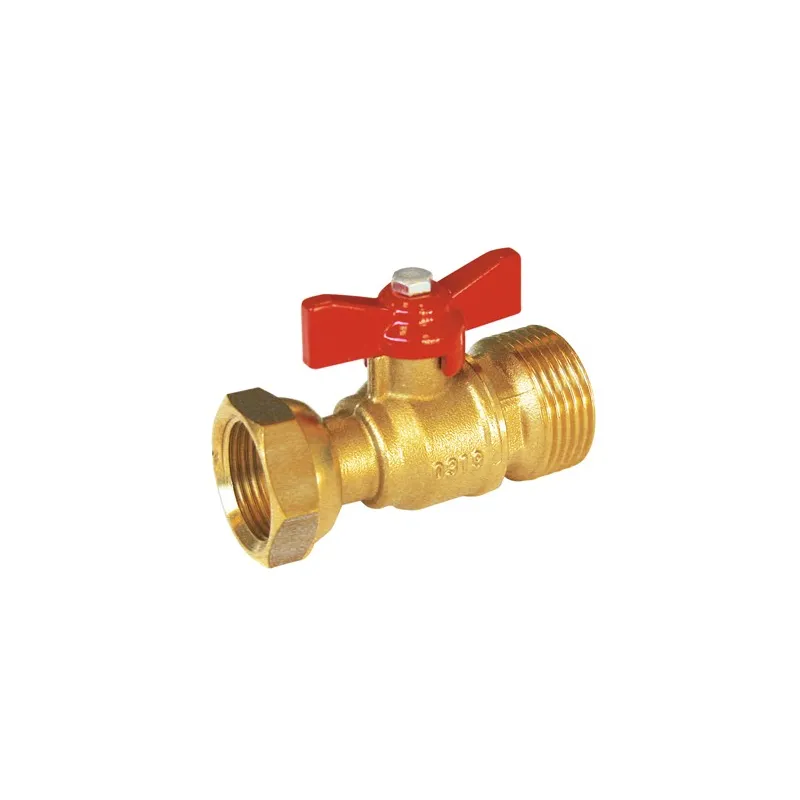

Vanne à sphère laiton écrou tournant - mâle modèle droit avant compteur manette papillon rouge 1/2" - 1/2"

Vanne à sphère laiton écrou tournant modèle droit avant compteur mâle manette papillon rouge
search
  • Vanne à sphère laiton écrou tournant modèle droit avant compteur mâle manette papillon rouge
  • NOMENCLATURE MODELE ECROU PRISONNIER - MALE 636
  •  TEMPERATURE ( HORS VAPEUR ) 535 536 636155

Photos non contractuelles

Vanne à sphère laiton écrou tournant - mâle manette papillon rouge modèle droit avant compteur certifiée ACS

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts : + 120°C
  • Pression maxi admissible Ps : 20 bars

Disponible en :

Vanne avec écrou prisonnier / Mâle BSP avec manette papillon aluminium rouge DN 1/2" à 1“

Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
1/2" - 1/2"
Are you a professional?

Log in to find out your discount.

€15.13 Tax included

12.61 € tax excl.

Unité de vente : Pièce
63600L00BMF1515
Ø Écrou prisonnier - Ø Raccordement: 1/2" - 1/2"
Quantity

Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton écrou tournant - mâle modèle droit avant compteur manette papillon rouge

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant
  • Trou de plombage sur l’écrou
  • Manette papillon aluminium rouge
  • Système cadenassable en option pour les DN1/2“ et 3/4“ (Ref.9810K0000000000)

Construction :

  • Corps Laiton titré CW617N brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Écrou tournant avec trou de plombage sur l'écrou

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 133
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø écrou prisonnier 1/2" 3/4" 3/4" 3/4"
Ø raccordement 1/2" 1/2" 3/4" 1"
Passage 12 15 15 15
PS 20 20 20 20
Écartement 68 65.5 69 69

Caractéristiques techniques Vanne à sphère laiton écrou tournant - mâle modèle droit avant compteur manette papillon rouge

Data sheet

Reference
63600L00BMF1515
Type de vanne
RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704006819

Download documentation

FT 636

Fiche technique robinet de compteur droit Male-écrou tournant laiton 4MS ACS

Download (1.35MB)

Caractéristiques liées à la version du produit Vanne à sphère laiton écrou tournant - mâle modèle droit avant compteur manette papillon rouge

Voici la liste des références et poids correspondants aux options séléctionnées.
