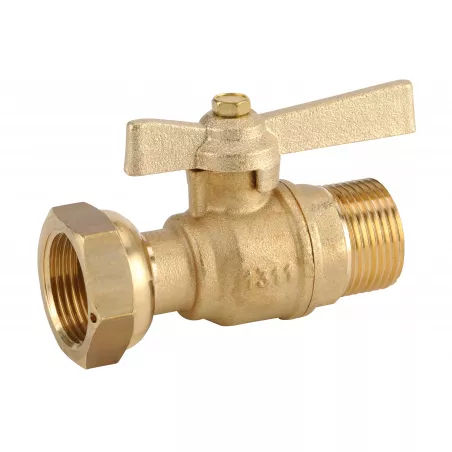

Vanne à sphère laiton écrou tournant - mâle modèle droit avant compteur manette papillon laiton

Vannes à sphère laiton avant ou après compteur
Vanne à sphère laiton écrou tournant modèle droit avant compteur mâle manette papillon laiton
search
  • Vanne à sphère laiton écrou tournant modèle droit avant compteur mâle manette papillon laiton
  • NOMENCLATURE MODELE ECROU PRISONNIER - MALE 636155
  • TEMPERATURE ( HORS VAPEUR ) 535 536 636155

Photos non contractuelles

Vanne à sphère laiton écrou tournant - mâle manette papillon laiton modèle droit avant compteur certifiée ACS

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts : + 120°C
  • Pression maxi admissible Ps : 20 bars

Disponible en :

Vanne avec écrou prisonnier / Mâle BSP avec manette laiton DN 3/4“

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€14.59 Tax included

12.16 € tax excl.

Unité de vente : Pièce
63610L000BMF020
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton écrou tournant - mâle modèle droit avant compteur manette papillon laiton

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant
  • Trou de plombage sur l’écrou
  • Manette papillon laiton 2/3-1/3
  • Système cadenassable en option pour les DN1/2“ et 3/4“ (Ref.9810K0000000000)

Construction :

  • Corps Laiton titré CW617N brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Écrou tournant avec trou de plombage sur l'écrou

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 133
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø écrou prisonnier 3/4"
Ø raccordement 3/4"
Passage 15
PS 20
Écartement 69

Caractéristiques techniques Vanne à sphère laiton écrou tournant - mâle modèle droit avant compteur manette papillon laiton

Data sheet

Reference
63610L000BMF020
Type de vanne
RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Poignée papillon
Entraxe
69mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
3/4"
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704006314

Download documentation

FT 635

Fiche technique robinet de compteur droit Femelle- écrou tournant laiton 4MS ACS

Download (740.95KB)
