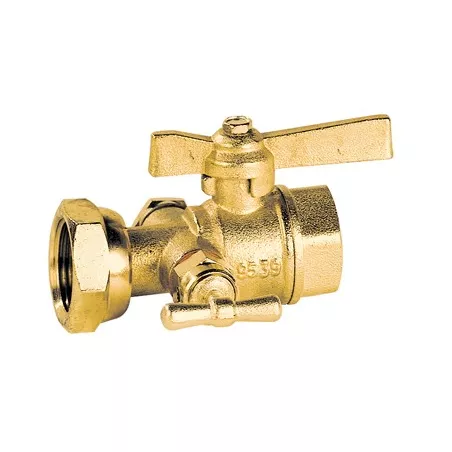

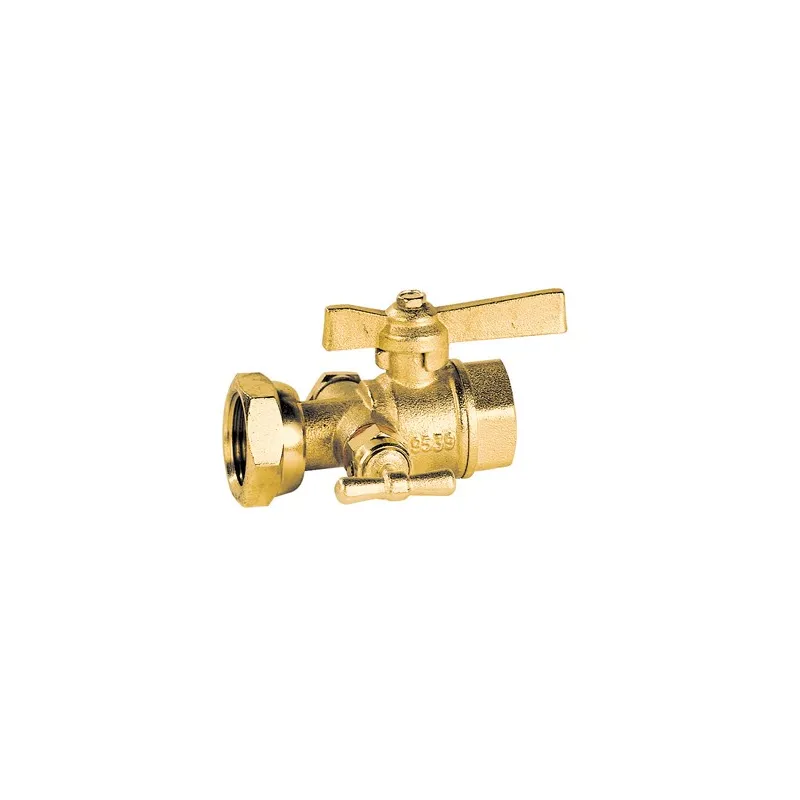

Brass ball valve with rotating nut – female, straight-through model with post-meter bleed, featuring an ACS-certified brass lever handle

Application:

  • Water supply and distribution networks
  • Minimum permissible temperature Ts: -10°C
  • Maximum permissible temperature Ts: +120°C
  • Maximum permissible pressure Ps: 20 bar

Available in:

Valve with captive nut / BSP female with drain and brass 2/3-1/3 handle, DN 3/4"

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€26.02 Tax included

21.68 € tax excl.

Unité de vente : Pièce
64700LAP0BFF020
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Brass ball valve with rotating nut - female, straight-through model with post-meter bleed, brass lever

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Before or after the meter
  • PTFE gland
  • Solid ball
  • With rotating nut
  • Sealing hole on the nut
  • 2/3-1/3 brass lever
  • Optional padlockable system for models (Ref. 9810K0000000000)

Construction:

  • Body: Brushed CW617N-grade brass
  • Ball: CW617N-grade brass, chrome-plated
  • Ball seals: PTFE
  • Stuffing box: PTFE
  • Non-ejectable shaft
  • Rotating nut with sealing hole on the nut
  • Dimensions: DN 3/4"

Standards:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • A.C.S. Sanitary Compliance Certificate No. 13 ACC LY 133
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Captive nut diameter 3/4"
Connection Ø 3/4"
Flow 15
PS 20
Spacing 80.5

Caractéristiques techniques Brass ball valve with rotating nut - female, straight-through model with post-meter bleed, brass lever

Data sheet

Reference
64700LAP0BFF020
Type de vanne
RBS (robinet à boisseau sphérique) après compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Poignée papillon
Entraxe
80.5mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
3/4"
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Purge Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704006437
